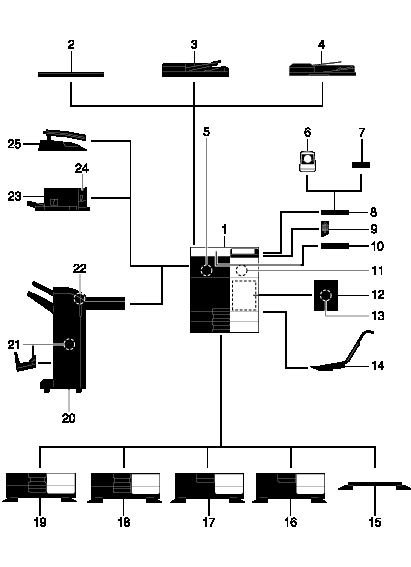

N.º |
Nombre |
Descripción |
---|---|---|
1 |
Unidad principal |
Escanea el original en la sección de escáner e imprime una imagen escaneada en la sección de impresora. En el manual, esta unidad se denomina "máquina", "unidad principal" o "364e/284e/224e". |
2 |
Tapa de originales OC-511 |
Se utiliza para sujetar los originales cargados. Esta unidad se denomina tapa de originales en el manual. |
3 |
Alimentador automático reversible de documentos DF-624 |
Introduce de forma automática y escanea los originales por páginas. Esta unidad también invierte los originales y los escanea automáticamente a 2 caras. Esta unidad se denomina ADF en el manual. |
4 |
Alimentador de documentos de escáner dual DF-701 |
Introduce de forma automática y escanea los originales por páginas. Esta unidad escanea un original de 2 caras y solo requiere que el papel se introduzca en la máquina una vez sin invertirlo. Esta unidad se denomina ADF en el manual. |
5 |
Kit de fax FK-511 |
Se utiliza para accionar esta máquina como un fax. Alternativamente, este kit permite conectar más líneas telefónicas. |
6 |
Unidad de autenticación AU-102 |
Lleva a cabo la autenticación de usuario escaneando los patrones venosos de la yema del dedo. Es necesaria la zona de trabajo WT-506 para instalar la unidad de autenticación AU-102. Esta unidad se denomina unidad de autenticación en el manual. |
7 |
Unidad de autenticación AU-201 |
Realiza la autenticación de usuario escaneando la información registrada en la tarjeta IC. Es necesario el kit de montaje MK-735 para instalar la unidad de autenticación AU-201. Esta unidad también se puede instalar en la zona de trabajo WT-506. Esta unidad se denomina unidad de autenticación en el manual. |
8 |
Zona de trabajo WT‑506 |
Proporciona una superficie donde colocar provisionalmente un original u otros materiales. También se utiliza cuando está instalada la unidad de autenticación. |
9 |
Teclado KP-101 |
Viene incorporado al lado del panel de control. Permite introducir números mediante el teclado de hardware. |
10 |
Soporte de teclado KH-102 |
Instale este soporte para utilizar un teclado externo. Para obtener más información sobre los teclados externos, póngase en contacto con el servicio de asistencia técnica. |
11 |
Kit de seguridad SC-508 |
Admite las funciones de protección frente a copia y copia con contraseña para evitar que se realicen copias no autorizadas. |
12 |
Kit de montaje de fax MK-728 |
Esta unidad es necesaria para instalar el kit de fax FK-508. Esta opción se puede utilizar en Norteamérica. |
13 |
Kit de fax FK-508 |
Se utiliza para añadir líneas telefónicas. Es necesario el kit de montaje de fax MK-728 para instalar el kit de fax FK-508. Esta opción se puede utilizar en Norteamérica. |
14 |
Kit de montaje MK-730 |
Se utiliza para imprimir datos en papel extralargo. |
15 |
Mesa de trabajo DK-705 |
Se utiliza para instalar esta máquina en el suelo. Esta unidad se denomina mesa de trabajo en el manual. |
16 |
Mesa de trabajo DK-510 |
Se utiliza para instalar esta máquina en el suelo. Esta unidad se denomina mesa de trabajo en el manual. |
17 |
Unidad de alimentación de papel PC-410 |
Permite cargar hasta 2500 hojas de tamaño 8-1/2 Esta unidad se denomina bandeja de gran capacidad (integrada) en el manual. |
18 |
Unidad de alimentación de papel PC-210 |
Le permite cargar hasta 500 hojas tanto en la bandeja superior como en la bandeja inferior. Esta unidad se denomina unidad doble de alimentación de papel en el manual. |
19 |
Unidad de alimentación de papel PC-110 |
Le permite cargar hasta 500 hojas en la bandeja superior y utilizar la bandeja inferior como cajón de almacenamiento. Esta unidad se denomina unidad sencilla de alimentación de papel en el manual. |
20 |
Unidad de acabado FS-534 |
Clasifica, agrupa y grapa el papel impreso antes de que salga. Para instalar la unidad de acabado FS-534, es necesario instalar la mesa de trabajo DK-510, la unidad de alimentación de papel PC-410, la unidad de alimentación de papel PC-110 o la unidad de alimentación de papel PC-210 en esta máquina. |
21 |
Unidad de grapado en el lomo SD-511 |
Instale esta unidad en la unidad de acabado FS-534. Esta unidad es compatible con la función de plegado/encuadernación. Se denomina unidad de grapado en el lomo en el manual. |
22 |
Kit de perforación PK-520 |
Instale esta unidad en la unidad de acabado FS-534. Esta unidad es compatible con la función de perforación. |
23 |
Unidad de acabado FS-533 |
Instale esta unidad en la bandeja de salida de la máquina. Clasifica, agrupa y grapa el papel impreso antes de que salga. |
24 |
Kit de perforación PK-519 |
Instale esta unidad en la unidad de acabado FS-533. Esta unidad es compatible con la función de perforación. |
25 |
Separador del trabajo JS-506 |
Instale esta unidad en la bandeja de salida de la máquina. Esta unidad clasifica las hojas impresas. Esta unidad se denomina Separador del trabajo en el manual. |
Los siguientes elementos opcionales están integrados en esta máquina y no aparecen en la imagen de arriba. |
||
26 |
Unidad de sellos SP‑501 |
Estampa un original escaneado al enviar un fax. Esta unidad permite comprobar que el original se ha escaneado. |
27 |
Sello marcador de transmisión 2 |
Sello de repuesto para la unidad de sellado SP‑501. |
28 |
Kit de interfaz local EK-606 |
Instale esta unidad cuando utilice la función de orientación por voz. Esta unidad está equipada con un altavoz. |
29 |
Kit de interfaz local EK-607 |
Instale esta unidad cuando utilice la función de orientación por voz y la función de conexión con un dispositivo compatible con Bluetooth. Esta unidad está equipada con un altavoz y un dispositivo de recepción para la comunicación a través de Bluetooth. |
30 |
i-Option LK‑101 v3 |
Admite la función Explorador web que es una de las funciones avanzadas. |
31 |
i-Option LK-102 v3 |
Admite la función de procesamiento de PDF que es una de las funciones avanzadas. |
32 |
i-Option LK-104 v3 |
Admite la función de orientación por voz, que es una de las funciones avanzadas. |
33 |
i-Option LK-105 v3 |
Admite la función PDF en el que se pueden realizar búsquedas que es una de las funciones avanzadas. |
34 |
i-Option LK-106 |
Se utiliza para añadir una fuente de código de barras que es una de las fuentes especiales. |
35 |
i-Option LK-107 |
Se utiliza para añadir una fuente Unicode que es una de las fuentes especiales. |
36 |
i-Option LK-108 |
Se utiliza para añadir una fuente OCR que es una de las fuentes especiales. |
37 |
i-Option LK-110 |
Se utiliza para añadir una función avanzada que convierte un archivo en el tipo DOCX o XLSX o que genera datos de alta funcionalidad y calidad. i-Option LK-110 incluye las licencias de las funciones de i-Option LK-102 v3 e i-Option LK-105 v3. Si adquiere i-Option LK-110, no es necesario que adquiera i-Option LK-102 v3 ni i-Option LK-105 v3. Para obtener más información sobre las funciones que se pueden añadir, consulte Aquí. |
38 |
i-Option LK-111 |
Admite la función ThinPrint que es una de las funciones avanzadas. |
39 |
i-Option LK-115 |
Permite administrar información confidencial en la máquina utilizando el módulo de plataforma segura (TPM), que es una de las funciones avanzadas. |
40 |
Kit de actualización UK-204 |
|
41 |
Kit de actualización UK-208 |
Permite utilizar la máquina en un entorno de red inalámbrica. |
42 |
Kit de actualización UK-209 |
Sirve para conectar un terminal de tableta Android/iOS a esta máquina y, de este modo, visualizar el panel de control en el terminal de tableta Android/iOS para las operaciones por control remoto.
|
Las opciones siguientes no se muestran en la figura. |
||
43 |
Calentador HT-509 |
Evita que el papel en una bandeja de papel se vea afectado por la humedad. Para instalar el calentador HT-509, es necesario instalar la mesa de trabajo DK-510, la unidad de alimentación de papel PC-410, la unidad de alimentación de papel PC-110, o la unidad de alimentación de papel PC-210 en esta máquina. |
44 |
Caja de alimentación eléctrica MK-734 |
Activa y desactiva el funcionamiento del deshumidificador calentador. |
45 |
Kit de montaje MK-735 |
Se precisa tener la unidad de autenticación AU-201 instalada en la unidad principal. |

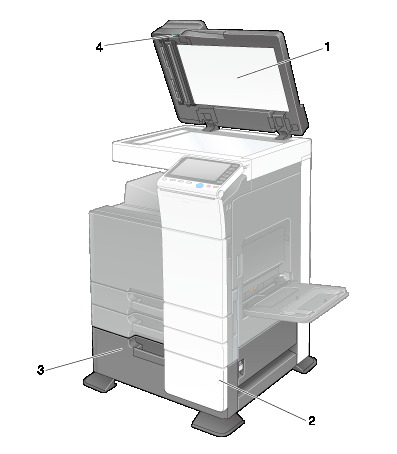

En la ilustración se muestra la unidad principal con el alimentador automático reversible de documentos DF-624 y la unidad de alimentación de papel PC-410.
N.º |
Nombre |
Descripción |
---|---|---|
1 |
Almohadilla de los originales |
Fija los originales cargados. |
2 |
Indicador de volumen de papel |
Parpadea en naranja cuando una bandeja se queda con poco papel y se ilumina cuando este se agota. |
3 |
Bandeja de gran capacidad (integrada) |
Permite cargar hasta 2500 hojas. Esta bandeja permite cargar hasta 1000 hojas de Grueso 1, Grueso 1+, Grueso 2 y Grueso 3. |
4 |
Selector de eliminación de atascos |
Gire este selector para eliminar el papel que ha provocado un atasco en el alimentador automático de documentos. |

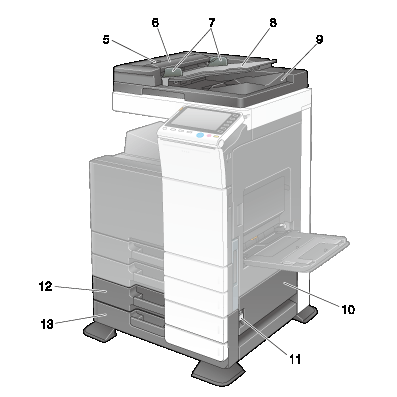

En la ilustración se muestra la unidad principal con la unidad de alimentación de papel PC-210 o la unidad de alimentación de papel PC‑110 y el alimentador automático reversible de documentos DF-624.
N.º |
Nombre |
Descripción |
---|---|---|
5 |
Palanca de apertura de la cubierta izquierda |
Se utiliza para abrir la cubierta izquierda. |
6 |
Cubierta izquierda |
Abra la cubierta izquierda al eliminar un atasco de papel. |
7 |
Guía lateral |
Ajuste esta guía junto con la anchura del original. |
8 |
Bandeja de originales |
Cargue el original hacia arriba en esta bandeja. |
9 |
Bandeja de salida de originales |
El original escaneado sale de esta bandeja. Abra la bandeja de salida de originales al eliminar un atasco de papel en el alimentador automático de documentos. |
10 |
Puerta inferior derecha |
Abra esta puerta al eliminar un atasco de papel en la unidad de transporte Bandeja 3 o Bandeja 4. |
11 |
Palanca de apertura de la puerta inferior derecha |
Se utiliza para bloquear la puerta inferior derecha. |
12 |
Bandeja 3 |
Permite cargar hasta 500 hojas. Esta bandeja permite cargar hasta 150 hojas de Grueso 1, Grueso 1+, Grueso 2 y Grueso 3. |
13 |
Bandeja 4/Cajón de almacenamiento |
Se utiliza como cajón de almacenamiento al instalar la unidad sencilla de alimentación de papel. Este cajón le permite cargar hasta 500 hojas con la unidad doble de alimentación de papel instalada. Esta bandeja permite cargar hasta 150 hojas de Grueso 1, Grueso 1+, Grueso 2 y Grueso 3. |

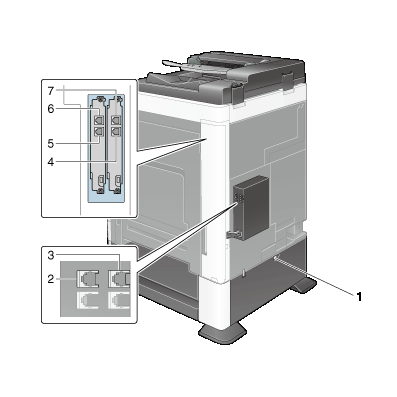

En la ilustración se muestra la unidad principal con el alimentador automático reversible de documentos DF-624, la unidad de alimentación de papel PC-210, el kit de fax FK-511, el kit de fax FK-508, el kit de montaje de fax MK-728 y la caja de alimentación eléctrica MK-734.
(El kit de fax FK-508 y el kit de montaje de fax MK-728 se pueden utilizar en América del Norte.)
N.º |
Nombre |
Descripción |
---|---|---|
1 |
Interruptor de corriente del calentador |
Se utiliza para encender o apagar las operaciones del calentador. Esta función evita que el papel se vea afectado por la humedad cuando la máquina está encendida. El calentador deshumidificador está disponible al adquirir una unidad sencilla/doble de alimentación de papel, una bandeja de gran capacidad (integrada) o una mesa de trabajo. |
2 |
Conector de teléfono 3 (FAX3) |
Se utiliza para conectar una línea telefónica de abonado general. |
3 |
Conector de teléfono 4 (FAX4) |
Se utiliza para conectar una línea telefónica de abonado general. |
4 |
Conector para teléfono (TEL PORT1) |
Se utiliza para conectar un cable telefónico. Enchufe el cable a este conector cuando utilice una sola línea telefónica. |
5 |
Conector para teléfono (PUERTO TEL 2) |
Se utiliza para conectar un cable telefónico. |
6 |
Conector de teléfono 2 (PUERTO LÍNEA 2) |
Se utiliza para conectar una línea telefónica de abonado general. |
7 |
Conector de teléfono 1 (PUERTO LÍNEA 1) |
Se utiliza para conectar una línea telefónica de abonado general. Enchufe el cable a este conector cuando utilice una sola línea telefónica. |
