Nettoyage de la section d'entrée
Ouvrez le capot supérieur de la section d'entrée.

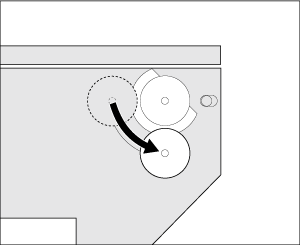

Si le rouleau de tension 2 est réglé sur « Haut », changez le réglage en « Bas »
Pour en savoir plus sur le changement de position, Régler la tension en fonction du type de papier et de l'epaisseur (du grammage).

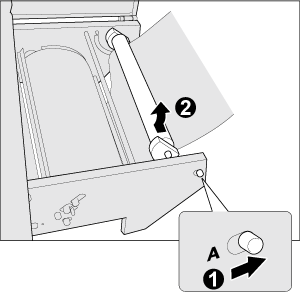

Glissez à droite la molette du rouleau de tension 1 pour déverrouiller et repousser le rouleau de tension 1 afin de le retirer.

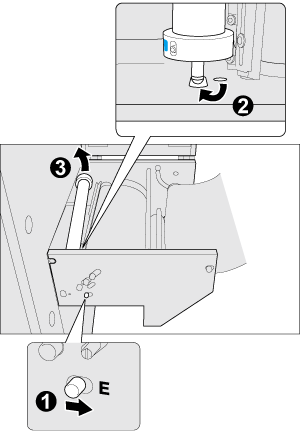

Glissez à droite la molette du rouleau de restriction pour déverrouiller et retirer le rouleau de restriction.
Avancez le rouleau de restriction pour éjecter l'arbre à l'avant, insérez l'arbre avant du rouleau de restriction dans le plus grand orifice à côté de l'orifice d'insertion précédent et retirez l'arbre à l'arrière du rouleau de restriction.

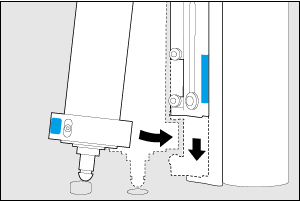

Lors de la dépose du rouleau de restriction, décalez le capot de protection vers l'arrière pour aligner le guide de restriction du rouleau de restriction.

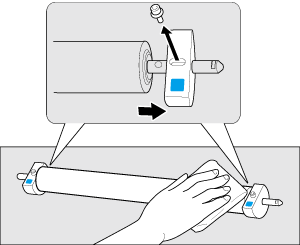

Utilisez de l'alcool isopropylique pour enlever les résidus de colle aux deux extrémités du rouleau de tension 1.
L'arbre à rainure est celui de l'avant.

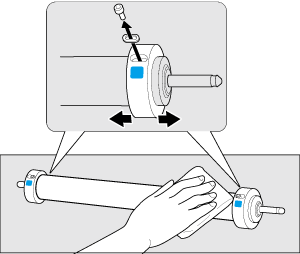

Si la colle s'enlève difficilement, utilisez la clé hexagonale fournie pour détacher les guides de support aux deux extrémités du rouleau avant de le nettoyer. Pour fixer les guides de support, assurez-vous que les faces recouvertes du film ICP vert soient vers l'intérieur (près du support).
Une fois les guides de support fixés, réglez la position. Pour en savoir plus, voir Régler les positions du support et les pièces.
Enlevez les résidus de colle aux deux extrémités du rouleau de restriction.
L'arbre à rainure est celui de l'avant.
Si la colle s'enlève difficilement, utilisez la clé hexagonale fournie pour détacher les guides de restriction et nettoyez-les individuellement. Attention de ne pas perdre les rondelles en enlevant les vis.
Pour fixer les guides de restriction, assurez-vous que les faces enduites de fluororésine soient tournées vers l'intérieur.
Une fois les guides de restriction fixés, réglez la position. Pour en savoir plus, voir Régler les positions du support et les pièces.

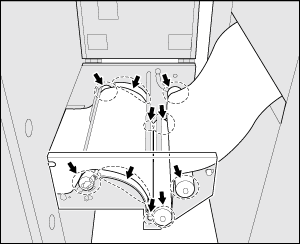

Nettoyez le rouleau de tension 2, rouleau de tension 3, rouleau de tension 4, rouleau d'alignement et la plaque-guide.
Avancez, reculez et soulevez le papier pour nettoyer les côtés et les parties centrales des pièces à l'alcool isopropylique. Si le rouleau d'alignement est réglé sur « fixe », réglez-le sur « rotation » et nettoyez le rouleau tout en le tournant.
Pour en savoir plus sur le changement de réglage du rouleau d'alignement (fixe/rotation), voir Régler la tension en fonction du type de papier et de l'epaisseur (du grammage).
Pendant le nettoyage, faites attention aux parties saillantes de la plaque-guide pour ne pas vous blesser.

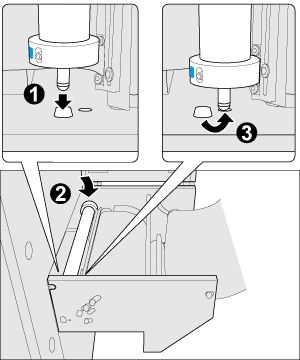

Installez le rouleau de restriction.
Insérez l'arbre à l'avant du rouleau de restriction dans le plus grand orifice près du trou d'arbre, puis insérez le rouleau de restriction à l'arrière. Tirez le rouleau de restriction par l'avant et insérez-le dans la bonne position.
Assurez-vous d'entendre le déclic quand vous le fixez.
Pour fixer le rouleau de restriction, décalez le couvercle de protection vers l'avant pour aligner le guide de restriction du rouleau de restriction.

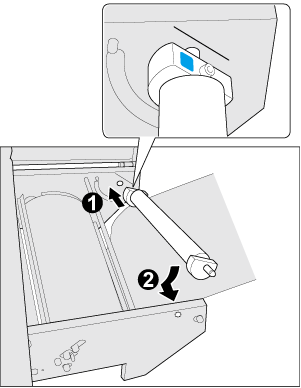

Installez le rouleau de tension 1.
Insérez l'arbre arrière du rouleau de tension 1, alignez l'angle du guide de support sur la ligne de guidage de la plaque-guide à l'arrière et insérez l'arbre avant du rouleau.
Assurez-vous d'entendre le déclic quand vous le fixez.
Si vous avez modifié la position du rouleau de tension 2 à l'étape 2, revenez à la position d'origine.
Accédez à Nettoyer la section de sortie.
