Régler les positions du support et des pièces
Réglez les positions du support et des pièces avant d'utiliser la machine.
A la fin du nettoyage, assurez-vous de régler la position du support et des pièces. Autrement, le support peut onduler ou se déplacer latéralement pendant l'alimentation.

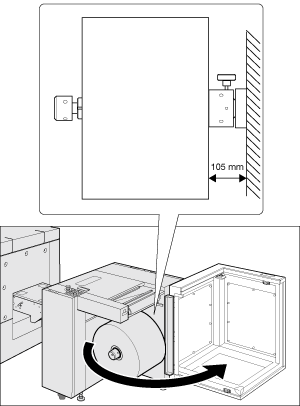

Ouvrez le capot du support de l'enrouleur de bobines RW-101 et vérifiez que le support est à 105 mm (±0,25 mm) / 4,13" (±0,01") de la plaque métallique intérieure de l'enrouleur de bobines RW-101.
Fermez le capot du support de l'enrouleur de bobines RW-101.
Ouvrez le capot supérieur de la section d'entrée et vérifiez les points suivants.
Le guide du support (arrière) du rouleau de tension 1 est à 35 mm (±0,25 mm) / 1,38" (±0,01") de la plaque métallique.
Le guide du support (avant) du rouleau de tension 1 est à 0,5 mm (±0,25 mm) / 0,02" (±0,01") du support.
Le guide de restriction (arrière) du rouleau de restriction est à 35 mm (±0,25 mm) / 1,38" (±0,01") de la plaque métallique.
Le guide de restriction (avant) du rouleau de restriction est à 0,5 mm (±0,25 mm) / 0,02" (±0,01") du support.
Le support ne dépasse pas de chaque guide.
Le support est centré par rapport aux repères d'échelle indiqués sur la machine.
Fermez le capot supérieur de la section d'entrée.
Ouvrez le capot supérieur de l'enrouleur de bobines RW-201 et vérifiez que les plaques latérales sont à 2 mm (±1 mm) / 0,08" (±0,04") des bords du support.

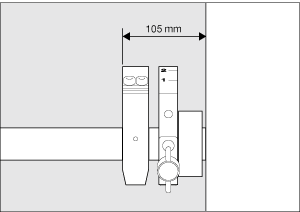

Assurez-vous que le guide du support (arrière) est à 105 mm (±0,25 mm) / 4,13" (±0,01") de la plaque métallique.
Positionnez le guide du support (avant) à 0,5 mm (±0,25 mm) / 0,02" (±0,01") du support.
Fermez le capot supérieur de l'enrouleur de bobines RW-201.

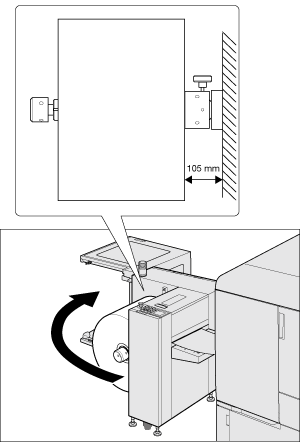

Ouvrez le capot du support de l'enrouleur de bobines RW-201 et vérifiez que le support est à 105 mm (±0,25 mm) / 4,13" (±0,01") de la plaque métallique.
Fermez le capot support de l'enrouleur de bobines RW-201.
