Régler la tension en fonction du type de papier et de l’épaisseur (du grammage)
Régler la tension conforme au type de support
Le réglage de tension peut être combiné aux réglages suivants.
Rouleau de tension 2
Rouleau d'alignement
Rouleau de tension 4
Ventilateur à boucle d'alimentation papier
Pour plus de détails sur les guides de réglage de la tension, voir le tableau et les chiffres suivants.
Dans le tableau, les mentions <Vitesse élevée>, <Vitesse moyenne>, <Vitesse basse> indiquent la vitesse d'impression.
Configurez la tension de rang supérieur à la tension du tableau lorsque la largeur papier est égale à 250 mm. (Exemple : R5 -> R6 )
<Tableau-guide de configuration papier>
Type de papier | Épaisseur (grammage) | |||
|---|---|---|---|---|
90-110 μm (81-91 g/m2 / 22-24 lb Bond) | 111-130 μm (92-105 g/m2 / 25-28 lb Bond) | 131-160 μm (106-135 g/m2 / 29-36 lb Bond) | 161-210 μm (136-176 g/m2 / 37-47 lb Bond) | |
Non adhésif Normal | <Vitesse élevée> R5 | <Vitesse élevée> R5 | <Vitesse élevée> R3 | <Vitesse moyenne> R1 |
Type de papier | Épaisseur (grammage) | ||
|---|---|---|---|
120-160 μm (136-176 g/m2 / 37-47 lb Bond) | 161-195 μm (177-216 g/m2 / 48-57 lb Bond) | 196-250 μm (217-256 g/m2 / 58-68 lb Bond) | |
Adhésif Normal | <Vitesse moyenne> R3 | <Vitesse basse> R3 | <Vitesse basse> R1 |
Adhésif Couché-G | <Vitesse moyenne> R3 | <Vitesse basse> R3 | <Vitesse basse> R1 |
Adhésif Couché-M | <Vitesse moyenne> R4 | <Vitesse basse> R1 | <Vitesse basse> R1 |
Adhésif PP (papier synthétique) | <Vitesse basse> R6 | - | - |
Film PP adh. | <Vitesse basse> R4 | - | - |
Film PET adhésif | <Vitesse basse> R4 | <Vitesse basse> R4 | - |
<Réglages de tension>
1. Position du rouleau de tension 2 (haute/bas) [B]
2. Condition du rouleau d'alignement (rotation/fixe) [C]
3. Position du rouleau de tension 4 (haute/bas) [F]
4. Niveau d'air du ventilateur à boucle d'alimentation papier (auto/faible/fort)
R1 1. Bas 2. Rotation 3. Faible 4. Auto (faible)  | R2 1. Bas 2. Rotation 3. Faible 4. Auto (fort)  |
R3 1. Haut 2. Rotation 3. Faible 4. Auto (faible)  | R4 1. Haut 2. Rotation 3. Faible 4. Auto (fort)  |
R5 1. Haut 2. Fixation 3. Faible 4. Auto (faible)  | R6 1. Haut 2. Fixation 3. Faible 4. Auto (fort)  |
R7 1. Haut 2. Fixation 3. Elevé 4. Auto (fort)  |
Régler la position du rouleau de tension 2 (haute/bas)
Réglez la tension en positionnant le rouleau de tension 2 (haut/bas).

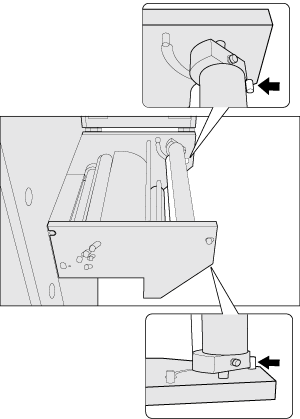

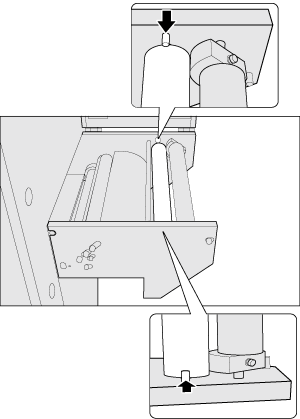

Abaissez les ergots avant et arrière situés sur le rouleau de tension 2 pour déverrouiller le rouleau.
Pour déplacer le rouleau de haut
en bas
Pour déplacer le rouleau de bas
en haut

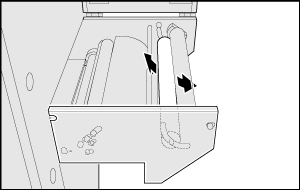

Déplacez le rouleau de tension 2 dans la rainure.
Si vous souhaitez augmenter la tension, passez à « Haut ». Si vous souhaitez diminuer la tension, passez à « Bas ».
Régler le rouleau d'alignement (rotation/fixe)
Modifiez le réglage du rouleau d'alignement (rotation/fixe) pour régler la tension.

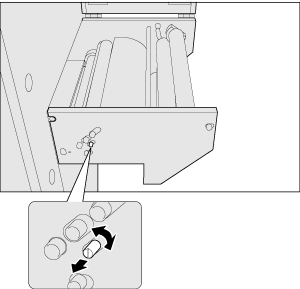

Tirez l'ergot (1) du rouleau d'alignement et tournez-le de 45 degrés pour régler le rouleau d'alignement sur rotation ou fixe.
Lorsque la rainure est verticale, le rouleau d'alignement tourne. Lorsqu'elle est inclinée, le rouleau d'alignement est fixe. Pour changer le réglage du rouleau d'alignement de rotation à fixe, tournez le rouleau d'alignement jusqu'à ce qu'il soit fixe.
Si vous souhaitez augmenter la tension, fixez le rouleau d'alignement. Si vous souhaitez diminuer la tension, tournez le rouleau d'alignement.
Régler la position du rouleau de tension 4 (haute/bas)
Réglez la tension en positionnant le rouleau de tension 4 (haut/bas).

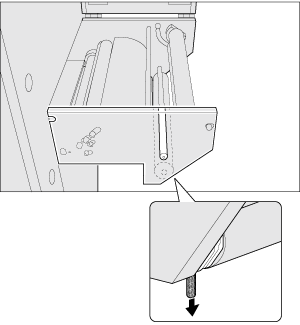

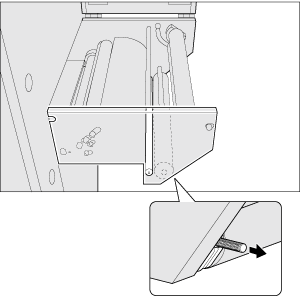

Tirez la languette du rouleau de tension 4 pour déverrouiller le rouleau.
Pour déplacer le rouleau de haut
en bas
Pour déplacer le rouleau de bas
en haut

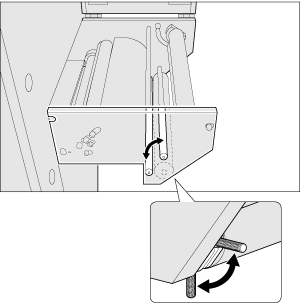

Déplacez le rouleau de tension 4 dans la rainure.
Si vous souhaitez augmenter la tension, passez à « Haut ». Si vous souhaitez diminuer la tension, passez à « Bas ».
Régler le niveau d'air du ventilateur à boucle d'alimentation papier (auto/faible/fort)
Modifiez le niveau d'air du ventilateur à boucle d'alimentation papier (auto/faible/fort) pour régler la tension.

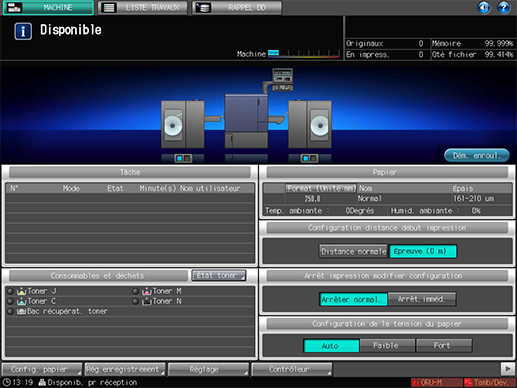

Appuyez sur [Auto], [Fort] ou [Faible] dans la [Configuration de la tension du papier] sur l' écran tactile de la machine.
La sélection habituelle est [Auto]. Si vous sélectionnez [Auto], le niveau d'air alterne en fonction de la configuration papier (type de papier/épaisseur/grammage de papier).
Pour régler le niveau d'air manuellement, sélectionnez [Faible] ou [Fort]. Pour augmenter la tension, sélectionnez [Fort]. Pour diminuer la tension, sélectionnez [Faible].
