Charger le support dans l'enrouleur de bobines RW-201

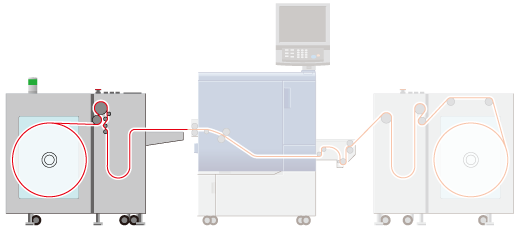

Cette section décrit le chargement du support dans l'enrouleur de bobines RW-201.
Pour sortir le support de la section de sortie de la machine, appuyez sur [Dém. enroul.] sur l'écran tactile de la machine. Acheminez le support pendant environ 2 m / 6,56" et appuyez sur [Arrêt enroul.].

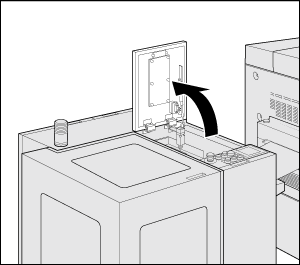

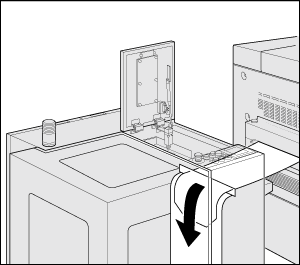

Ouvrez le capot supérieur de l'enrouleur de bobines RW-201.

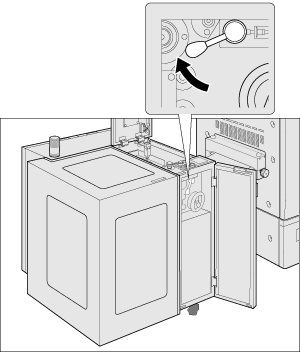

Ouvrez la porte avant de l'enrouleur de bobines RW-201 et déplacez le levier pour détacher le rouleau caoutchouc.
Insérez le bord avant du support pour le faire descendre droit le long de la plaque-guide sous l'entrée de l'enrouleur de bobines RW-201.
Agrandissez l'angle de la barre de presse pour insérer le support plus facilement.

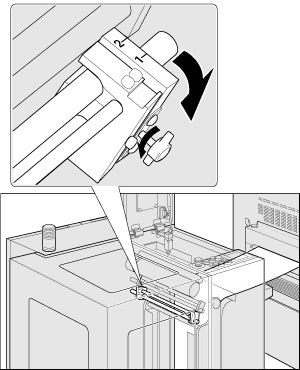

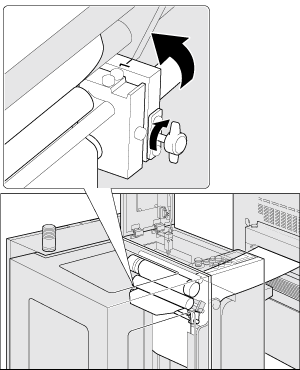

Desserrez les vis à serrage à main de la barre de presse pour agrandir l'angle de la barre de presse.

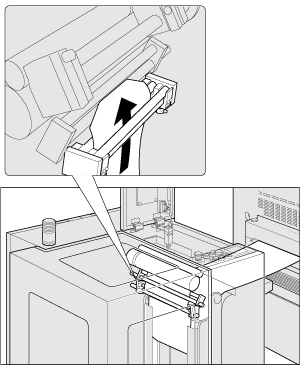

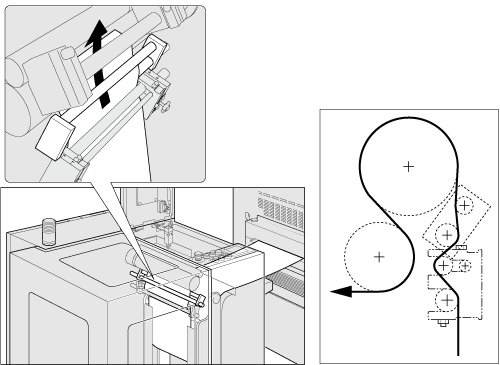

Insérez le bord avant du support dans la barre de presse et remontez-le en le tirant.
Si le papier ne s'insère pas, réglez la position de la plaque latérale.
Tirez le bord avant du support le long du rouleau de tirage.
Relevez le bord avant du support avant de l'insérer pour faciliter l'insertion entre la barre de presse et le rouleau de tirage.

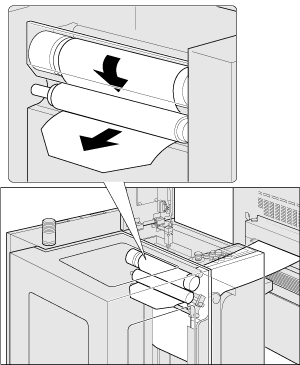

Insérez le support sous le rouleau caoutchouc.
Tirez le bord avant du support dans l'axe le long du rouleau de tirage.
Acheminez le support jusqu'à ce que le bord avant sorte par dessous le rouleau de guidage d'enroulement.
Remettez l'angle de la barre de presse à la position d'origine pour la fixer.
Alignez la position de la barre de presse sur « 1 » et serrez les vis à serrage à main de la barre de presse.
Avancez et reculez le support pour le placer à la position de référence.

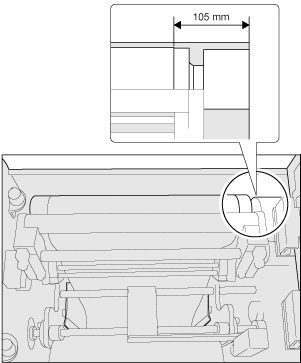

Position de référence : à 105 mm (±0,25 mm) / 4,13" (±0,01") de la surface métallique intérieur de l'enrouleur de bobines RW-201

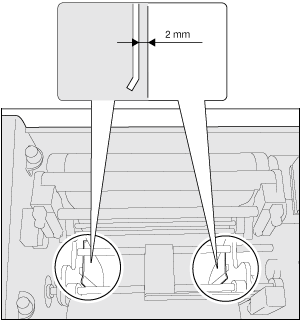

Réglez la position de la plaque-guide à 2 mm(±1 mm) / 0,08"(±0,04") du bord avant du support. Pour en savoir plus sur le réglage de la position, voir Régler les positions du support et les pièces
Alignez le guide du support aux deux extrémités de la barre de presse sur le papier.

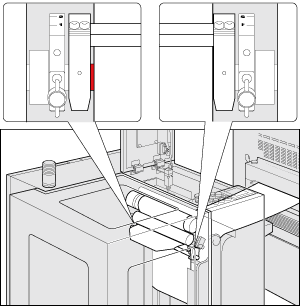

Alignez le guide de support arrière sur la ligne rouge.Alignez le guide de support avant sur le papier.

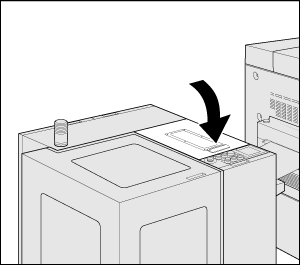

Fermez le capot supérieur de l'enrouleur de bobines RW-201.
Accédez à Installer le mandrin du support sur l'arbre d'enroulement de l'enrouleur de bobines RW-201.
