Installer le mandrin du support sur l'arbre d'enroulement de l'enrouleur de bobines RW-201

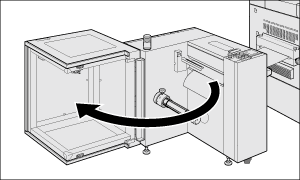

Ouvrez le capot support de l'enrouleur de bobines RW-201.

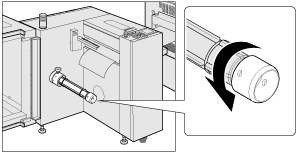

Tournez la poignée taquet rétractable/en saillie de l'enrouleur de bobines RW-201 dans le sens antihoraire et vérifiez que le taquet est logé dans l'arbre d'enroulement.
Positionnement du mandrin enrouleur de support sur l'arbre d'enroulement.
Insérez profondément le mandrin du support dans l'arbre d''enroulement jusqu'au bout.
Vérifiez que l'extrémité du support est à 105 mm(±0,25 mm) / 4,13"(±0,01") de la surface métallique intérieure de l'enrouleur de bobines RW-201.
Tenez le mandrin du support et tournez la poignée taquet rétractable/en saillie dans le sens horaire jusqu'au bout pour fixer le mandrin.
Insérez la pointe d'un tournevis cruciforme dans l'orifice de la poignée taquet rétractable/en saillie pour tourner la poignée dans le sens horaire.
Si le support n'est pas maintenu correctement, l'arbre d'enroulement risque de tourner inutilement. Notez que si vous tournez excessivement la poignée taquet rétractable/en saillie, vous risquez d'endommager le mandrin du support.
En serrant la poignée à taquet rétractable / en saillie, placez la pointe d'un tournevis cruciforme ou équivalent dans l'orifice de l'arbre d'enroulement pour fixer l'arbre d'enroulement ou tenez la poignée de l'arbre d'enroulement pour fixer l'arbre d'enroulement.
Fixez le support sur le mandrin avec du ruban adhésif.
Appliquez le ruban adhésif au centre, à l'arrière et à l'avant, toujours dans cet ordre, pour égaliser la tension du support.
Fermez le capot support de l'enrouleur de bobines RW-201.
Accédez à Régler le support.
