Installer le support sur l'arbre d'alimentation de l'enrouleur de bobines RW-101
Cette section décrit l'installation du support sur l'arbre d'alimentation de l'enrouleur de bobines RW-101.

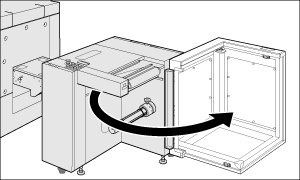

Ouvrez le capot support de l'enrouleur de bobines RW-101.
Ouvrez le capot du support complètement jusqu'au bout.

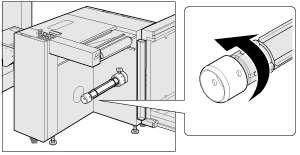

Tournez la poignée taquet rétractable/en saillie dans le sens antihoraire et vérifiez que le taquet est logé dans l'arbre d'alimentation.
Lorsque la poignée taquet rétractable/en saillie est trop serrée pour la tourner à la main, placez la pointe d'un tournevis cruciforme ou équivalent dans l'orifice de la poignée taquet rétractable/en saillie et tournez.
Pour remplacer le support, si le mandrin du support est sur l'arbre d'alimentation, retirez-le.
Pour remplacer le support, retirez-le de l'arbre d'alimentation en utilisant un crochet par exemple.

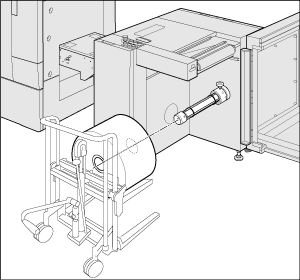

A l'aide d'un crochet de levage, centrez le mandrin du support sur l'arbre d'alimentation.
Installez le support sur l'arbre d'alimentation.

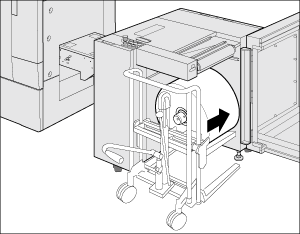

Lorsque le support est à moitié installé sur l'arbre d'alimentation, retirez le crochet de levage et poussez le support jusqu'au bout. Il faut savoir qu'un fort impact sur l'enrouleur de bobines RW-101 a une incidence sur la position de réglage de la machine et peut causer l'ondulation du support.
Si pendant l'installation du support, il est coincé à l'arrière et ne peut plus avancer, soulevez et poussez l'arrière du support.

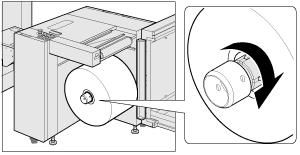

Tournez la poignée taquet rétractable/en saillie dans le sens horaire jusqu'au bout tout en tenant le support pour le serrer.

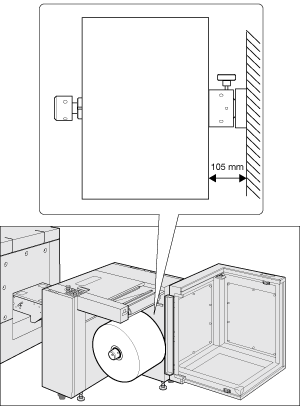

Vérifiez que le bord du support est à 105 mm(±0,25 mm) / 4,13"(±0,01") de la surface métallique intérieure de l'enrouleur de bobines RW-101.

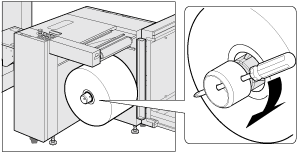

Placez la pointe d'un tournevis cruciforme ou équivalent dans l'orifice de la poignée taquet rétractable/en saillie et serrez dans le sens horaire.
Si le support n'est pas maintenu correctement, l'arbre d'alimentation risque de tourner inutilement. Notez que si vous tournez excessivement la poignée taquet rétractable/en saillie, vous risquez d'endommager le mandrin du support.

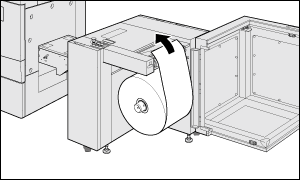

Tirez le bord du support.
Désactivez la tension de l'arbre d'alimentation pour extraire plus facilement le support. Vous pouvez désactiver la tension de l'arbre d'alimentation sur l'écran [Alimentation en papier] sur l'écran tactile de l'enrouleur de bobines RW-201 (Ecran 1, Enroulement/2, Alimentation en papier).
Pour installer le support, voir Installer le support sur l'enrouleur de bobines RW-101.
Pour remplacer le support, voir Raccorder le support sur le plateau de travail de l'enrouleur de bobines RW-101.
