Installer le support sur l'enrouleur de bobines RW-101
Cette section décrit l'installation du support sur l'enrouleur de bobines RW-101.

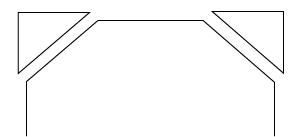

Découpez les coins du support en bandes triangulaires.
Comme sur le diagramme suivant, la découpe des coins du support facilite son insertion dans l'enrouleur de bobines RW-101.

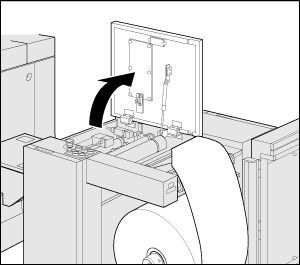

Ouvrez le capot supérieur de l'enrouleur de bobines RW-101.

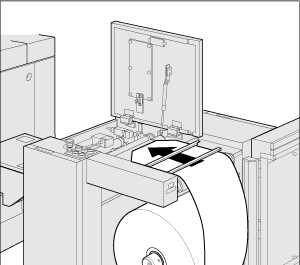

Passez le bord du support sous la barre de presse support 1 et la barre de presse support 2 du plateau de travail.
Lorsque les barres presse support 1 et 2 du plateau de travail sont abaissées, appuyez sur DISPOSITIF DE SERRAGE DE BANDE 1 et sur DISPOSITIF DE SERRAGE DE BANDE 2 pour les soulever.

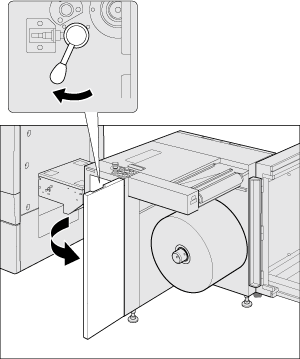

Ouvrez la porte avant de l'enrouleur de bobines RW-101 et déplacez le levier pour détacher le rouleau caoutchouc.

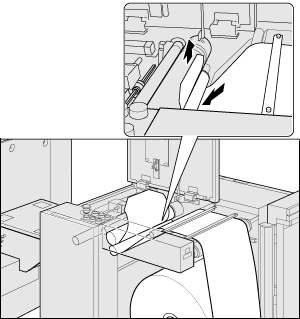

Insérez le bord du support sous le rouleau de guidage d'alimentation et déplacez le support.
Le bord du support apparaît entre le rouleau de guidage d'alimentation et le rouleau de tirage.

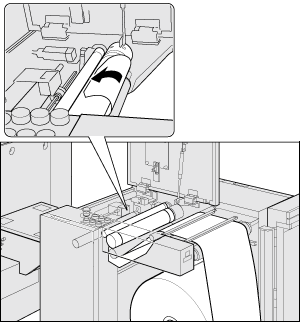

Passez le bord du support entre le rouleau de tirage et le rouleau caoutchouc.
Déplacez le support le long de la plaque-guide par le bas du rouleau.
Le bord du support apparaît entre le rouleau et le rouleau de guidage d'alimentation.

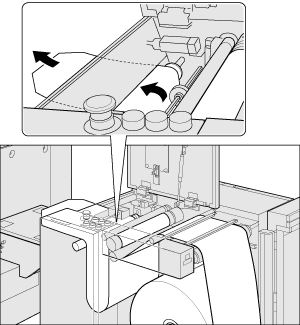

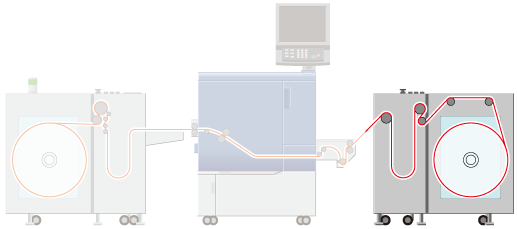

Passez le bord du support de l'enrouleur de bobines RW-101 le long du rouleau de guidage d'alimentation.
Avancez et reculez le support pour le placer à la position de référence.

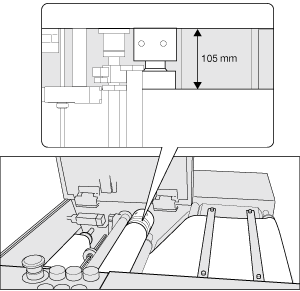

Position de référence : à 105 mm (±0,25 mm) / 4,13" (±0,01") de la surface métallique intérieur de l'enrouleur de bobines RW-101
Fermez le couvercle supérieur et le couvercle support.
