Ecran [1, Enroulement/2, Alimentation en papier]

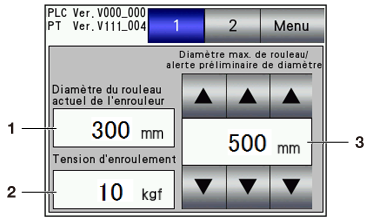

Ecran [Enroulement]
Sur l'écran [Menu], appuyez sur [1, Enroulement/2, Alimentation en papier] - [1] pour afficher l'écran.
N° | Nom | Description |
|---|---|---|
1 | [Diamètre du rouleau actuel de l'enrouleur] | Affiche le diamètre du rouleau actuel sur l'enrouleur de bobines RW-201. |
2 | [Tension d'enroulement] | Spécifie la tension de l'arbre d'enroulement sur l'enrouleur de bobines RW-201. Assurez-vous de sélectionner 10 kgf dans les conditions normales d'utilisation. |
3 | [Diamètre max. de rouleau/alerte préliminaire de diamètre] | Spécifiez le diamètre maximum du rouleau pour le déclenchement de l'alarme. Si le diamètre maximum est détecté, l'alerte préliminaire retentit et la machine obéit à la sélection [Arrêt lié au diamètre du rouleau de l'enrouleur] / [Alerte de diamètre de rouleau d'enrouleur] sur l'écran [Configuration de la machine]. Vous pouvez spécifier jusqu'à 520 mm. Assurez-vous de sélectionner 500 mm dans les conditions normales d'utilisation. |

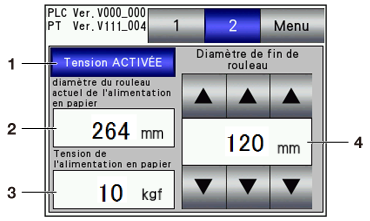

Ecran [Alimentation en papier]
Sur l'écran [Menu], appuyez sur [1, Enroulement/2, Alimentation en papier] - [2] pour afficher l'écran.
N° | Nom | Description |
|---|---|---|
1 | [Tension ACTIVÉE]/[Tension DÉSACTIVÉE] | Appuyez sur [Tension ACTIVÉE] pour appliquer une tension au support sur l'enrouleur de bobines RW-101. La valeur définie dans [Tension de l'alimentation en papier] est appliquée. Une pression sur [Tension désactivée] ne lance pas l'impression. |
2 | [diamètre du rouleau actuel de l'alimentation en papier] | Affiche le diamètre du rouleau actuel du support réglé sur l'enrouleur de bobines RW-101. |
3 | [Tension de l'alimentation en papier] | Spécifie la tension de l'arbre d'alimentation sur l'enrouleur de bobines RW-101. Assurez-vous de sélectionner 10 kgf dans les conditions normales d'utilisation. |
4 | [Diamètre de fin de rouleau] | Définissez le diamètre minimum pour le support réglé sur l'enrouleur de bobines RW-101. En cas de détection de fin de rouleau, la machine obéit à la sélection [Arrêt de fin de rouleau] / [Alerte de fin de rouleau] sur l'écran [Configuration de la machine]. Assurez-vous de sélectionner 120 mm dans les conditions normales d'utilisation. Pour modifier le réglage, voir Définir un diamètre de fin de rouleau (Réglage avec détection d'absence de papier). |
Définir un diamètre de fin de rouleau (Réglage avec détection d'absence de papier)
Améliore la précision de la détection d'absence de papier par le réglage du diamètre de fin de rouleau.
Mesurez l'épaisseur (colle et séparateur compris) du support et le diamètre extérieur d'un mandrin de support) à l'aide d'un pied à coulisse ou d'un micro-manomètre, puis définissez le diamètre de fin de rouleau en vous référant au tableau suivant.
La valeur mesurée doit être égale ou inférieure aux valeurs de la rangée et de la colonne.
Exemple : si l'épaisseur du support (colle et séparateur compris) est de 0,090 et le diamètre extérieur du mandrin du support est égal à φ83,0, sélectionnez la valeur de la colonne ≦0,100 et de la rangée ≦84,2 et réglez le diamètre de fin de rouleau sur 94.
Si la valeur de réglage est petite, le papier peut être fini avant la détection d'absence de papier. Définissez une valeur incluant une certaine quantité de réserve.
Si le réglage de fin de rouleau correspond quasiment à la fin du papier, ajustez le réglage chaque fois que vous remplacez le support.
X : épaisseur du papier
Y : diamètre extérieur du mandrin φ
X (mm) | ≦0,025 | ≦0,050 | ≦0,075 | ≦0,100 | ≦0,125 | |
Y (mm) | ≦78,2 | 83 | 85 | 86 | 88 | 89 |
≦80,2 | 85 | 87 | 88 | 90 | 91 | |
≦82,2 | 87 | 89 | 90 | 92 | 93 | |
≦84,2 | 89 | 91 | 92 | 94 | 95 | |
≦86,2 | 91 | 93 | 94 | 95 | 97 | |
≦88,2 | 93 | 95 | 96 | 97 | 99 | |
≦90,2 | 95 | 96 | 98 | 99 | 101 | |
≦92,2 | 97 | 98 | 100 | 101 | 102 | |
≦94,2 | 99 | 100 | 102 | 103 | 104 | |
≦96,2 | 101 | 102 | 104 | 105 | 106 | |
≦98,2 | 103 | 104 | 106 | 107 | 108 | |
≦100,2 | 105 | 106 | 107 | 109 | 110 | |
≦102,2 | 107 | 108 | 109 | 111 | 112 | |
≦104,2 | 109 | 110 | 111 | 112 | 114 | |
≦106,2 | 111 | 112 | 113 | 114 | 116 | |
X (mm) | ≦0,150 | ≦0,175 | ≦0,200 | ≦0,225 | ≦0,250 | |
Y (mm) | ≦78,2 | 91 | 92 | 94 | 95 | 97 |
≦80,2 | 93 | 94 | 96 | 97 | 98 | |
≦82,2 | 95 | 96 | 97 | 99 | 100 | |
≦84,2 | 96 | 98 | 99 | 100 | 102 | |
≦86,2 | 98 | 99 | 101 | 102 | 103 | |
≦88,2 | 100 | 101 | 103 | 104 | 105 | |
≦90,2 | 102 | 103 | 104 | 106 | 107 | |
≦92,2 | 104 | 105 | 106 | 107 | 109 | |
≦94,2 | 105 | 107 | 108 | 109 | 110 | |
≦96,2 | 107 | 109 | 110 | 111 | 112 | |
≦98,2 | 109 | 110 | 112 | 113 | 114 | |
≦100,2 | 111 | 112 | 113 | 115 | 116 | |
≦102,2 | 113 | 114 | 115 | 116 | 117 | |
≦104,2 | 115 | 116 | 117 | 118 | 119 | |
≦106,2 | 117 | 118 | 119 | 120 | 121 | |
