Ajuste de la tensión en función del tipo y grosor (peso) del papel
- Ajuste de la tensión según el tipo de medio de impresión
- Ajuste de posición del rodillo tensor 2 (superior/inferior)
- Ajuste del rodillo alineador (rotatorio/fijo)
- Ajuste de posición del rodillo tensor 4 (alta/baja)
- Ajuste del nivel de aire del ventilador del bucle de alimentación de papel (auto/débil/fuerte)
Ajuste de la tensión según el tipo de medio de impresión
La tensión puede ajustarse combinando los tres ajustes siguientes.
Rodillo tensor 2
Rodillo alineador
Rodillo tensor 4
Ventilador de bucle de alimentación de papel
Para obtener más información sobre la configuración de la tensión en las guías, consulte la tabla y las figuras siguientes.
Las variables <Velocidad alta>, <Velocidad media>, <Velocidad baja> de la tabla indican la velocidad de impresión.
Configure la tensión un nivel por encima de lo especificado en la tabla si la anchura del papel es de 250 mm. (Ejemplo: R5 -> R6 )
<Tabla guía para la configuración de papel>
Tipo de papel | Grosor (peso) | |||
|---|---|---|---|---|
90-110 μm (81-91 g/m2 / 22-24 lb Bond) | 111-130 μm (92-105 g/m2 / 25-28 lb Bond) | 131-160 μm (106-135 g/m2 / 29-36 lb Bond) | 161-210 μm (136-176 g/m2 / 37-47 lb Bond) | |
No adhesivo Normal | <Velocidad alta> R5 | <Velocidad alta> R5 | <Velocidad alta> R3 | <Velocidad media> R1 |
Tipo de papel | Grosor (peso) | ||
|---|---|---|---|
120-160 μm (136-176 g/m2 / 37-47 lb Bond) | 161-195 μm (177-216 g/m2 / 48-57 lb Bond) | 196-250 μm (217-256 g/m2 / 58-68 lb Bond) | |
Adhesivo Normal | <Velocidad media> R3 | <Velocidad baja> R3 | <Velocidad baja> R1 |
Adhesivo Ppl.couché G | <Velocidad media> R3 | <Velocidad baja> R3 | <Velocidad baja> R1 |
Adhesivo Ppl.couché M | <Velocidad media> R4 | <Velocidad baja> R1 | <Velocidad baja> R1 |
Fijar PS (papel sintético) | <Velocidad baja> R6 | - | - |
Fij. pel. PS | <Velocidad baja> R4 | - | - |
Fij. pelíc. PET | <Velocidad baja> R4 | <Velocidad baja> R4 | - |
<Ajuste de tensión>
1. Posición del rodillo tensor 2 (alta/baja) [B]
2. Estado del rodillo alineador (rotatorio/fijo) [C]
3. Posición del rodillo tensor 4 (alta/baja) [F]
4. Nivel de aire del ventilador del bucle de alimentación de papel (auto/débil/fuerte)
R1 1. Inferior 2. Rotar 3. Bajo 4. Auto (débil)  | R2 1. Inferior 2. Rotar 3. Bajo 4. Auto (fuerte)  |
R3 1. Superior 2. Rotar 3. Bajo 4. Auto (débil)  | R4 1. Superior 2. Rotar 3. Bajo 4. Auto (fuerte)  |
R5 1. Superior 2. Fijar 3. Bajo 4. Auto (débil)  | R6 1. Superior 2. Fijar 3. Bajo 4. Auto (fuerte)  |
R7 1. Superior 2. Fijar 3. Alto 4. Auto (fuerte)  |
Ajuste de posición del rodillo tensor 2 (superior/inferior)
Ajuste la tensión mediante la posición del rodillo tensor 2 (superior/inferior).

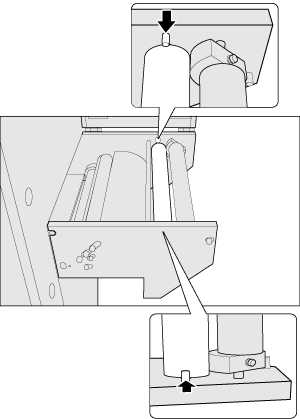

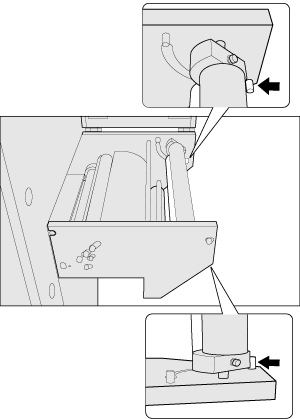

Empuje hacia abajo las espigas frontales y traseras situadas en el rodillo tensor 2 para desbloquear el rodillo.
Para mover el rodillo de posición superior
inferior
Para mover el rodillo de posición inferior
superior

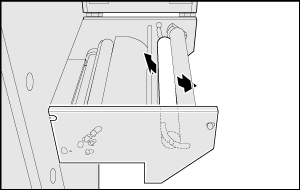

Desplace el rodillo tensor 2 en la ranura.
Si desea aumentar la tensión, desplácelo a la posición "Superior". Si desea reducir la tensión, desplácelo a la posición "Inferior".
Ajuste del rodillo alineador (rotar/fijo)
Cambie la configuración del rodillo alineador (rotar/fijo) para ajustar la tensión.

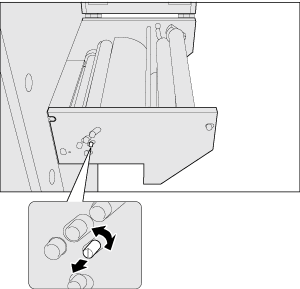

Tire de la espiga (1) del rodillo alineador y gírelo 45 grados para cambiar el rodillo alineador a la posición de rotación o fija.
Cuando la ranura esté en posición vertical, el rodilla alineador gira. Cuando está inclinada, el rodillo alineador queda fijado. Para cambiar el rodillo alineador de la posición de rotación a fija, gire el rodillo alineador hasta que el rodillo alineador quede fijo.
Deje el rodillo alineador en posición fija si desea aumentar la tensión. Si desea reducir la tensión, ajuste el rodillo alineador en posición rotatoria.
Ajuste de posición del rodillo tensor 4 (alta/baja)
Ajuste la tensión mediante la posición del rodillo tensor 4 (alta/baja).

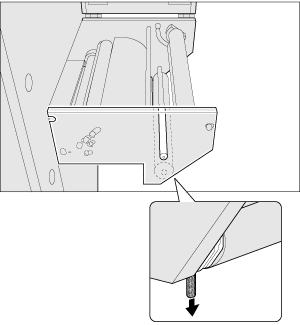

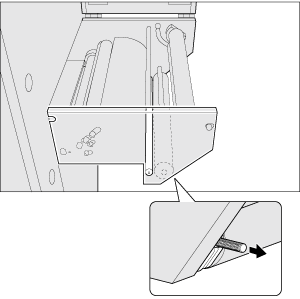

Tire de la lengüeta del rodillo tensor 4 para desbloquearlo.
Para mover el rodillo de posición superior
inferior
Para mover el rodillo de posición inferior
superior

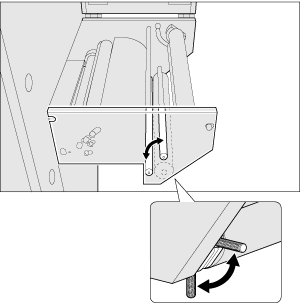

Desplace el rodillo tensor 4 en la ranura.
Si desea aumentar la tensión, desplácelo a la posición "Superior". Si desea reducir la tensión, desplácelo a la posición "Inferior".
Ajuste del nivel de aire del ventilador del bucle de alimentación de papel (auto/débil/fuerte)
Cambie el nivel de aire del ventilador del bucle de alimentación de papel (auto/débil/fuerte) para ajustar la tensión.

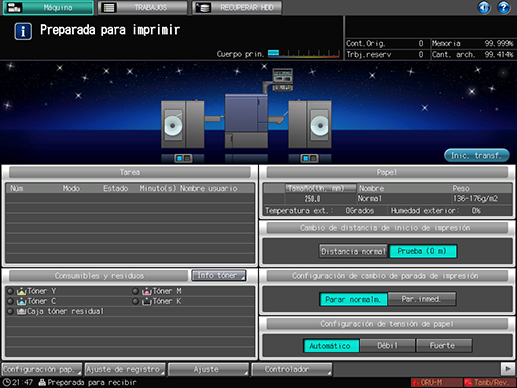

Pulse [Automático], [Fuerte] o [Débil] en [Configuración de tensión de papel] del panel táctil de la unidad principal.
Normalmente, deberá seleccionar [Automático]. Al seleccionar [Automático], el nivel de aire se adapta automáticamente a la configuración de papel (tipo de papel/grosor/peso del papel).
Seleccione [Débil] o [Fuerte] si desea ajustar el nivel de aire manualmente. Seleccione [Fuerte] para aumentar la tensión. Seleccione [Débil] para reducir la tensión.
