Ajuste de las posiciones del medio de impresión y de las piezas

Ajuste las posiciones del medio de impresión y de las piezas antes de poner en funcionamiento la máquina.

  • Asegúrese de ajustar las posiciones del medio de impresión y de las piezas una vez completada la limpieza. En caso contrario, el medio de impresión puede ondularse o desplazarse lateralmente durante la alimentación.

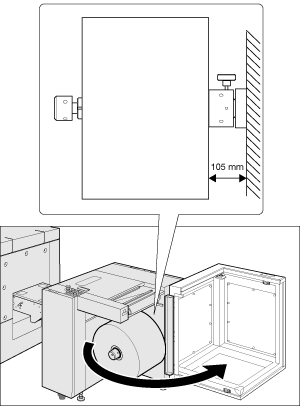

  1. Abra la cubierta de medios de impresión del bobinador de rollos RW-101 y compruebe si el medio de impresión está situado a 105 mm (±0,25 mm)/4,13" (±0,01") de distancia del panel metálico interior del bobinador de rollos RW-101.

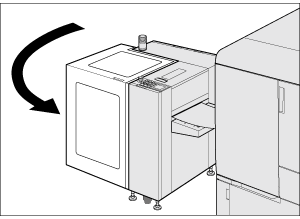

  2. Cierre la cubierta de medios de impresión del bobinador de rollos RW-101.

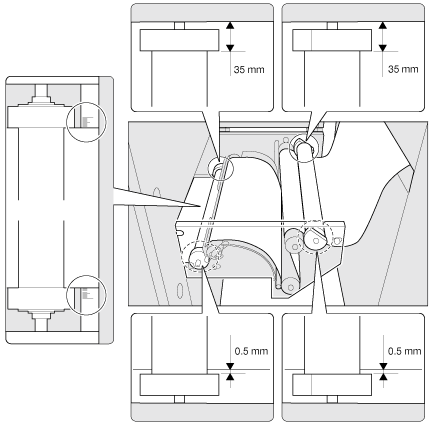

  3. Abra la cubierta superior de la sección delantera y verifique los siguientes requisitos.

    • La guía de medios de impresión (posterior) del rodillo tensor 1 está situada a 35 mm (±0,25 mm)/1,38" (±0,01") de distancia del panel metálico.

    • La guía de medios de impresión (frontal) del rodillo tensor 1 está situada a 0,5 mm (±0,25 mm)/0,02" (±0,01") de distancia del medio de impresión.

    • La guía limitadora (posterior) del rodillo limitador está situada a 35 mm (±0,25 mm)/1,38" (±0,01") de distancia del panel metálico.

    • La guía limitadora (frontal) del rodillo limitador está situada a 0,5 mm (±0,25 mm)/0,02" (±0,01") de distancia del medio de impresión.

    • El medio de impresión no sobresale de ninguna guía.

    • El medio de impresión está centrado en relación con la escala marcada en la unidad principal.

  4. Cierre la cubierta superior de la sección delantera.

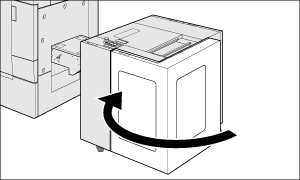

  5. Abra la cubierta superior del bobinador de rollos RW-201 y compruebe que los paneles laterales están situados a 2 mm (±1 mm)/0,08" (±0,04") de distancia de los bordes del medio de impresión.

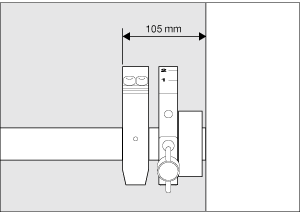

  6. Asegúrese de que la guía de medios de impresión (posterior) está situada a 105 mm (±0,25 mm)/4,13" (±0,01") de distancia del panel metálico.

    Coloque la guía de medios de impresión (frontal) a 0,5 mm (±0,25 mm)/0,02" (±0,01") de distancia del medio de impresión.

  7. Cierre la cubierta superior del bobinador de rollos RW-201.

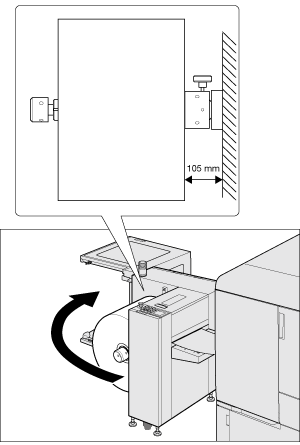

  8. Abra la cubierta de medios de impresión del bobinador de rollos RW-201 y compruebe que el medio de impresión está situado a 105 mm (±0,25 mm)/4,13" (±0,01") de distancia del panel metálico.

  9. Cierre la cubierta de medios de impresión del bobinador de rollos RW-201.
