Carga del medio de impresión en el bobinador de rollos RW-201

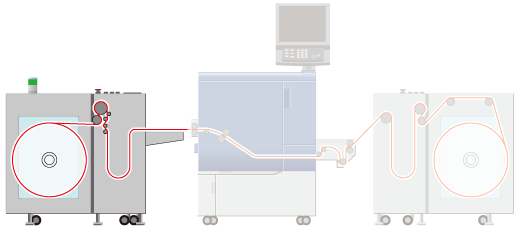

En esta sección, se describe cómo cargar el medio de impresión en el bobinador de rollos RW-201.

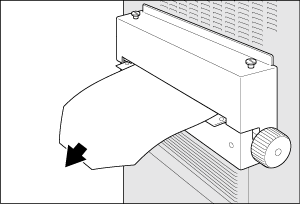

Al pulsar [Inic. transf.] en el panel táctil de la unidad principal, el medio de impresión sale de la sección de entrega de la unidad principal. Transfiera el medio aproximadamente 2 m/6,56" y, a continuación, pulse [Parar transf.].

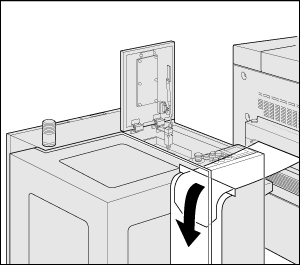

Abra la cubierta superior del bobinador de rollos RW-201.
Abra la puerta frontal del bobinador de rollos RW-201 y mueva la palanca para separar el rodillo de goma.
Introduzca el borde delantero del medio de impresión, directamente a lo largo de la placa guía, debajo de la entrada del bobinador de rollos RW-201.
Abra el ángulo de la varilla de compresión para facilitar la inserción del medio de impresión.

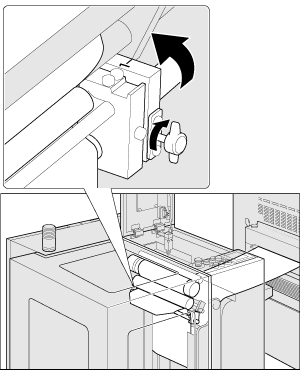

Afloje los tornillos de mariposa de la varilla de compresión para aumentar el ángulo de la varilla de compresión.

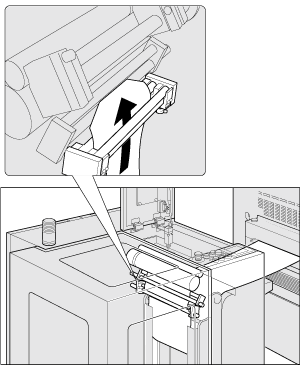

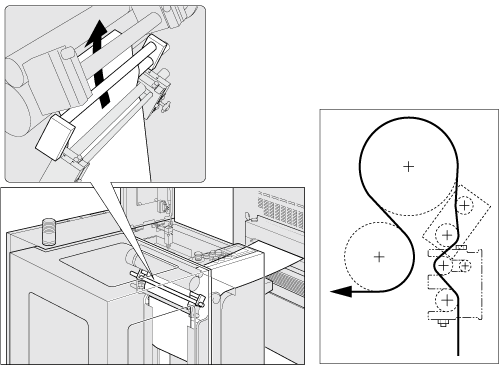

Inserte el borde delantero del medio de impresión en la varilla de compresión y arrástrelo hacia arriba.
Si no es posible insertar el medio de impresión, ajuste la posición del panel lateral.

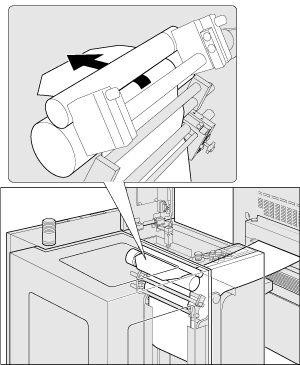

Arrastre el borde delantero del medio de impresión pasando por el rodillo de tracción.
Enrosque el borde delantero del medio de impresión para que pueda introducirse fácilmente entre la varilla de compresión y el rodillo de tracción.

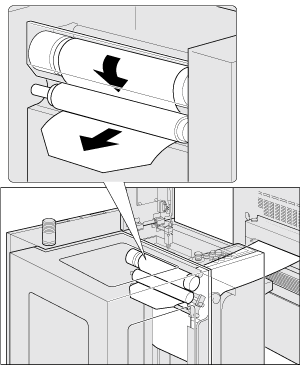

Introduzca el medio de impresión debajo del rodillo de goma.
Arrastre el borde delantero del medio de impresión pasando directamente por el rodillo de tracción.
Transfiera el medio de impresión hasta que el borde delantero aparezca por debajo del rodillo guía devanador.

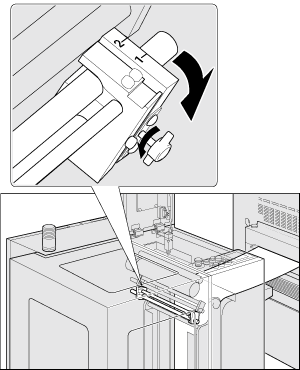

Retorne el ángulo de la varilla de compresión a la posición original y fíjela.
Alinee la posición de la varilla de compresión con la posición "1" y apriete los tornillos de mariposa de la varilla de compresión.
Mueva el medio de impresión hacia atrás y hacia delante para ajustar la posición al valor de referencia.

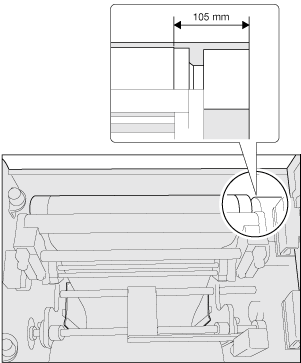

Posición de referencia: a 105 mm (±0,25 mm)/4,13" (±0,01") de distancia de la superficie metálica interior del bobinador de rollos RW-201
Ajuste la posición del panel lateral a 2 mm (±1 mm)/0,08"(±0,04") de distancia del borde delantero del medio de impresión. Para obtener más información sobre cómo ajustar la posición, consulte Ajuste de las posiciones del medio de impresión y de las piezas
Alinee la guía de medios de impresión con el papel en ambos extremos de la varilla de compresión.
Alinee la guía de medios de impresión posterior con la línea roja.Alinee la guía de medios de impresión frontal con el papel.

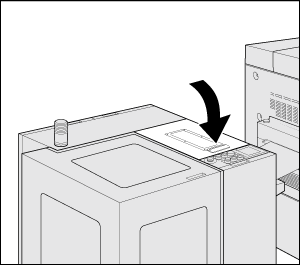

Cierre la cubierta superior del bobinador de rollos RW-201.
Vaya a Ajuste del cilindro de medios de impresión en el eje de devanado del bobinador de rollos RW-201.
