Ajuste del cilindro de medios de impresión en el eje de devanado del bobinador de rollos RW-201

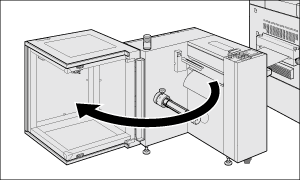

Abra la cubierta de medios de impresión del bobinador de rollos RW-201.

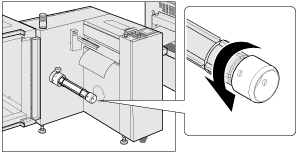

Gire hacia la izquierda el mango extractor/introductor del ojal del bobinador de rollos RW-201 y confirme que el ojal está alojado en el eje de devanado.
Colocación del cilindro de medios de impresión en el eje de devanado.
Deslice el cilindro de medios de impresión sobre el eje de devanado hasta que llegue al tope.
Verifique que el extremo del cilindro de medios de impresión está ajustado a 105 mm (±0,25 mm)/4,13" (±0,01") de distancia de la superficie metálica interior del bobinador de rollos RW-201.
Sostenga el cilindro de medios de impresión y gire hacia la derecha el mango extractor/introductor del ojal hasta que llegue al tope y el cilindro de medios quede fijado.
Introduzca un destornillador Phillips en el orificio del mango extractor/introductor del ojal para girar el mango hacia la derecha.
Si el medio de impresión no está fijado correctamente, el eje de devanado puede girar innecesariamente. Tenga en cuenta que puede dañar el cilindro de medios de impresión si gira excesivamente el mango extractor/introductor del ojal.
Cuando apriete el mango extractor/introductor del ojal, introduzca un destornillador Phillips o una herramienta similar a través del orificio del eje de devanado para que el eje de devanado quede fijo, o sujete con la mano el asa de fijación del eje de devanado para fijar dicho eje.
Pegue el medio de impresión al cilindro con cinta adhesiva.
Pegue siempre el centro, la parte posterior y frontal en este orden para que la tensión del medio de impresión sea uniforme.
Cierre la cubierta de medios de impresión del bobinador de rollos RW-201.
Vaya a Ajuste del medio de impresión.
