Carga del medio de impresión en la sección delantera

En esta sección, se describe cómo cargar el medio de impresión en la sección delantera.

  • Encienda previamente el interruptor de alimentación principal y el interruptor de alimentación secundario de la unidad principal y el interruptor de alimentación del bobinador de rollos RW‑101/bobinador de rollos RW-201.

Preparativos para la carga del medio de impresión en la sección delantera

Antes de cargar el medio de impresión en la sección delantera, desenrolle 1,5 m/11,1" de papel. En esta sección, se describe solo el manejo del bobinador de rollos RW-101 y el arrastre del medio de impresión.

  • Si la máquina se ha detenido mediante una PARADA DE EMERGENCIA, pulse REINICIO EMERG en el panel de control del bobinador de rollos RW-101 o del bobinador de rollos RW-201.

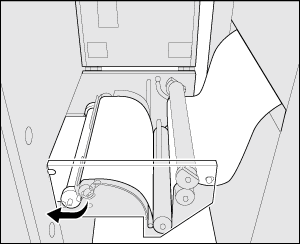

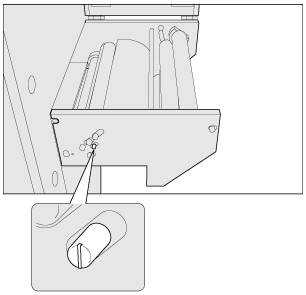

  1. Abra la puerta frontal del bobinador de rollos RW-101 y mueva la palanca para presionar el rodillo de goma.

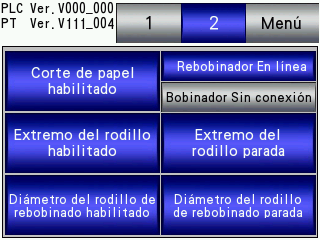

  2. En el panel táctil del bobinador de rollos RW-201, seleccione [Menú] - [1. Estado de la máquina/2. Ajuste de la máquina] - [2] y, a continuación, ajuste [Bobinador Sin conexión], [Rebobinador En línea].
    Esto habilita el bobinador de rollos RW-101 para funcionar de forma independiente.

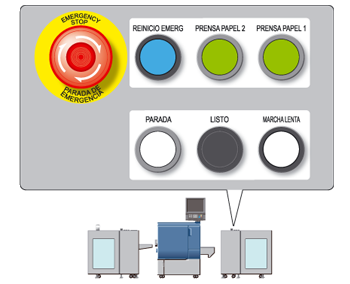

  3. Pulse LISTO en el panel de control del bobinador de rollos RW-101.

    Suena la alarma de preparado.

  4. Cuando la alarma haya dejado de sonar, pulse MARCHA LENTA en el panel de control del bobinador de rollos RW-101.

    Mientras se pulsa MARCHA LENTA, es posible arrastrar el medio de impresión del bobinador de rollos RW-101.

    • Pulse MARCHA LENTA hasta cinco segundos después de pulsar LISTO y sonará la alarma de preparado. Pasados cinco segundos, pulse LISTO para reanudar la alimentación.

    • Pulse MARCHA LENTA del bobinador de rollos RW-101 y arrastre el medio de impresión lo necesario para completar la carga del medio.

  5. El ventilador de bucle se para automáticamente después de cinco segundos.

    • Si desea pararlo inmediatamente, pulse PARADA en el panel de control del bobinador de rollos RW-101.

Carga del medio de impresión en la sección delantera

  1. Abra la cubierta superior de la sección delantera.

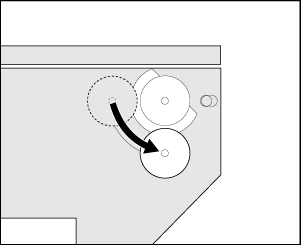

  2. Confirme que la posición del rodillo tensor 2 es "Inferior".

  3. Confirme que el rodillo alineador se ha ajustado en "Rotar".

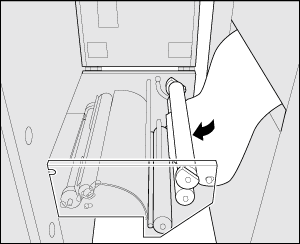

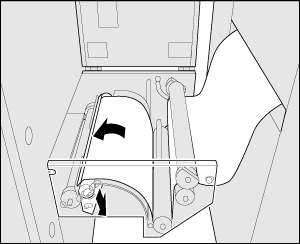

  4. Introduzca el borde del medio de impresión entre el rodillo tensor 1 y el rodillo tensor 2.

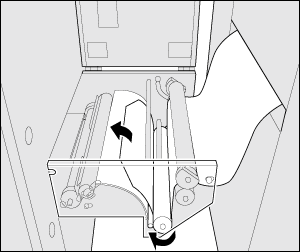

  5. Pase el borde del medio de impresión entre el rodillo tensor 3 y el rodillo tensor 4 desde debajo del rodillo tensor 3 y desplace el medio de impresión a lo largo de la placa guía.

  6. Inserte el borde del medio de impresión entre el rodillo alineador y la placa guía.

    • Confirme que la guía de medios de impresión del rodillo tensor 1 y la guía limitadora del rodillo limitador están posicionados correctamente.

    • Mueva el medio de impresión hacia atrás y hacia delante para ajustar la posición al valor de referencia.

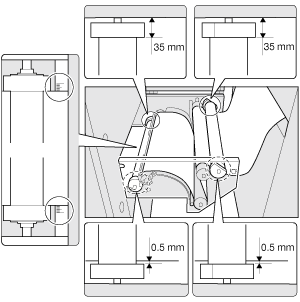

      Posición de referencia:
      ・ La guía de medios de impresión (posterior) del rodillo tensor 1 debe estar separada 35 mm (±0,25 mm)/1,38" (±0,01") de la superficie metálica.
      ・ La guía de medios de impresión (frontal) del rodillo tensor 1 debe estar separada 0,5 mm (±0,25 mm)/0,02" (±0,01") del medio de impresión.
      ・ La guía limitadora (posterior) del rodillo limitador debe estar separada 35 mm (±0,25 mm)/1,38" (±0,01") de la superficie metálica.
      ・ La guía limitadora (frontal) del rodillo limitador debe estar separada 0,5 mm (±0,25 mm)/0,02" (±0,01") del medio de impresión.

  7. Debajo de la sección delantera, extraiga el medio de impresión desde la parte inferior del rodillo limitador.

  8. Tire hacia fuera del papel situado debajo de la sección delantera.

    Vaya a Carga del medio de impresión en la unidad principal.
