Carga del medio de impresión en el eje de alimentación del bobinador de rollos RW-101
En esta sección, se explica cómo cargar el medio de impresión en el eje de alimentación del bobinador de rollos RW-101.

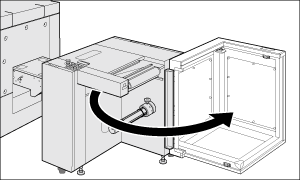

Abra la cubierta de medios de impresión del bobinador de rollos RW-101.
Abra completamente la cubierta de medios de impresión hasta que haga tope.

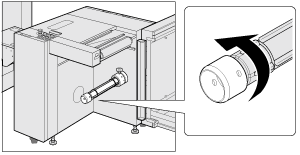

Gire hacia la izquierda el mango extractor/introductor del ojal y verifique que el ojal está alojado en el eje de alimentación.
Si el mango extractor/introductor del ojal está demasiado apretado y no puede girarse con la mano, introduzca un destornillador Phillips en el orificio del mango extractor/introductor del ojal y gírelo.
Si el cilindro de medios de impresión está sobre el eje de alimentación cuando vaya a sustituir el medio de impresión, retírelo.
Para sustituir el medio de impresión, retírelo del eje de alimentación utilizando un dispositivo elevador, etc.

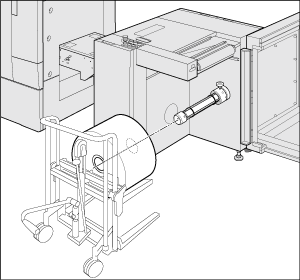

Utilice un dispositivo elevador para alinear el centro del cilindro de medios de impresión con el eje de alimentación.
Coloque el medio de impresión en el eje de alimentación.

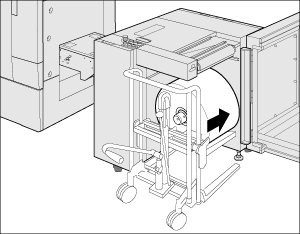

Cuando el medio de impresión se haya introducido hasta la mitad del eje de alimentación, extraiga el dispositivo elevador y empuje con precaución el medio de impresión hasta el final. Tenga en cuenta que aplicar un golpe fuerte al bobinador de rollos RW-101 afecta la posición de ajuste de la máquina y podría provocar una ondulación.
Si el medio de impresión está bloqueado en la parte trasera y no se puede empujar en el momento de colocarlo, levante la parte trasera del medio de impresión para desplazarlo.

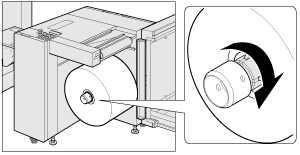

Gire hacia la derecha el mango extractor/introductor del ojal hasta que haga tope mientras sujeta el medio de impresión y apriételo.

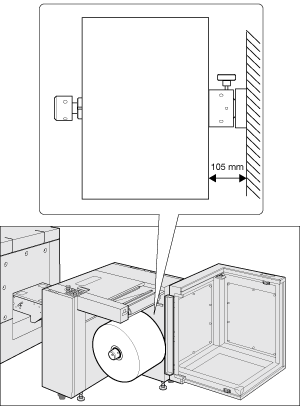

Verifique que el borde del medio de impresión está a 105 mm (±0,25 mm)/4,13" (±0,01") de la superficie metálica interior del bobinador de rollos RW-101.

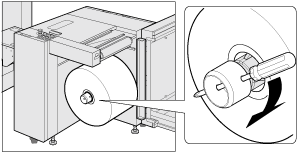

Introduzca un destornillador Phillips, etc., en el orificio del mango extractor/introductor del ojal y apriételo girando hacia la derecha.
Si los medios de impresión no están retenidos correctamente, el eje de alimentación puede girar libremente. Tenga en cuenta que puede dañar el cilindro de medios de impresión si gira excesivamente el mango extractor/introductor del ojal.

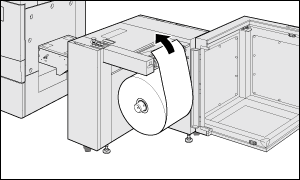

Extraiga el borde del medio de impresión.
Desactive la tensión del árbol de alimentación para facilitar la extracción del medio de impresión. Puede cambiar la tensión del árbol de alimentación en la pantalla [Alimentación de papel] del panel táctil del bobinador de rollos RW-201 (Pantalla 1. Devanado/2. Alimentación de papel).
Al cargar el medio de impresión, consulte Cargue el medio de impresión en el bobinador de rollos RW-101.
Al sustituir el medio de impresión, consulte Conecte el medio de impresión utilizando la superficie de trabajo del bobinador de rollos RW-101.
