Cargue el medio de impresión en el bobinador de rollos RW-101

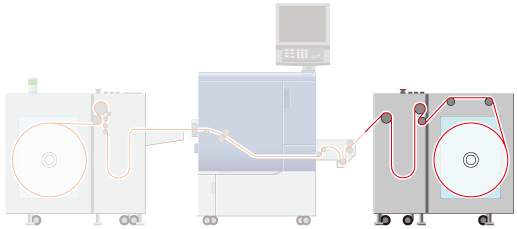

En esta sección, se describe cómo cargar el medio de impresión en el bobinador de rollos RW-101.
Corte las puntas del medio de impresión de forma que obtenga dos triángulos.
Según se muestra en el diagrama inferior, cortar el borde de este modo facilita la introducción en el bobinador de rollos RW-101.

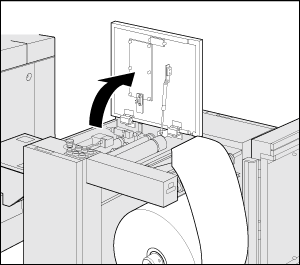

Abra la cubierta superior del bobinador de rollos RW-101.

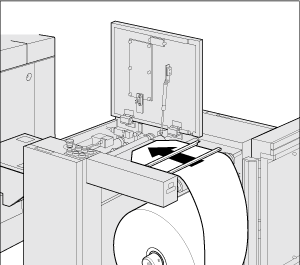

Pase el borde del medio de impresión por debajo de la varilla de sujeción del medio de impresión 1 y la varilla de sujeción del medio de impresión 2 de la superficie de trabajo.
Si la varilla de sujeción del medio de impresión 1 y la varilla de sujeción del medio de impresión 2 de la superficie de trabajo están bajadas, pulse PRENSA PAPEL 1 y PRENSA PAPEL 2 para subirlas.

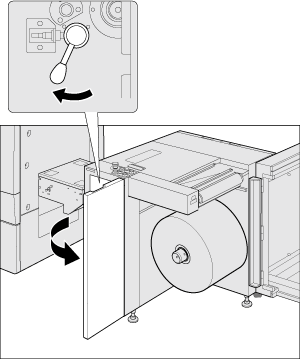

Abra la puerta frontal del bobinador de rollos RW-101 y mueva la palanca para separar el rodillo de goma.
Introduzca el borde del medio de impresión debajo del rodillo guía de alimentación y desplace el medio de impresión.
El borde del medio de impresión aparece entre el rodillo guía de alimentación y el rodillo de tracción.

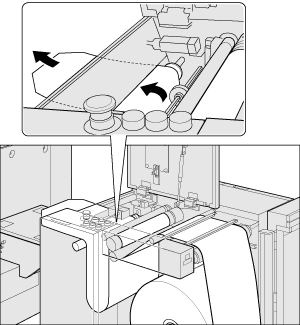

Introduzca el borde del medio de impresión entre el rodillo de tracción y el rodillo de goma.

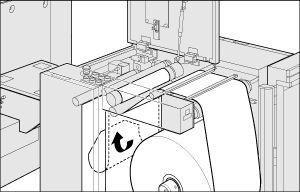

Desplace el medio de impresión a lo largo de la placa guía desde la parte inferior del rodillo.
El borde del medio de impresión aparece entre el rodillo y el rodillo guía de alimentación.
Pase el borde del medio de impresión desde el bobinador de rollos RW-101 sobre el rodillo guía de alimentación.
Mueva el medio de impresión hacia atrás y hacia delante para ajustar la posición al valor de referencia.

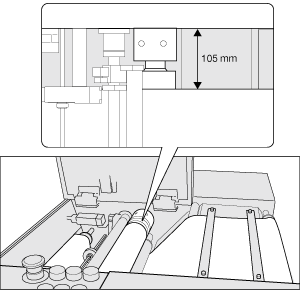

Posición de referencia: a 105 mm (±0,25 mm)/4,13" (±0,01") de distancia de la superficie metálica interior del bobinador de rollos RW-101

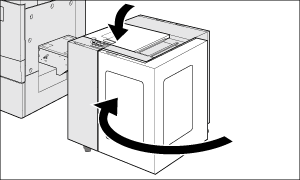

Cierre la cubierta superior y la cubierta de medios de impresión.
