Inicio ConfiguraciónPantalla 1. Bobinado/2. Alimentación de papel

Pantalla [1. Bobinado/2. Alimentación de papel]

Pantalla [Bobinado]

En la pantalla [Menú], pulse [1. Bobinado/2. Alimentación de papel] - [1] para visualizar la pantalla.

N.º

Nombre

Descripción

1

[Diámetro del rodillo actual de rebobinado]

Muestra el diámetro actual del rollo devanado en el bobinador de rollos RW-201.

2

[Tensión de rebobinado]

Especifica la tensión del eje de devanado del bobinador de rollos RW-201.

Debe ajustarse en 10 kgf para un funcionamiento normal.

3

[Diámetro máximo del rodillo/Diámetro del avisio preliminar]

Establece el diámetro de rollo máximo para el instante en que suena la alarma. Cuando se detecta el diámetro máximo, suena la alerta preliminar y la máquina funciona según lo ajustado para [Diámetro del rodillo de rebobinado parada]/[Diámetro del rodillo de rebobinado alerta] en la pantalla [Ajuste de la máquina].

Es posible introducir un máximo de 520 mm. Debe ajustarse en 500 mm para un funcionamiento normal.

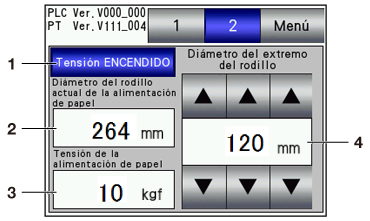

Pantalla [Alimentación de papel]

En la pantalla [Menú], pulse [1. Bobinado/2. Alimentación de papel] - [2] para visualizar la pantalla.

N.º

Nombre

Descripción

1

[Tensión ENCENDIDO]/[Tensión APAGADO]

Pulse [Tensión ENCENDIDO] para aplicar tensión al medio de impresión en el bobinador de rollos RW-101. Se aplicará el valor ajustado en [Tensión de alimentación de papel].

Al pulsar [Tensión APAGADO] no se inicia la impresión.

2

[Diámetro del rodillo actual de la alimentación de papel]

Muestra el diámetro actual del medio de impresión ajustado en el bobinador de rollos RW-101.

3

[Tensión de la alimentación de papel]

Especifica la tensión del eje de alimentación del bobinador de rollos RW-101.

Debe ajustarse en 10 kgf para un funcionamiento normal.

4

[Diámetro del extremo del rodillo]

Define el diámetro mínimo del medio de impresión ajustado en el bobinador de rollos RW-101. Cuando se detecta el final del rollo, la máquina funciona según lo ajustado en [Extremo del rodillo parada]/[Extremo del rodillo alerta] en la pantalla [Ajuste de la máquina].

Debe ajustarse en 120 mm para un funcionamiento normal. Para modificar la configuración, consulte Cómo ajustar un diámetro de final de rollo (ajuste con detección de falta de papel).

Cómo ajustar un diámetro de final de rollo (ajuste con detección de falta de papel)

Mejora la precisión de detección de falta de papel mediante el ajuste del diámetro de fin de rollo.

Mida el grosor (cola y soporte incluidos) del medio de impresión y el diámetro exterior de un cilindro de medios de impresión con un pie de rey o un microcalibrador y, a continuación, ajuste el diámetro de fin de rollo según se indica en la tabla siguiente.

    • Ajuste el valor medido como igual o menor que los valores en las filas y columnas.

    • Ejemplo: si el grosor del medio de impresión (cola y soporte incluidos) es de 0,090 y el diámetro exterior del cilindro de medios de impresión es de φ83,0, consulte el valor de la columna ≦0,100 y la fila ≦84,2 y ajuste el diámetro de fin de rollo a 94.

    • Si el valor ajustado es pequeño, el papel puede acabarse antes de que se detecte que falta papel. Ajuste un valor con una determinada cantidad de reserva.

    • Si el diámetro de fin de rollo se ha ajustado cerca del final del papel, ajuste la configuración cada vez que sustituya el medio de impresión.

    X: grosor del papel

    Y: diámetro exterior φ del cilindro de medios de impresión

    X (mm)

    ≦0,025

    ≦0,050

    ≦0,075

    ≦0,100

    ≦0,125

    Y (mm)

    ≦78,2

    83

    85

    86

    88

    89

    ≦80,2

    85

    87

    88

    90

    91

    ≦82,2

    87

    89

    90

    92

    93

    ≦84,2

    89

    91

    92

    94

    95

    ≦86,2

    91

    93

    94

    95

    97

    ≦88,2

    93

    95

    96

    97

    99

    ≦90,2

    95

    96

    98

    99

    101

    ≦92,2

    97

    98

    100

    101

    102

    ≦94,2

    99

    100

    102

    103

    104

    ≦96,2

    101

    102

    104

    105

    106

    ≦98,2

    103

    104

    106

    107

    108

    ≦100,2

    105

    106

    107

    109

    110

    ≦102,2

    107

    108

    109

    111

    112

    ≦104,2

    109

    110

    111

    112

    114

    ≦106,2

    111

    112

    113

    114

    116

    X (mm)

    ≦0,150

    ≦0,175

    ≦0,200

    ≦0,225

    ≦0,250

    Y (mm)

    ≦78,2

    91

    92

    94

    95

    97

    ≦80,2

    93

    94

    96

    97

    98

    ≦82,2

    95

    96

    97

    99

    100

    ≦84,2

    96

    98

    99

    100

    102

    ≦86,2

    98

    99

    101

    102

    103

    ≦88,2

    100

    101

    103

    104

    105

    ≦90,2

    102

    103

    104

    106

    107

    ≦92,2

    104

    105

    106

    107

    109

    ≦94,2

    105

    107

    108

    109

    110

    ≦96,2

    107

    109

    110

    111

    112

    ≦98,2

    109

    110

    112

    113

    114

    ≦100,2

    111

    112

    113

    115

    116

    ≦102,2

    113

    114

    115

    116

    117

    ≦104,2

    115

    116

    117

    118

    119

    ≦106,2

    117

    118

    119

    120

    121
