Medium in das Hauptsystem einsetzen

In diesem Abschnitt wird die Vorgehensweise beim Einsetzen des Mediums in das Hauptsystem beschrieben.

  • Schalten Sie zunächst den Hauptschalter und den Ein-/Aus-Schalter des Hauptsystems sowie den Netzschalter des Rollenwicklers RW-101/Rollenwicklers RW-201 ein.

  • Legen Sie beim Einsetzen des Mediums in das Hauptsystem die Spannung folgendermaßen fest. Ausführliche Informationen über den Einstellungsvorgang finden Sie Festlegen der Spannung gemäß Papiertyp und -stärke (-gewicht).
    Position der Spannrolle 2: Oben
    Status der Ausrichtrolle: Drehen
    Luftstrom der Papiereinzugslüftung: Auto

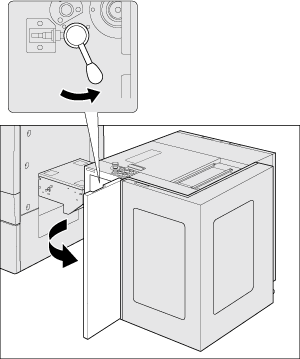

  1. Öffnen Sie die Frontklappe des Rollenwicklers RW-101 und bewegen Sie den Hebel, um die Gummiwalze anzudrücken.

  2. Wählen Sie im Touch Display am Rollenwickler RW-201 [Menü] - [1,Maschinenstatus/2,Maschineneinstellung] - [2], um die Parameter für [Abwickler Online], [Umwickler Offline] festzulegen.

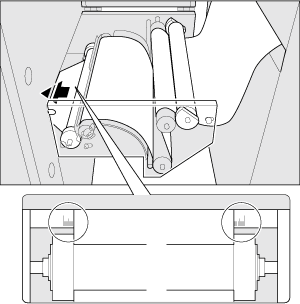

  3. Setzen Sie die Vorderkante des Mediums in das Hauptsystems ein.

    Stellen Sie sicher, dass sich das Medium in der Mitte der Skalenmarkierungen am Hauptsystem befindet.

    • Schalten Sie das System ein, bevor Sie die Vorderkante des Mediums in das Hauptsystems einsetzen. Wenn die Vorderkante des Mediums eingesetzt wird, bevor das System eingeschaltet wird, wird beim Einschalten des Systems der Staucode J-1755 angezeigt.

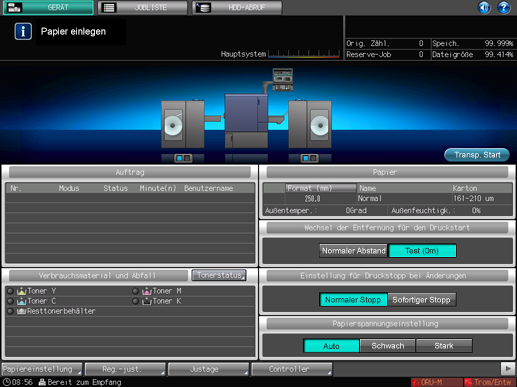

  4. Führen Sie das Medium in das Innere des Hauptsystems ein, bis [Transp. Start] im Bildschirm [GERÄT] am Touch Display des Hauptsystems aufleuchtet.

    • Halten Sie die Zufuhr des Mediums an, wenn [Transp. Start] aufleuchtet. Der automatische Stopp funktioniert unter Umständen nach dem Drücken auf [Transp. Start] nicht, wenn die Vorderkante des Mediums bis in die Nähe der Ausgabe des Hauptsystems reicht.

  5. Drücken Sie auf [Transp. Start].

    Das Medium wird durch das Hauptsystem geführt und automatisch angehalten.

    • Wenn die Statusanzeige unter Rollenwickler RW-101 im Bildschirm [GERÄT] am Touch Display des Hauptsystems rot aufleuchtet, weist das auf einen Fehler hin. Nehmen Sie eine Fehlerüberprüfung vor und beseitigen Sie das Problem.
      Ausführliche Informationen finden Sie Fehler-Bildschirm.

    • Wenn ein hartes, dickes Medium verwendet wird, während die Spannrolle 2 auf "Oben" eingestellt ist, können Papierstaus verursacht werden. Wenn häufig Staus auftreten, ändern Sie die Position der Spannrolle 2 zu "Unten". Ausführliche Informationen über die Änderung der Position finden Sie Festlegen der Spannung gemäß Papiertyp und -stärke (-gewicht).

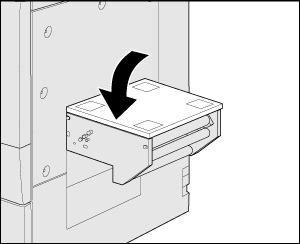

  6. Schließen Sie die obere Abdeckung des Einzugsbereichs.

    Vergewissern Sie sich vor dem Schließen der oberen Abdeckung, dass die Kante des Mediums nicht außerhalb der Führung liegt.
