Medium auf den Rollenwickler RW-201 aufsetzen

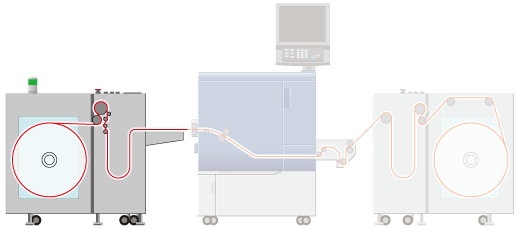

In diesem Abschnitt wird die Vorgehensweise beim Aufsetzen des Mediums auf den Rollenwickler RW-201 beschrieben.

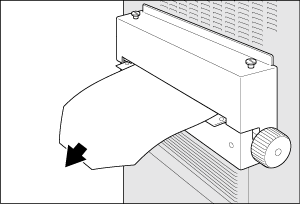

  1. Wenn Sie auf [Transp. Start] am Touch Display des Hauptsystems drücken, wird das Medium im Ausgabebereich des Hauptsystems ausgegeben. Transportieren Sie das Medium ca. 2 m / 6,56" und drücken Sie dann auf [Transp. Stopp].

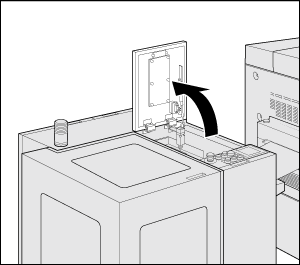

  2. Öffnen Sie die obere Abdeckung des Rollenwicklers RW-201.

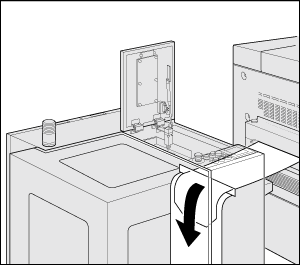

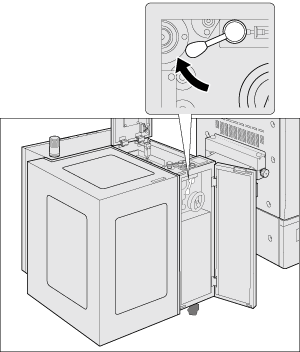

  3. Öffnen Sie die Frontklappe des Rollenwicklers RW-201 und bewegen Sie den Hebel, um die Gummiwalze abzunehmen.

  4. Setzen Sie die Vorderkante des Mediums direkt entlang der Führungsplatte unter dem Einzug des Rollenwicklers RW-201 hindurch ein.

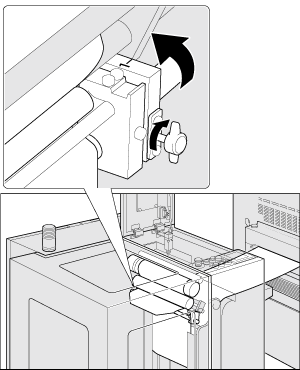

  5. Vergrößern Sie den Winkel der Andruckleiste, so dass das Medium leichter eingesetzt werden kann.

    Lösen Sie die Daumenschrauben der Andruckleiste, um den Winkel der Andruckleiste zu vergrößern.

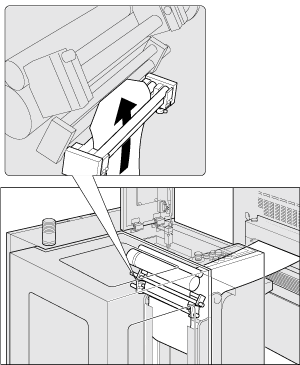

  6. Führen Sie die Kante des Mediums in die Andruckleiste ein und ziehen Sie sie nach oben.

    • Wenn das Medium nicht eingeführt werden kann, passen Sie die Position der Seitenplatte an.

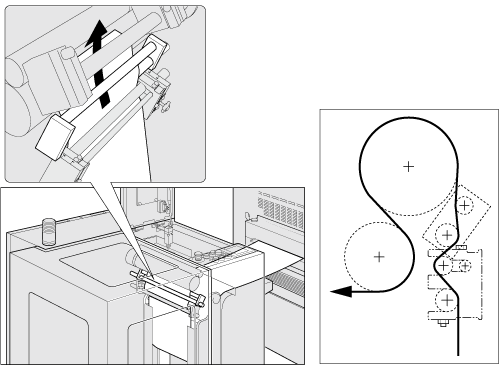

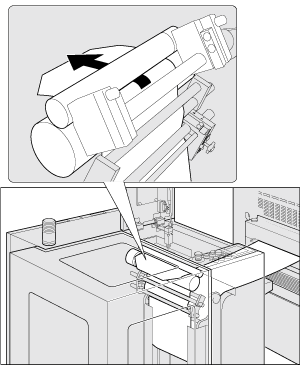

  7. Ziehen Sie die Vorderkante des Mediums über die Zugrolle.

    Rollen Sie die Vorderkante des Mediums leicht auf, damit das Medium einfacher zwischen Andruckleiste und Zugrolle eingeführt werden kann.

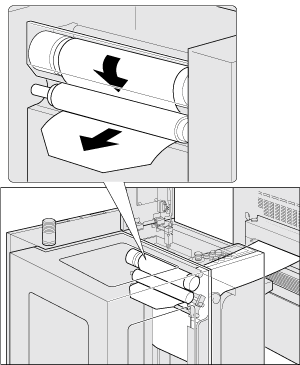

  8. Führen Sie das Medium unter der Gummiwalze hindurch.

  9. Ziehen Sie die Vorderkante des Mediums direkt über die Zugrolle.

    Transportieren Sie das Medium, bis die Vorderkante unter der Wickelführungsrolle hindurch geführt ist.

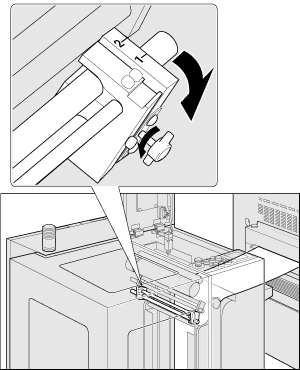

  10. Bringen Sie die Andruckleiste wieder in ihre ursprüngliche Position und fixieren Sie sie.

    Stellen Sie die Andruckleiste auf die Position "1" und ziehen Sie dann die Daumenschrauben der Andruckleiste an.

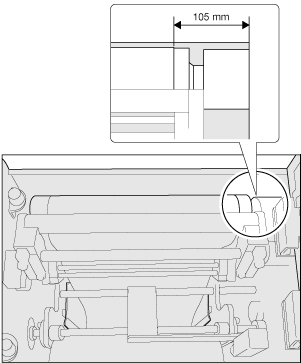

  11. Bewegen Sie das Medium vor und zurück, um die Position auf die Referenzposition einzustellen.

    Referenzposition: 105 mm (±0,25 mm) / 4,13" (±0,01") von der metallischen Oberfläche im Inneren des Rollenwicklers RW-201

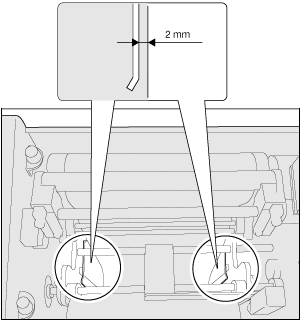

    • Positionieren Sie die Seitenplatte in einem Abstand von 2 mm (±1 mm) / 0,08" (±0,04") von der Vorderkante des Mediums. Ausführliche Informationen zur Anpassung der Position finden Sie Positionen des Mediums und der Teile anpassen

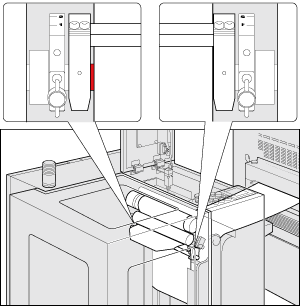

  12. Richten Sie die Medienführung an beiden Enden der Andruckleiste am Papier aus.

    Richten Sie die hintere Medienführung an der roten Linie aus.

    Richten Sie die vordere Medienführung am Papier aus.

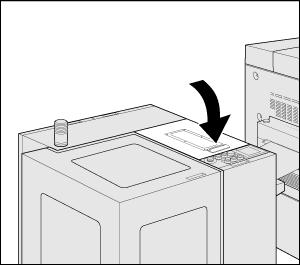

  13. Schließen Sie die obere Abdeckung des Rollenwicklers RW-201.

    Gehe zu Medienkern auf die Wickelwelle des Rollenwicklers RW-201 aufsetzen.
