Medium auf die Zufuhrwelle am Rollenwickler RW-101 aufsetzen

In diesem Abschnitt wird die Vorgehensweise beim Aufsetzen des Mediums auf die Zufuhrwelle am Rollenwickler RW-101 beschrieben.

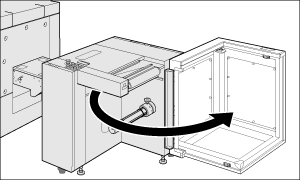

  1. Öffnen Sie die Medienabdeckung des Rollenwicklers RW-101.

    Öffnen Sie die Medienabdeckung vollständig bis zum Anschlag.

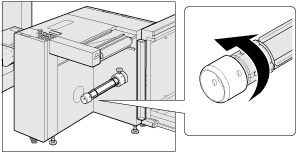

  2. Drehen Sie den Haltekeil-Vorschub-/-Rückzugshebel gegen den Uhrzeigersinn und vergewissern Sie sich, dass sich der Haltekeil in der Zufuhrwelle befindet.

    Wenn der Haltekeil-Vorschub-/-Rückzugshebel festsitzt und nicht von Hand gedreht werden kann, führen Sie einen Kreuzschlitzschraubendreher in das Loch am Haltekeil-Vorschub-/-Rückzugshebel ein und drehen Sie ihn.

    • Wenn beim Wechseln des Mediums der Medienkern auf der Zufuhrwelle sitzt, entfernen Sie ihn.

    • Entfernen Sie das Medium mit Hilfe einer Hubvorrichtung von der Zufuhrwelle.

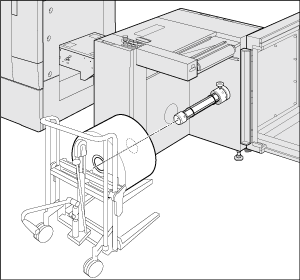

  3. Richten Sie mit einer Hubvorrichtung die Mitte des Medienkerns an der Zufuhrwelle auf.

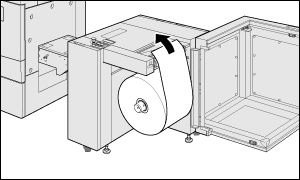

  4. Setzen Sie das Medium auf die Zufuhrwelle auf.

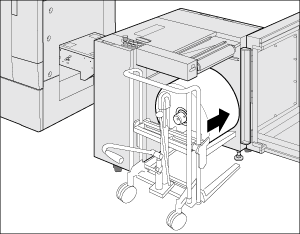

    • Wenn das Medium bis zur Hälfte auf die Zufuhrwelle aufgesetzt ist, ziehen Sie die Hubvorrichtung nach vorn und drücken das Medium vorsichtig nach hinten. Beachten Sie, dass ein starker Stoß gegen den Rollenwickler RW-101 Auswirkungen auf die eingestellte Position des Systems haben kann, was möglicherweise zu einer Verwindung des Mediums führt.

    • Wenn das Medium beim Einsetzen an der Rückseite festklemmt und nicht mehr hineingedrückt werden kann, heben Sie die Rückseite des Mediums an und bewegen es zur gewünschten Position.

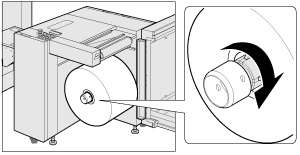

  5. Drehen Sie den Haltekeil-Vorschub-/-Rückzugshebel im Uhrzeigersinn bis zum Anschlag, während Sie das Medium festhalten.

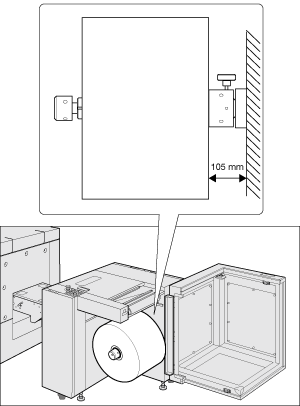

    • Vergewissern Sie sich, dass sich die Kante des Mediums in einem Abstand von 105 mm (±0,25 mm) / 4,13" (±0,01") von der metallischen Oberfläche im Inneren des Rollenwicklers RW-101 befindet.

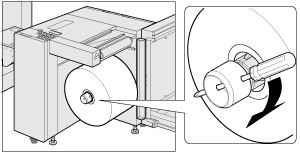

  6. Führen Sie einen Kreuzschlitzschraubendreher in das Loch am Haltekeil-Vorschub-/-Rückzugshebel ein und drehen Sie ihn im Uhrzeigersinn.

    • Wenn das Medium nicht ordnungsgemäß gehalten wird, kann sich die Zufuhrwelle unnötigerweise drehen. Beachten Sie, dass bei einer zu starken Drehung des Haltekeil-Vorschub-/-Rückzugshebels der Medienkern beschädigt werden kann.

  7. Ziehen Sie die Kante des Mediums heraus.

    • Schalten Sie die Spannung für die Zufuhrwelle aus, um das Medium leichter herausziehen zu können. Sie können die Spannung für die Zufuhrwelle im Bildschirm [Papiereinzug] am Touch Display des Rollenwicklers RW-201 (1, Drehen/2, Papiereinzug) umstellen.
