BenutzerwartungUmgang mit PapierEinsetzen des MediumsMedium auf den Rollenwickler RW-101 aufsetzenMedium auf den Rollenwickler RW-101 aufsetzen

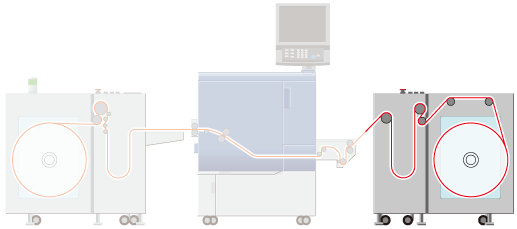

In diesem Abschnitt wird die Vorgehensweise beim Aufsetzen des Mediums auf den Rollenwickler RW-101 beschrieben.

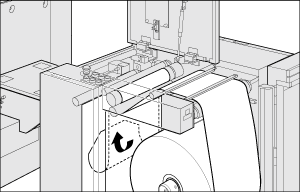

Schneiden Sie die Ecken des Mediums so, dass Dreiecke entstehen.

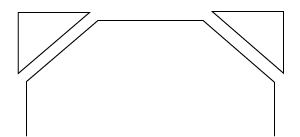

Wenn die Kante des Mediums so wie in der folgenden Abbildung gezeigt geschnitten wird, lässt sich das Medium leichter auf den Rollenwickler RW-101 aufsetzen.
Öffnen Sie die obere Abdeckung des Rollenwicklers RW-101.
Führen Sie die Kante des Mediums unter die Medienandruckleiste 1 und die Medienandruckleiste 2 des Arbeitstischs.
Wenn die Medienandruckleiste 1 und die Medienandruckleiste 2 des Arbeitstischs abgesenkt sind, drücken Sie auf BAHNGREIFER 1 und BAHNGREIFER 2, um sie anzuheben.

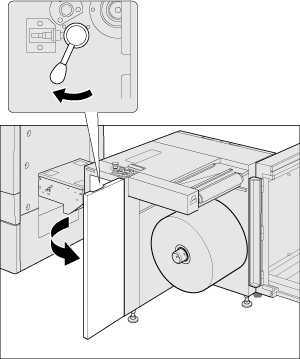

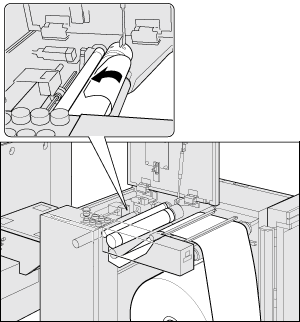

Öffnen Sie die Frontklappe des Rollenwicklers RW-101 und bewegen Sie den Hebel, um die Gummiwalze abzunehmen.

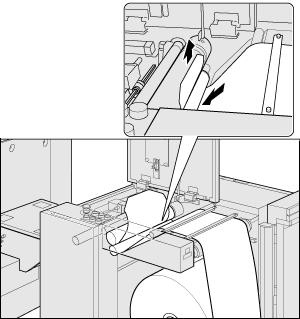

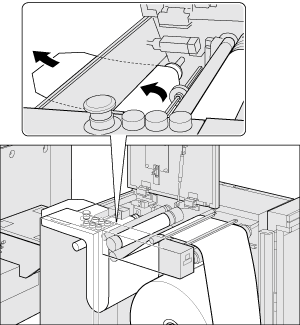

Führen Sie die Kante des Mediums unter die Einzugsführungsrolle und bewegen Sie das Medium.
Die Kante des Mediums wird zwischen der Einzugsführungsrolle und der Zugrolle gezeigt.
Führen Sie das Medium zwischen die Zugrolle und die Gummiwalze.
Bewegen Sie das Medium entlang der Führungsplatte über die Unterseite der Rolle.
Die Kante des Mediums wird zwischen der Rolle und der Einzugsführungsrolle gezeigt.

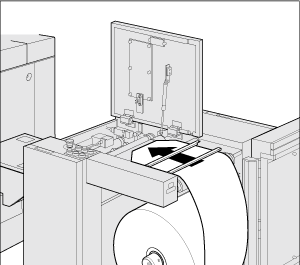

Führen Sie die Kante des Mediums vom Rollenwickler RW-101 entlang der Einzugsführungsrolle.
Bewegen Sie das Medium vor und zurück, um die Position auf die Referenzposition einzustellen.

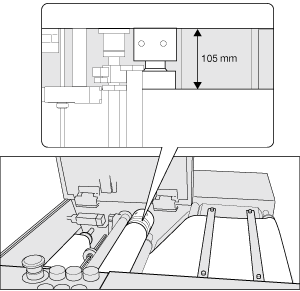

Referenzposition: 105 mm (±0,25 mm) / 4,13" (±0,01") von der metallischen Oberfläche im Inneren des Rollenwicklers RW-101

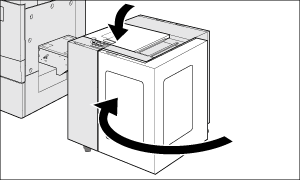

Schließen Sie die obere Abdeckung und die Medienabdeckung.
