Fehlerbehebung

Papierstau im Inneren des Hauptsystems beseitigen

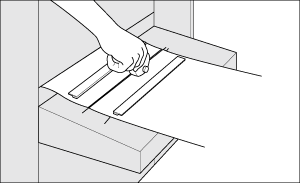

  1. Schneiden Sie das Papier auf dem Arbeitstisch des Rollenwicklers RW-201.

    Fixieren Sie das Papier vor dem Schneiden mit Hilfe der mitgelieferten Magnetleisten auf dem Arbeitstisch.

    • Achten Sie beim Schneiden des Papiers darauf, sich keine Schnittverletzungen an den Händen oder Fingern zuzuziehen.

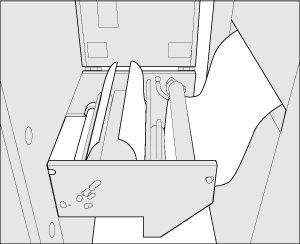

  2. Öffnen Sie die obere Abdeckung des Einzugsbereichs, lockern Sie das Medium leicht auf und schneiden Sie das Medium dann mit einer Schere.

    • Achten Sie beim Schneiden des Papiers darauf, sich keine Schnittverletzungen an den Händen oder Fingern zuzuziehen.

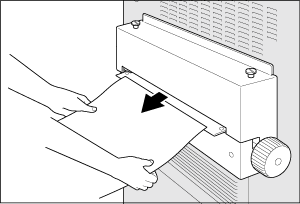

  3. Ziehen Sie das Medium aus dem Ausgabebereich heraus.

    Wenden Sie beim Herausziehen des Mediums nicht zu viel Kraft an und ziehen Sie das Medium gerade heraus.

    • Wenn der Staucode [J-3105] angezeigt wird, wickelt sich das Papier unter Umständen um die Fixiereinheit. Wenn das Papier nicht aus dem Ausgabebereich herausgezogen werden kann, wenden Sie sich an Ihren Servicetechniker. Wenn das Papier mit zu großer Kraft herausgezogen wird, können Systemprobleme auftreten.

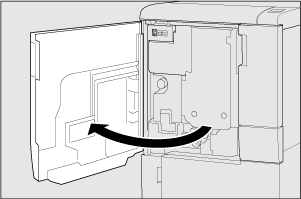

  4. Öffnen Sie die Frontklappe des Hauptsystems.

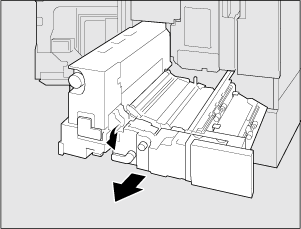

  5. Bewegen Sie den Hebel [M1] nach links und ziehen Sie dann den ADU heraus.

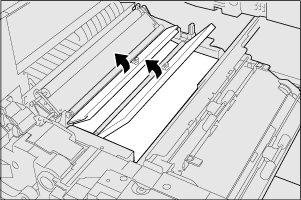

  6. Öffnen Sie die Abdeckung [M2] und die Abdeckung [M3] und überprüfen Sie, ob im Inneren des Systems Klebstoff- oder Papierreste vorhanden sind.

    • Wenn Klebstoff an den Teilen anhaftet, reinigen Sie das Innere des Systems.
      Überprüfen Sie, ob sich Klebstoff vom verklebten Teil abgelöst hat und an der Führungsplatte haftet. Überprüfen Sie außerdem, ob überschüssiger Klebstoff von den Rändern des Mediums herabtropft.

    • Wenn Papierreste vorhanden sind, entfernen Sie sie.

    • Wenn der Staucode [J-3112] angezeigt wird, überprüfen Sie, ob der Zentrierungssensor hinter der Abdeckung [M3] sauber ist.

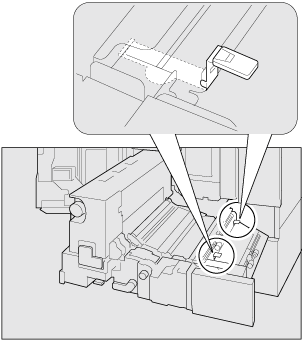

  7. Vergewissern Sie sich, dass sich die Blattfeder (hinten) und die Blattfeder (vorn) nicht gelöst haben.

    Berühren Sie NICHT den Fixierbereich der Transportfixiereinheit.

    • Es besteht Verbrennungsgefahr. Seien Sie besonders vorsichtig, wenn Sie die Transportfixiereinheit herausziehen oder den Fixierbereich öffnen.

    Legen Sie Ihre Hand oder Ihren Arm NICHT zwischen das Hauptsystem und die Transportfixiereinheit.

    • Wenn Sie elektrische Anschlüsse oder andere elektrischen Komponenten berühren, können Systemschäden oder unerwartete Probleme auftreten. Versuchen Sie bitte nicht, Arbeiten am System selbst auszuführen. Wenden Sie sich stattdessen an Ihren Servicetechniker.

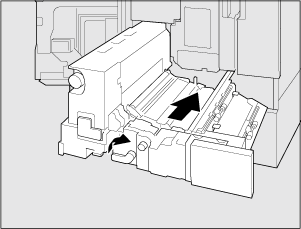

  8. Setzen Sie den ADU ein und bringen Sie den Hebel [M1] wieder in die ursprüngliche Position.

    • Setzen Sie den ADU vorsichtig ein, um starke Stöße zu vermeiden. Beachten Sie, dass ein starker Stoß gegen das Hauptsystem Auswirkungen auf die eingestellte Position des Hauptsystems haben kann, was möglicherweise zu einer Verwindung des Mediums führt.

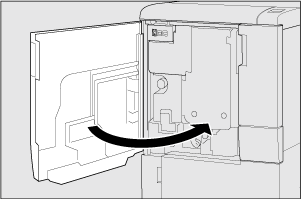

  9. Schließen Sie die Frontklappe des Hauptsystems.

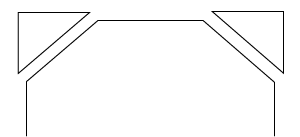

  10. Schneiden Sie die Ecken des Mediums im Einzugsbereich so, dass Dreiecke entstehen.

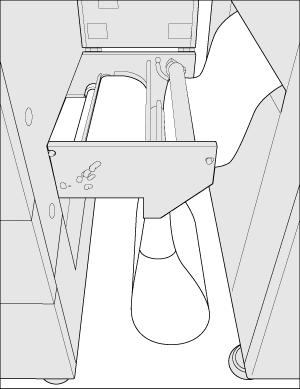

  11. Setzen Sie das Medium in den Einzugsbereich ein.

    Ziehen Sie das Medium unter dem Einzugsbereich heraus.

    • Achten Sie darauf, dass das eingesetzte Medium nicht den Boden berührt.

  12. Setzen Sie das Medium in das System ein.

    Ausführliche Informationen finden Sie auf der folgenden Seite.

        Medium in das Hauptsystem einsetzen

  13. Verkleben Sie die Verbindungsstelle des Mediums auf dem Arbeitstisch.

    Ausführliche Informationen finden Sie auf der folgenden Seite.

    Medium zusammenfügen (nach Reinigung/Beseitigung eines Papierstaus)
