[Frontal] Ajuste

Procedimiento

1
Pulse [Configuración pap.] en la pantalla [UN.PRINC.].
2

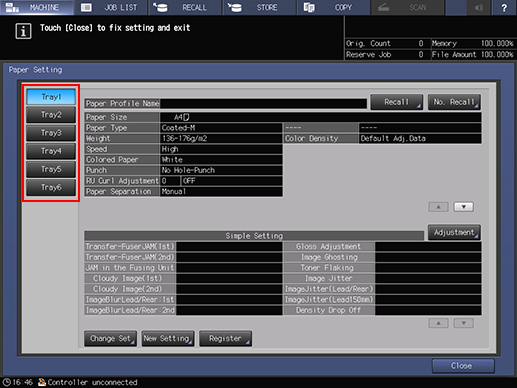

Presione la bandeja cargada con el papel con el que desee realizar el ajuste.
3
Pulse [Recuperar].
4

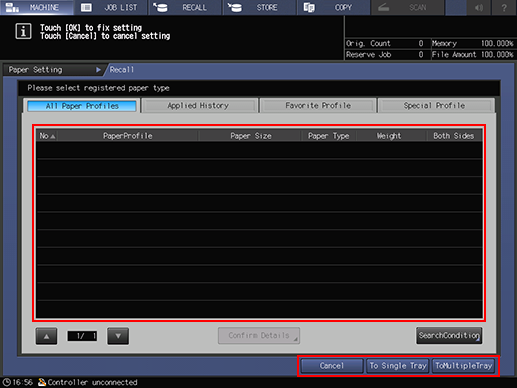

Seleccione el nombre de la marca del papel ([Perfil de papel]), el [Tamaño papel], el [TipoPapel] y el [Perfil de papel] con un [Peso] que sea igual al del papel que se va a ajustar, y pulse [Aceptar].

  • Si no hay ningún [Perfil de papel] que pueda seleccionar, pulse [Cancelar].

  • Si un [Perfil de papel] tiene datos de [Tamaño papel] o de [Dirección] distintos a los del papel cargado en la bandeja, la opción aparece en gris (inactiva) y no es posible seleccionarla.

5
Pulse [Cam. juego].
6
Pulse [Aj. ambas caras].

  • Se oye un sonido de motor cuando se eleva la Plataforma inferior de la bandeja. Cuando el sonido del motor cesa y se extrae la bandeja, la Plataforma inferior de la bandeja sube a la parte superior.

7
Compruebe que esté seleccionado [Frontal] y después pulse [Ajuste tabla].
8
Pulse [Modo impresión].

  • Gire el Mando de fijación de la plataforma inferior en sentido antihorario para aflojarlo, aléjelo de usted y gírelo en sentido horario en esa posición para fijarlo. La Plataforma inferior de la bandeja descenderá.

9

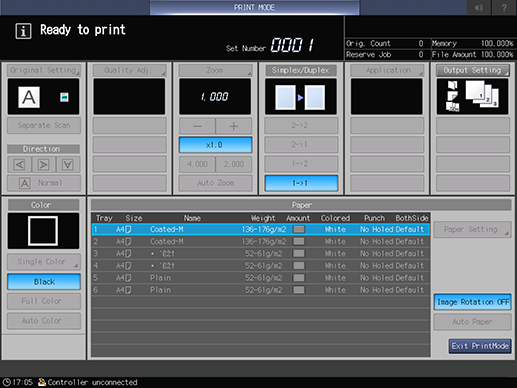

Pulse Iniciar en el Panel de control cuando aparezca la pantalla [MODO IMPR.].

Se expulsa un gráfico. Imprima 3 gráficos.

10
Pulse [Salir ModoImpr].
11

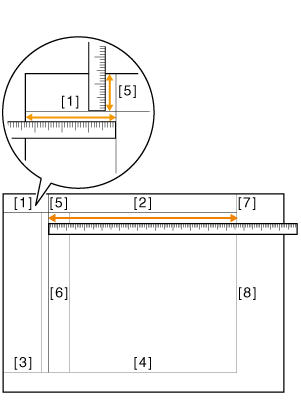

Compruebe la longitud de [2], [4], [6] y [8] en la 2.ª y 3.ª hojas del gráfico de salida.

  • Anote la longitud medida para no olvidarla.

  • Si las longitudes de [2], [4], [6] y [8] quedan dentro del rango que se indica a continuación, pulse [Cerrar] y después [Aceptar] para completar el ajuste.

  • Si las longitudes de [2], [4], [6] y [8] quedan fuera del rango que se indica a continuación, mida las longitudes de los elementos restantes [1], [3], [5] y [7], y continúe en el paso 12.

  • [2]: 200 mm entre -0,3 mm y +0,3 mm

  • [4]: 200 mm entre -0,3 mm y +0,3 mm

  • [6]: 200 mm entre -0,3 mm y +0,3 mm

  • [8]: 200 mm entre -0,3 mm y +0,3 mm

12

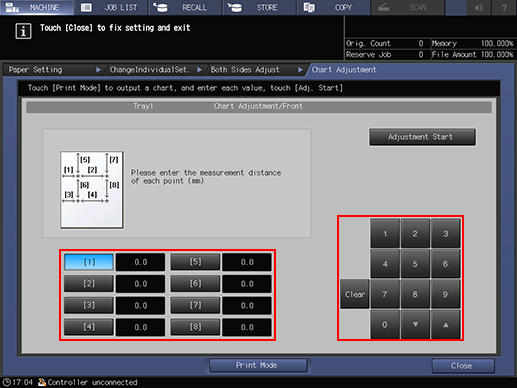

Pulse el número de cada punto e introduzca las longitudes medidas utilizando el teclado numérico en pantalla.

  • Pulse [Borrar] si desea reiniciar los valores.

13
Pulse [Iniciar ajuste] después de introducir los valores.
14
Vuelva a imprimir los gráficos de ajuste de la parte frontal y compruebe la longitud de los puntos [2], [4], [6] y [8] en la 2.ª y 3.ª hoja del gráfico de salida.

  • Repita los pasos 11 a 14 hasta que las longitudes de [2], [4], [6] y [8] coincidan con los valores dentro del rango que se indica a continuación.

  • [2]: 200 mm entre -0,3 mm y +0,3 mm

  • [4]: 200 mm entre -0,3 mm y +0,3 mm

  • [6]: 200 mm entre -0,3 mm y +0,3 mm

  • [8]: 200 mm entre -0,3 mm y +0,3 mm

15
Pulse [Aceptar] para completar los ajustes.

  • Pulse [Registrar y OK] para realizar el ajuste en la parte frontal de otro papel de distinta marca, peso o tamaño.
