Realización de ajustes finos en la parte posterior
Descripción general
Una útil función para ajustar la ampliación y la posición de imagen de la parte posterior en función de los resultados de impresión de los datos reales de la tarea.
Procedimiento
1
Imprima 3 copias de los datos de la tarea que se utilizará desde la bandeja donde se ha realizado el "ajuste de ambas caras".
2

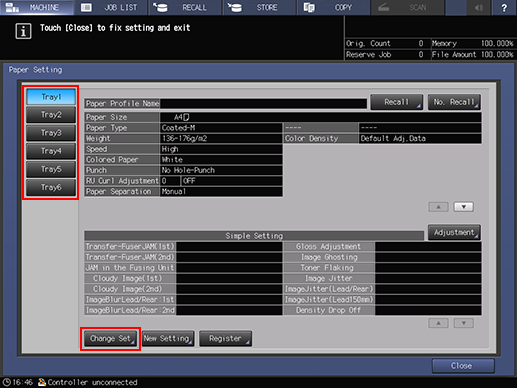

Pulse [Configuración pap.] en la pantalla [UN.PRINC.], seleccione la bandeja desde la que se imprimió la tarea y pulse [Cam. juego].
3

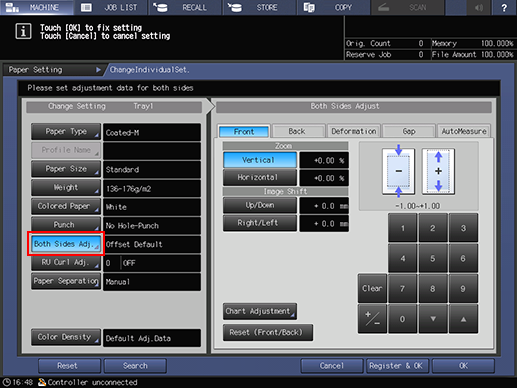

Pulse [Aj. ambas caras].
4
Pulse [Atrás].
5
Compruebe si hay desviación en la ampliación de la parte posterior a partir de la imagen posterior de la 2.ª y 3.ª impresión entre las tareas impresas en el paso 1.
Coloque el papel de manera que la parte frontal de 1 hoja (la 2.ª hoja impresa) quede cara arriba y la parte posterior de 1 hoja más (la 3.ª hoja impresa) quede cara arriba, y después compare la separación de las imágenes de la parte frontal y la posterior. Para invertir el papel, voltee el papel utilizando la dirección transversal como eje de rotación.
A: 2.ª hoja B: 3.ª hoja
6
Si la separación de las imágenes de la parte frontal y posterior es diferente, introduzca los valores de ajuste en [Vertical] (dirección transversal) y [Horizontal] (dirección de alimentación).
Los valores de ajuste cambian en incrementos de 0,01 % por paso.
Rango de ajuste: [Vertical] de -1,00 a +1,00, [Horizontal]: de -0,50 a +0,50
Ejemplo de ajuste de ampliación de imagen: introduzca -0,25 % como valor de ajuste cuando la separación de la imagen de la parte frontal sea 400 mm y la separación de la imagen de la parte posterior sea 401 mm.
7
Pulse [Aceptar] cuando haya completado los ajustes.
8
Imprima 3 copias de los mismos datos de tarea que se utilizaron en el paso 1 desde la misma bandeja.
9
Compruebe la desviación de la ampliación de imagen de la parte posterior en la 2.ª y 3.ª hoja del papel impreso.
Repita los pasos 5 a 8 hasta que no haya desviación en la ampliación de imagen.
10
Pulse [Configuración pap.] en la pantalla [UN.PRINC.], seleccione la bandeja cargada con el papel para el que desee ejecutar los ajustes y después pulse [Cam. juego].
11
Pulse [Aj. ambas caras].
12
Compruebe si hay desviación en la posición de la parte posterior a partir de la imagen posterior de la 2.ª y 3.ª impresión entre las tareas impresas después del ajuste de ampliación.

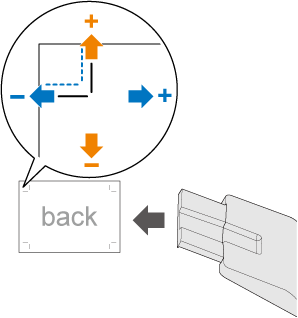

Las líneas negras de la ilustración representan la parte posterior y las líneas de puntos en azul representan la parte frontal.
13
Si la posición de las imágenes de la parte frontal y posterior no es uniforme, introduzca los valores de ajuste en [Ar<->Ab] (dirección transversal) y [Der<->Izq] (dirección de alimentación).
Para mover la imagen hacia arriba o hacia la derecha, utilice valores positivos (+). Para mover la imagen hacia abajo o hacia la izquierda, utilice valores negativos (-).
Ejemplo de ajuste de posición de imagen: si la imagen de la parte posterior respecto a la imagen de la parte frontal se desvía 0,5 mm hacia abajo y 0,3 mm hacia la derecha, introduzca +0,5 mm en [Ar<->Ab] y -0,3 mm en [Der<->Izq].
Los valores de ajuste cambian en incrementos de 0,1 mm por paso.
Rango de ajuste: [Ar<->Ab]: de -10,0 a +10,0, [Der<->Izq]: de -3,0 a +3,0
14

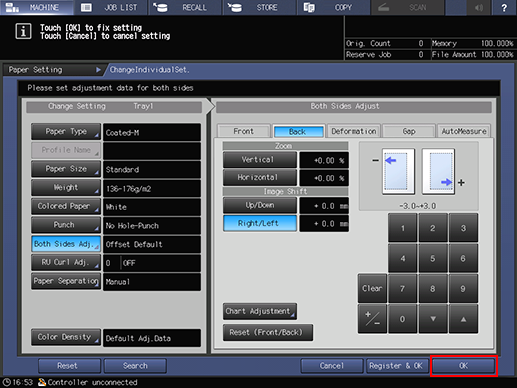

Pulse [Aceptar] cuando haya completado los ajustes.
15
Imprima 3 copias de los mismos datos de tarea que se utilizaron en el paso 1 desde la misma bandeja.
16
Compruebe la desviación de la posición de imagen de la parte posterior en la 2.ª y 3.ª hoja del papel impreso.
Repita los pasos 12 a 15 hasta que no haya desviación en la posición de imagen.
