Aj. pos. límite orig. de ADF

Permite ajustar automáticamente la posición de inicio del escaneado en el ADF y la posición de la imagen en la dirección transversal.

Objetos de ajuste: Reiniciar temp. (fr.), Reiniciar temp. (post.), Centrado (frontal), Centrado (posterior)

AVISO

  • Ajuste la posición de inicio de escaneado después de finalizar Ajuste - Ajuste de ADF - Aj.ampl.dir.alimentación. Ajuste la posición de imagen en dirección transversal después de completar Ajuste - Ajuste máquina - Ajuste de impresora - Ajuste de centrado.

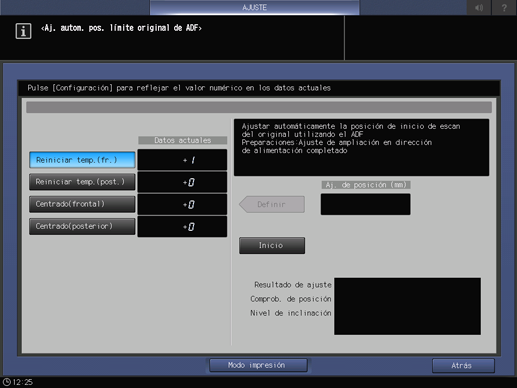

  1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

  2. Pulse Ajuste de ADF y Aj. pos. límite orig. de ADF de forma consecutiva.

  3. Pulse uno de los botones Reiniciar temp.(fr.), Hora reinicio(Poster.), Centrado(frontal) y Centrado(posterior).

    • explicación adicionalEs necesario ajustar todos los elementos.

  4. Coloque el patrón de pruebas en la bandeja del ADF y pulse Inicio.

    • explicación adicionalSi seleccionó Reiniciar temp.(fr.) o Centrado(frontal) en el paso 3, ponga la superficie del patrón de pruebas hacia arriba y colóquelo en la bandeja del ADF.

    • explicación adicionalSi seleccionó Hora reinicio(Poster.) o Centrado(posterior) en el paso 3, ponga la superficie del patrón de pruebas hacia abajo y colóquelo en la bandeja del ADF.

  5. Se realiza el ajuste automático y se muestra el resultado.

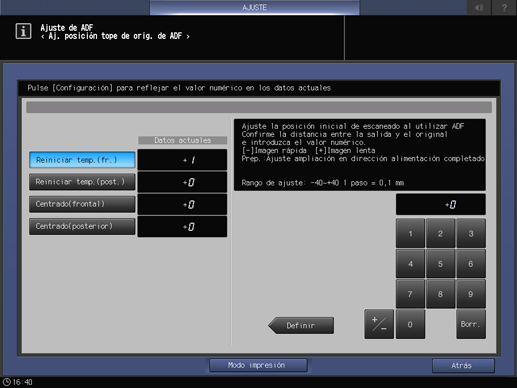

    • explicación adicionalSi finaliza correctamente, Resultado de ajuste indica OK. Si finaliza de manera incorrecta, se muestra NG. Ajústelo utilizando la función Aj. pos. límite original ADF.

    • explicación adicionalLa opción Nivel de inclinación solo se visualiza si se ha seleccionado Reiniciar temp.(fr.) en el paso 3.

  6. Verifique que el resultado del ajuste es OK y pulse Configurar.

    • explicación adicionalEl valor de Aj.posición (mm) se refleja en Datos actuales.

  7. Pulse Atrás.

    La pantalla vuelve a la pantalla Menú Ajuste de ADF.
