Aj. pos. límite original ADF

Permite ajustar la posición de inicio del escaneado en el ADF y la posición de la imagen en la dirección transversal.

Objetos de ajuste: Reiniciar temp. (fr.), Reiniciar temp. (post.), Centrado (frontal), Centrado (posterior)

AVISO
  • Ajuste la posición de inicio de escaneado después de finalizar Ajuste - Ajuste de ADF - Aj.ampl.dir.alimentación. Ajuste la posición de imagen en dirección transversal después de completar Ajuste - Ajuste máquina - Ajuste de impresora - Ajuste de centrado.

  1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

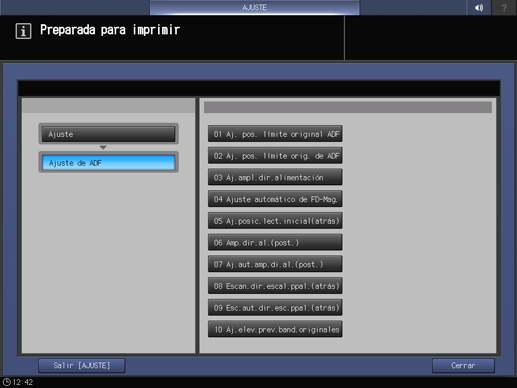

  2. Pulse Ajuste de ADF y Aj. pos. límite original ADF de forma consecutiva.

  3. Ajuste la posición para empezar a escanear el patrón de pruebas.

    Seleccione Reiniciar temp.(fr.) o Reiniciar temp.(post.).

  4. Pulse Modo impresión.

    • explicación adicionalNo cambie la opción Normal/Dúplex porque se selecciona automáticamente.

  5. Cargue papel A4 en una bandeja y seleccione esa bandeja.

  6. Coloque el patrón de pruebas en la bandeja del ADF y pulse Inicio en el panel de control.

    Se imprimirá un modelo de prueba.

    • explicación adicionalSi seleccionó Reiniciar temp.(fr.) en el paso 3, ponga la superficie del patrón de pruebas hacia arriba y colóquelo en la bandeja del ADF.

    • explicación adicionalSi seleccionó Reiniciar temp.(post.) en el paso 3, ponga la superficie del patrón de pruebas hacia abajo y colóquelo en la bandeja del ADF.

  7. Verifique que la diferencia de longitud (a) entre el papel de salida y el patrón de pruebas esté dentro del margen de tolerancia.

    Tolerancia: 0 mm ± 1,0 mm

  8. Si se requiere algún ajuste, pulse Salir ModoImpr para volver a la pantalla Aj. posición tope de orig. de ADF.

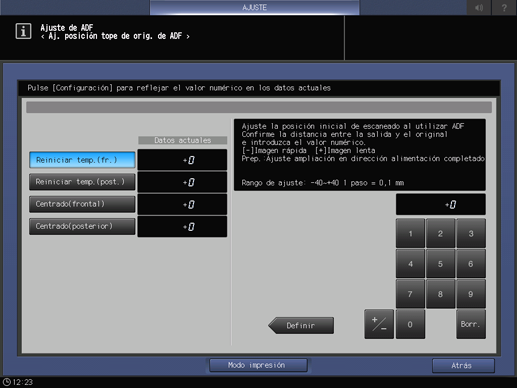

  9. Utilice el teclado del panel táctil para introducir el valor de ajuste.

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalPulse Definir para cambiar el valor actual.

    • explicación adicionalRango de ajuste: de -40 (Imagen rápida) a +40 (Imagen lenta) (1 paso = 0,1 mm)

  10. Repita los pasos del 4 al 9 hasta obtener el resultado deseado.

  11. Ajuste la posición de imagen en dirección transversal cuando el patrón de pruebas esté escaneado.

    Seleccione Centrado(frontal) o Centrado(posterior).

  12. Imprima el patrón de muestra. Siga los pasos 4 a 6.

  13. Verifique que la diferencia de longitud (b) entre el papel de salida y el patrón de pruebas esté dentro del margen de tolerancia.

    La longitud de (b) varía en función del tamaño del papel.
    Tolerancia: 0 mm ± 2,0 mm

  14. Si se requiere algún ajuste, pulse Salir ModoImpr para volver a la pantalla Aj. posición tope de orig. de ADF.

  15. Utilice el teclado del panel táctil para introducir el valor de ajuste.

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalPulse Definir para cambiar el valor actual.

    • explicación adicionalRango de ajuste: de -44 (Frontal) a +44 (Posterior) (1 paso = 0,1 mm)

  16. Repita los pasos del 12 al 15 hasta obtener el resultado deseado.

  17. Pulse Atrás.

    La pantalla vuelve a la pantalla Menú Ajuste de ADF.
