Medir el gráfico

En la pantalla de medición, seleccione un colorímetro y, a continuación, inicie la medición.

  • requisito previoPara medir un gráfico, instale el controlador de su colorímetro.
    Encontrará más información en el manual.

  • requisito previoLos patrones de gráficos y los tamaños de papel disponibles varían entre los distintos tipos de colorímetros.

  • requisito previoLas operaciones varían según el colorímetro. Para obtener más información sobre el procedimiento de la operación, consulte el manual.

  • requisito previoEl gráfico se encuentra en el CD de Color Centro.
    E:\Color Centro\Chart\ForProfile

  • requisito previoAntes de imprimir el gráfico, realice la calibración.
    Para obtener más información, consulte Información general sobre la calibración.

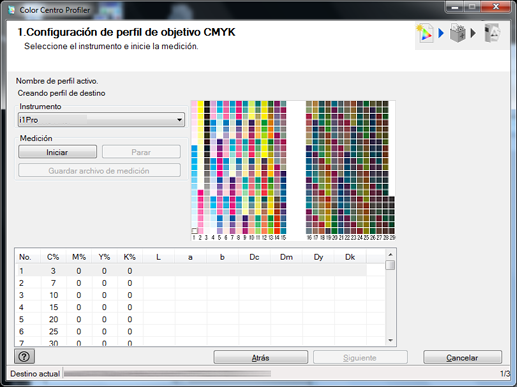

  1. Seleccione un colorímetro en Instrumento de la pantalla de medición de gráficos.

    Según la selección, la imagen del gráfico aparece en la parte superior derecha de la pantalla.

    • explicación adicionali1iSis UV Cut proporciona el resultado de medición con el filtro de corte UV.

  2. Haga clic en Iniciar para iniciar la medición.

    • explicación adicionalAparece una pantalla de operación del colorímetro. Siga las instrucciones de las ventanas siguientes.

    • explicación adicionalLa posición actual de medición aparece en la imagen del gráfico de la parte superior derecha de la pantalla.

    • explicación adicionalSi mide una línea equivocada, aparece un mensaje de aviso. Puede seleccionar volverlo a intentar con la línea correcta o pasar a la siguiente línea.

    • explicación adicionalPara detener la medición, haga clic en Parar.

    • explicación adicionalTras la obtención de los datos de medición, Guardar archivo de medición pasa a estar disponible.

    • explicación adicionalEl valor de cada muestra aparece en la lista de resultados de medición.

  3. Haga clic en Guardar archivo de medición tras completar la medición.

    Aparece la pantalla Guardar como.

  4. Especifique la ubicación de guardado y el nombre de archivo y haga clic en Guardar.

    Vuelve a la pantalla Medición de gráfico después de guardar el archivo de resultados de medición.

  5. Haga clic en Siguiente.

    Aparece la pantalla Configuración UCR/GCR.
