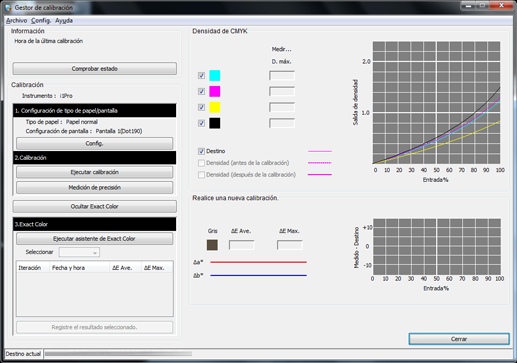

Pantalla Gestor de calibración

Información

Muestra la fecha/hora de ejecución de la última calibración o calibración de escáner. Si se activa el control de densidad de color, se muestra un mensaje.

Comprobar estado

Muestra el tipo de pantalla y la fecha/hora en la que se registraron los datos, por tipo de papel de la configuración de pantalla seleccionada. Si se ejecuta la calibración del escáner, la información correspondiente se muestra en azul.

Instrumento

Muestra el colorímetro que se ha seleccionado en Instrumento en el menú Config.

Tipo de papel

Muestra el tipo del papel seleccionado en Config.

Configuración de pantalla

Muestra el tipo de pantalla seleccionado en Config.

Config.

Permite configurar el tipo de papel y el tipo de pantalla.

Ejecutar calibración

Ejecuta la calibración.

Medición de precisión

Mide la precisión de la calibración.

Ocultar Exact Color

Oculta 3.Exact Color y Realice una nueva calibración.

Al hacer clic en este elemento, cambia a Abrir Exact Color.

Abrir Exact Color

Muestra 3.Exact Color y Realice una nueva calibración.

Al hacer clic en este elemento, cambia a Ocultar Exact Color.

Ejecutar asistente de Exact Color

Inicia Exact Color.

Seleccionar

Permite seleccionar si para el registro de la tabla de ajuste de Exact Color se registran los datos de ajuste de Exact Color o los datos de la sesión seleccionada de incremento de la precisión.

Lista

Muestra los resultados de la medición de precisión de la calibración, la medición de precisión de ajuste de Exact Color y la comprobación del incremento de la precisión de ajuste de Exact Color.

Registre el resultado seleccionado

Registra los datos de Exact Color.

C, M, Y, K

Permite seleccionar la curva que se va a mostrar. Marque este elemento para que se visualice la curva. Desmárquelo para que no se visualice la curva.

Medir...D. máx.

Muestra la D. máx. de la medición cuando se ejecuta la calibración o se mide la precisión de la calibración.

D-Max es la densidad máxima.

Si el valor medido es mucho más bajo que D-Max, puede que el color de alta densidad no se reproduzca correctamente.

Es el estado en el que la densidad no es suficiente.

Si el valor medido es mucho más alto que D-Max, puede que la gradación sea irregular.

Es el estado en el que la salida de 0% - 100% se realiza en un número menor de fases (por ejemplo: de 0% to 80%).

Destino

Cuando se marca este elemento, se muestra la curva objetivo para el papel recomendado para el tipo de papel seleccionado.

Densidad (antes de la calibración)

Activa y desactiva la visualización del gráfico de la situación anterior a la calibración.

Densidad (después de la calibración)

Activa y desactiva la visualización del gráfico de la situación tras la calibración.

Gráfico de Densidad de CMYK

Muestra las siguientes curvas de medición:

• Curvas objetivo del papel recomendado para el tipo de papel

• Datos antes de la calibración

• Datos después de la calibración

Realice una nueva calibración. - ΔE Ave.

Visualiza el valor medio de ΔE para los pasos de gris del destino Exact Color. ΔE (Delta E) denota la diferencia de color.

Representa la distancia entre dos puntos cualquiera del espacio de color Lab.

El valor de ΔE representa la diferencia entre colores.

Realice una nueva calibración. - ΔE Máx.

Visualiza el valor máximo de ΔE para los pasos de gris del destino Exact Color. ΔE (Delta E) denota la diferencia de color.

Representa la distancia entre dos puntos cualquiera del espacio de color Lab.

El valor de ΔE representa la diferencia entre colores.

Gráfico de Equilibrio de grises

Muestra el equilibrio de grises del paso gris.

Δa* (delta a asterisco) significa la diferencia entre a* y el destino de un espacio de color.
a* indica las tonalidades de color en la dirección rojo-verde de una gama de color.
Representa que, cuanto mayor sea a*, más intenso será el rojo, mientras que cuanto menor sea a*, más intenso será el verde.

Δb* (delta b asterisco) significa la diferencia entre b* y el destino de un espacio de color.
b* indica las tonalidades de color en la dirección amarillo-azul de una gama de color.
Representa que, cuanto mayor sea b*, más intenso será el amarillo, mientras que cuanto menor sea b*, más intenso será el azul.

Cerrar

Permite cerrar la pantalla.

Iteración

Muestra el orden en el que ha realizado la medición de gráficos.

Fecha y hora

Muestra la fecha/hora en la que se realizó la medición.

3. Exact Color - ΔE Ave.

Visualiza el valor medio de ΔE para el destino de Exact Color. ΔE (Delta E) denota la diferencia de color.

Representa la distancia entre dos puntos cualquiera del espacio de color Lab.

El valor de ΔE representa la diferencia entre colores.

3. Exact Color - ΔE Máx.

Visualiza el valor máximo de ΔE para el destino de Exact Color. ΔE (Delta E) denota la diferencia de color.

Representa la distancia entre dos puntos cualquiera del espacio de color Lab.

El valor de ΔE representa la diferencia entre colores.

Archivo

Reiniciar

Restaura los datos de calibración del controlador de imagen con la configuración de fábrica. Descarta el resultado de medición actual y la configuración mostrada en esta pantalla y reinicia la pantalla.

Importar archivo de calibración

Carga los datos de calibración y de Exact Color desde el ordenador.

Exportar archivo de calibración

Registra los datos de calibración y de Exact Color en el ordenador.

Cerrar

Cierra la pantalla Gestor de calibración.

Configuración

Instrumento

Especifica un colorímetro.

Ayuda

Ayuda

Haga clic para visualizar la información de ayuda.

Información de la versión

Muestra la versión de Color Centro.

Información

Muestra la fecha/hora de ejecución de la última calibración o calibración de escáner. Si se activa el control de densidad de color, se muestra un mensaje.

Comprobar estado

Muestra el tipo de pantalla y la fecha/hora en la que se registraron los datos, por tipo de papel de la configuración de pantalla seleccionada. Si se ejecuta la calibración del escáner, la información correspondiente se muestra en azul.

Instrumento

Muestra el colorímetro que se ha seleccionado en Instrumento en el menú Config.

Tipo de papel

Muestra el tipo del papel seleccionado en Config.

Configuración de pantalla

Muestra el tipo de pantalla seleccionado en Config.

Config.

Permite configurar el tipo de papel y el tipo de pantalla.

Ejecutar calibración

Ejecuta la calibración.

Medición de precisión

Mide la precisión de la calibración.

Ocultar Calibración G7

Oculta 3.Calibración G7 y Realice una nueva calibración.

Al hacer clic en este elemento, cambia a Mostrar Calibración G7.

Mostrar Calibración G7

Visualiza 3.Calibración G7 y Realice una nueva calibración.

Al hacer clic en este elemento, cambia a Ocultar Calibración G7.

Ejecutar Calibración G7

Ejecuta la calibración G7.

Medición de precisión

Mide la precisión de la calibración G7.

Imprimir informe

Permite imprimir un informe sobre la calibración G7.

Densidad de CMYK

Permite seleccionar la curva que se va a mostrar. Marque este elemento para que se visualice la curva. Desmárquelo para que no se visualice la curva.

Medir...D. máx.

Muestra la D. máx. de la medición cuando se ejecuta la calibración o se mide la precisión de la calibración.

D-Max es la densidad máxima.
Si el valor medido es mucho más bajo que D-Max, puede que el color de alta densidad no se reproduzca correctamente.

Es el estado en el que la densidad no es suficiente.

Si el valor medido es mucho más alto que D-Max, puede que la gradación sea irregular.

Es el estado en el que la salida de 0% - 100% se realiza en un número menor de fases (por ejemplo: de 0% to 80%).

Destino

Cuando se marca este elemento, se muestra la curva objetivo para el papel recomendado para el tipo de papel seleccionado.

Densidad (antes de la calibración)

Activa y desactiva la visualización del gráfico de la situación anterior a la calibración.

Densidad (después de la calibración)

Activa y desactiva la visualización del gráfico de la situación tras la calibración.

Gráfico de Densidad de CMYK

Muestra las siguientes curvas de medición:

• Curvas objetivo del papel recomendado para el tipo de papel

• Datos antes de la calibración

• Datos después de la calibración

Equilibrio de grises

Muestra un resultado de reproducción del color utilizando la relación CMY de gris definida por G7 y wΔCh, que es la diferencia de saturación respecto al color de destino.

Gráfico de Equilibrio de grises

Visualiza el resultado de medición de equilibrio de grises.

Δa* (delta a asterisco) significa la diferencia entre a* y el destino de un espacio de color.

a* indica las tonalidades de color en la dirección rojo-verde de una gama de color.

Representa que, cuanto mayor sea a*, más intenso será el rojo, mientras que cuanto menor sea a*, más intenso será el verde.

Δb* (delta b asterisco) significa la diferencia entre b* y el destino de un espacio de color.

b* indica las tonalidades de color en la dirección amarillo-azul de una gama de color.

Representa que, cuanto mayor sea b*, más intenso será el amarillo, mientras que cuanto menor sea b*, más intenso será el azul.

ΔCh (delta croma) significa la diferencia de saturación respecto al destino de un espacio de color.

Representa que cuanto mayor es la saturación, más intensos son los colores, y cuanto menor es la saturación, más próximos a colores acromáticos están los colores.

Delta-L*

Indica lo siguiente:

• La relación CMY de gris definida por G7

• Un resultado de ajuste de gradación de brillo de la escala de negro

• La diferencia entre el resultado de ajuste y el destino

Gráfico de Delta-L*

Visualiza el resultado de medición de Delta-L*.

CMY representa el resultado de ajuste de gris.

K representa el resultado de ajuste del color único K.

Comparado con el destino, cuanto más alejados estén los dos valores (CMY y K) en sentido positivo, más claro es el color y cuanto más alejados estén en sentido negativo, más oscuro es el color.

Cerrar

Permite cerrar la pantalla.

Archivo

Reiniciar

Restaura los datos de calibración del controlador de imagen con la configuración de fábrica. Descarta el resultado de medición actual y la configuración mostrada en esta pantalla y reinicia la pantalla.

Importar archivo de calibración

Carga los datos de calibración y de calibración G7 desde el ordenador.

Exportar archivo de calibración

Exporta los datos de calibración y de calibración G7 desde el ordenador.

Guardar LUT

Guarda los datos para la certificación de G7.

Para utilizar este elemento, ejecute la calibración G7.

LUT = tabla de referencia

Cerrar

Cierra la pantalla Gestor de calibración.

Configuración

Instrumento

Especifica un colorímetro.

Ayuda

Ayuda

Haga clic para visualizar la información de ayuda.

Información de la versión

Muestra la versión de Color Centro.
