Cosa è il Sensore supporti?
Descrizione generale
Le funzioni principali del sensore supporti sono descritte di seguito.
Funzione di rilevamento automatico del tipo/peso della carta
Funzione di suggerimento del profilo carta registrato (Funzione di perfezionamento ricerca)

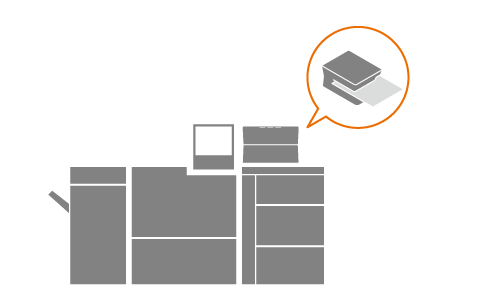

Il sensore supporti si riferisce al Sensore supporti intelligente IM-101 opzionale.
Cos'è il Sensore supporti intelligente IM-101?
Il Sensore supporti intelligente IM-101 è un dispositivo opzionale utilizzato per misurare la carta. Questo dispositivo è in grado di misurare caratteristiche quali il tipo di carta e il peso inserendo la carta da stampare nel dispositivo stesso.
NOTA
Il posizionamento di oggetti sul Sensore supporti intelligente IM-101 o l'installazione nelle seguenti posizioni possono causare guasti.
- Posizioni non livellate, instabili o che presentano un rischio di caduta
- Posizioni esposte alla luce solare diretta
NOTA
- Se il cavo di collegamento del Sensore supporti intelligente IM-101 opzionale viene collegato o scollegato mentre la macchina è accesa, si verifica un guasto. Per collegarsi o scollegarsi dalla macchina, verificare che l'Interruttore di alimentazione secondaria della macchina sia spento.
Consigli
- Per informazioni su come installare il Sensore supporti intelligente IM-101, contattare l'addetto all'assistenza. Per informazioni dettagliate su come ritrovare la posizione di installazione o per disinstallare il sensore, anche in questo caso contattare il proprio addetto all'assistenza.
Riferimento
- Per informazioni dettagliate sulla carta che è possibile misurare con il Sensore supporti intelligente IM-101, fare riferimento a Cosa è il [Misurazione carta]?.
- Per informazioni dettagliate sulle specifiche del Sensore supporti intelligente IM-101, fare riferimento a Sensore supporti intelligente IM-101.
Informazioni sulla misurazione della carta
Per misurare la carta con il Sensore supporti intelligente IM-101 sono disponibili le seguenti voci.
[Misurazione carta]
[Impostazione carta]
[Reg./Canc.Imp.Crt]
Controllo dello stato del Sensore supporti intelligente IM-101.
È possibile controllare lo stato del Sensore supporti intelligente IM-101 tramite la Spia indicatore di stato.
LED ALIMENTAZIONE (stato alimentazione/sinistra) | LED PRONTO (stato operazione/centro) | LED ERRORE (errore/destra) |
|---|---|---|
Luce blu: alimentazione attivata.  | Luce blu: pronto per la misurazione.  | Luce arancione: presenza di errore.  |
Off (spento): alimentazione disattivata.  | Luce giallo-verde: misurazione  | Off: normale |
Se sul Pannello a sfioramento vengono visualizzati i seguenti messaggi di errore, seguire le istruzioni per adottare le misure appropriate.
Messaggio di errore | Azione |
|---|---|
[Presenza di errore durante la misurazione carta. Ripetere la misurazione.] | Chiudere la finestra di dialogo e misurare nuovamente. |
[Estrarre la carta dal sensore supporti] | Estrarre la carta dal Sensore supporti intelligente IM-101. Controllare inoltre l'eventuale presenza di corpi estranei nel sensore di lettura della carta. |
[Impossibile rilevare il sensore supporti] | Per ricollegare il Sensore supporti intelligente IM-101 alla macchina, assicurarsi di rispettare l'ordine seguente. 1. Collegare il Cavo di alimentazione. 2. Collegare il Cavo USB. Se si collega prima il Cavo USB, gli errori potrebbero non essere risolti. |
[Rilevato scollegamento cavo alim. Collegare di nuovo cavo USB dopo aver collegato il cavo alim.] |
