Report immagine lavoro completato e report immagine fuori intervallo
Descrizione generale

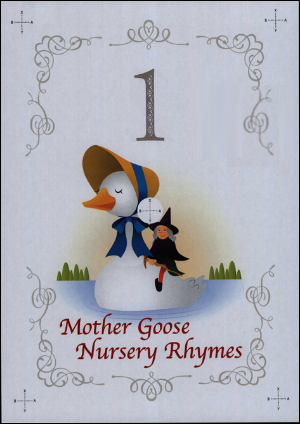

Questa pagina mostra l'immagine del risultato della stampa scansionata dall'Unità Intelligent Quality Care IQ-501. Viene visualizzato sulla terza pagina del file PDF per il report dell'immagine del lavoro completato e per il report dell'immagine fuori intervallo.
Report dell'immagine del lavoro completato: report delle stampe che soddisfano il livello di ispezione. Questo report consente di confermare l'immagine del risultato di stampa che viene considerata nell'intervallo consentito.
Report dell'immagine fuori intervallo: report delle stampe che non soddisfano il livello di ispezione. Questo report consente di confermare l'immagine del risultato di stampa che viene considerata fuori intervallo. Le annotazioni vengono aggiunte al file PDF nei punti di rilevamento. Nell'annotazione vengono descritti il tipo di rilevamento, il livello di rilevamento, le coordinate e altre informazioni. Inoltre, [Bookmarks] visualizza il numero di rilevamenti e le informazioni sulla pagina.

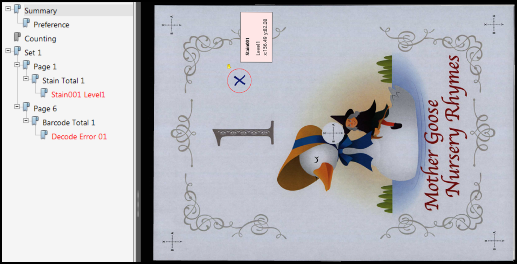

Segnalibro per il report dell'immagine fuori intervallo
Il segnalibro per il report dell'immagini fuori intervallo mostra il numero di errori rilevati per il lavoro e le informazioni sulla pagina.
Elemento | Descrizione |
|---|---|
[Set(n)] | Numero del set in cui è stata rilevata un'immagine fuori intervallo. n: n-esimo set |
[Page(n)] | Numero della pagina in cui è stata rilevata un'immagine fuori intervallo. n: n-esima pagina Fare clic per aprire il segnalibro; le voci rilevate vengono visualizzate come segue. |
[Stain Total] | Il numero totale di chiazze rilevate. Vengono visualizzate fino a 20 voci. |
[Stain(XXX) Level(n)] | Visualizza il livello di chiazze (n). Per informazioni dettagliate sul livello, fare riferimento a Procedura di impostazione ([Impost. livello ispezione automatica]). XXX: numero di serie |
[Omission Total] | Il numero totale di omissioni. Vengono visualizzate fino a 20 voci. |
[Omission(XXX) Level(n)] | Visualizza il livello di omissione. XXX: numero di serie |
[Spot Total(n)] | Visualizza il numero (n) di macchie rilevate. |
[Spot(XXX) Level(n)] | Visualizza il livello (n) della macchia rilevata. XXX: numero di serie |
[StreakFD Total(n)] | Visualizza il numero (n) di strisce in direzione dell'alimentazione rilevate. |
[StreakFD(XXX)] | Visualizza la striscia in direzione dell'alimentazione rilevata. XXX: numero di serie |
[StreakCD Total(n)] | Visualizza il numero (n) di strisce in direzione traversale rilevate. |
[StreakCD(XXX)] | Visualizza la striscia in direzione trasversale rilevata. XXX: numero di serie |
[Barcode Total(n)] | Visualizza il numero (n) di errori relativi a un codice a barre o a un codice QR. |
[Blank(m)] | Visualizza l'area in cui il codice a barre o il codice QR erano vuoti. m: n° area |
[Decode Error(m)] | Visualizza l'area in cui la decodifica del codice a barre o del codice QR non è riuscita. m: n° area |
[1st/2nd Mismatch(m)] | Visualizza l'area in cui si è verificato il disallineamento fronte/retro del codice a barre o del codice QR. m: n° area |
[Sequential Check Mismatch(m)] | Visualizza l'area in cui si è verificato un errore sequenziale relativo a un codice a barre o a un codice QR. m: n° area |
[Serial No.Total(n)] | Visualizza il numero (n) di errori numerici. |
[Blank(m)] | Visualizza l'area in cui il numero era vuoto. m: n° area |
[Decode Error(m)] | Visualizza l'area in cui la decodifica del numero non è riuscita. m: n° area |
[1st/2nd Mismatch(m)] | Visualizza l'area in cui si è verificato il disallineamento fronte/retro del numero. m: n° area |
[Sequential Check Mismatch(m)] | Visualizza l'area in cui si è verificato un errore sequenziale relativo a un numero. m: n° area |
[Deviation]*1 | Viene visualizzato quando viene rilevato un disallineamento o un arricciamento. |
[Alignment error] | Viene visualizzato quando l'allineamento con l'immagine di riferimento è fallito. |
[csv read error] | Viene visualizzato quando la creazione del report è fallita. |
RealTimeCollationError Total(n)*2 | Visualizza il numero di errori di fascicolazione in tempo reale. n: numero totale di errori |
RealTimeCollationError(m)*2 | Visualizza il collegamento all'area che ha causato un errore di fascicolazione in tempo reale. m: numero per specificare l'area |
*1: questo elemento viene visualizzato quando sono soddisfatte le seguenti condizioni.
[Controllo deviaz.regolaz.immagine aut.] di [Imp.funzione IQ] è impostato su [On].
La [Regolazione dell’immagine auto] di Driver PS Plug-in o AccurioPro Print Manager è impostata su [No].
*2: visualizzato quando è montato il Kit di ispezione dei dati variabili UK-312.
Annotazione per il report dell'immagine fuori intervallo
La parte problematica è racchiusa in un riquadro e il contenuto rilevato viene visualizzato come annotazione, come segue.
Elemento | Descrizione |
|---|---|
[Stain(XXX)] | Visualizza la chiazza rilevata. XXX: numero di serie |
[Omission(XXX)] | Visualizza l'omissione rilevata. XXX: numero di serie |
[Spot(XXX)] | Visualizza la macchia rilevata. XXX: numero di serie |
[StreakFD(XXX)] | Visualizza la striscia rilevata in direzione dell'alimentazione carta. XXX: numero di serie |
[StreakCD(XXX)] | Visualizza la striscia rilevata in direzione trasversale. XXX: numero di serie |
[Blank(m)] | Visualizza l'area in cui il codice a barre, il codice QR o il numero erano vuoti. m: n° area |
[Decode Error(m)] | Visualizza l'area in cui la decodifica del codice a barre, del codice QR o del numero non è riuscita. m: n° area |
[1st/2nd Mismatch(m)] | Visualizza l'area in cui si è verificato il disallineamento fronte/retro del codice a barre, del codice QR o del numero. m: n° area |
[Sequential Check Mismatch(m)] | Visualizza l'area in cui si è verificato un errore sequenziale relativo a un codice a barre, a un codice QR o a un numero. m: n° area |
[Level(X)] | Visualizza il livello di rilevamento dello spreco. X: livello |
[x:XXX.XX] [y:XXX.XX] | Visualizza la posizione della chiazza in base all'area frontale superiore dell'immagine. x: posizione laterale, y: posizione verticale XXX.XX: coordinate |
in alto a destra nella pagina, diventa
e viene registrata come segnalibro.
