[Courbe tonalité.]
Présentation
Réglez la courbe de tonalité.
Cette fonction règle la luminosité et le contraste en ajustant la courbe de tonalité individuellement ou collectivement pour les couleurs cyan, magenta, jaune et noire.
Vous pouvez également sélectionner les pages sur lesquelles le réglage sera appliqué.
Conseils
- Ce réglage peut être effectué en connectant la souris à ce système et en la glissant. Pour des détails, voir Commande avec la souris.

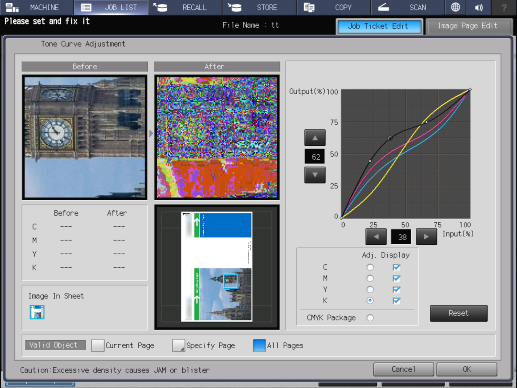

Éléments de réglage
_MJA031448A_D.png)
Élément de réglage | Description | |
|---|---|---|
Écran d'aperçu | [Avant] | Affiche une image sur l'écran d'aperçu avant le réglage de la courbe de tonalité. |
[Après] | Affiche une image sur l'écran d'aperçu après le réglage de la courbe de tonalité. | |
Valeur CMJN : [Avant]/[Après] | Affiche la valeur CMJN non réglée de la zone sélectionnée sur l'image d'aperçu. | |
[Image de la page] | Pour les données de la page d'image combinée, par ex. 2 en 1, chaque image combinée est affichée. L'image sélectionnée est affichée sur l'écran d'aperçu. | |
Écran de miniatures | Affiche la vue globale d'une page d'image. | |
Écran Réglage courbe de tonalité | Affiche une courbe de tonalité. Le réglage s'effectue en déplaçant la position du point de réglage de la courbe de tonalité (-).
| |
[Rég.] | Sélectionner la couleur (cyan, magenta, jaune ou noir) pour régler une courbe de tonalité. | |
[Affich.] | Affiche la courbe de tonalité de la couleur (cyan, magenta, jaune ou noir) cochée sur l'écran Réglage courbe de tonalité. Le fait de décocher la case masque les courbes de tonalité. | |
[Paquet CMJN] | Règle collectivement les courbes de tonalité CMJN. La courbe de tonalité réglée pour chaque couleur est réinitialisée. | |
[Initialiser] | Réinitialisée toutes les valeurs de réglage. | |
[Objet valide] | Sélectionnez la page sur laquelle le réglage doit être appliqué. Pour des détails, voir Procédure de configuration (configuration [Objet valide]). | |
Procédure de configuration
1

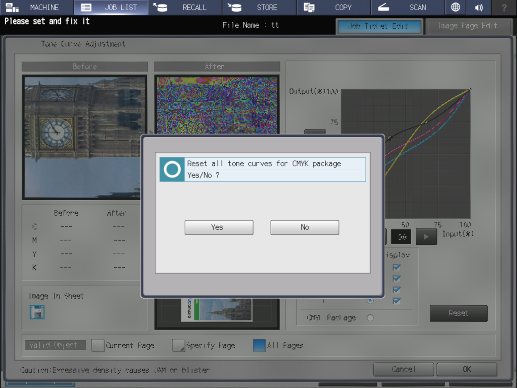

Sélectionner la couleur à régler.
_MJA031449A_D.png)
Le fait d'appuyer sur le bouton d'option [Rég.] coche la case [Affich.] et affiche une courbe de tonalité.
La courbe de tonalité de plus d'une couleur peut être affichée simultanément.
Pour régler des courbes de tonalité collectivement, appuyer sur [Paquet CMJN]. Appuyer sur [Oui] sur la boîte de dialogue de confirmation.
2

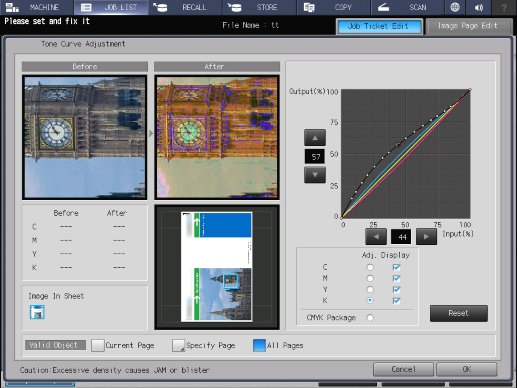

Réglez la courbe de tonalité.
_MJA031450A_D.png)
Pour créer le point de réglage (-), appuyer sur le point souhaité sur la courbe de tonalité.
Appuyer sur [+]/[,] ou [*]/[)] de l'[Entrée(%)] ou la [Sortie(%)] sur l'écran de réglage de la courbe de tonalité, puis régler la position du point de réglage.
Il est possible de créer jusqu'à 17 points de réglage sur une courbe de tonalité à 1 couleur (dont 2 points d'entrée : 0 % et 100 %).
Le point de réglage sélectionné est ciblé pour le réglage et affiché comme cercle noir (-). D'autres points de réglage sont affichés sous forme de cercle blanc (.).
Pour annuler la courbe de tonalité réglée, appuyer sur [Initialiser].
3

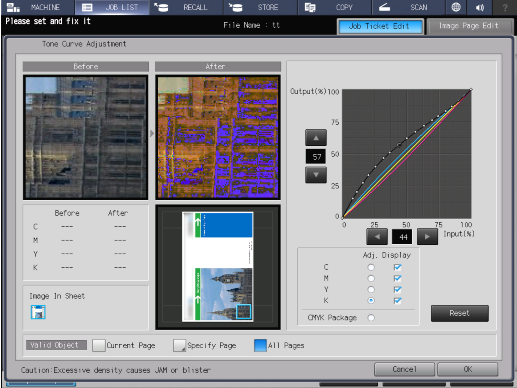

Confirmer les images d'[Avant] et d'[Après] sur l'écran d'aperçu.
_MJA031451A_D.png)
Si une zone spécifique est sélectionnée sur une miniature, elle est repérée par un cadre bleu et agrandie dans [Avant] et [Après] sur l'écran d'aperçu.
Lorsque la souris est connectée au système, cliquer sur l'image d'aperçu dans [Avant] ou [Après] pour afficher les zones correspondant aux valeurs CMJN à cette position sous forme de cercle noir sur la courbe de tonalité. Ceci est utile pour modifier la courbe de tonalité d'une zone spécifique sur une image d'aperçu.
4
Sélectionnez un élément [Objet valide].
Pour des détails, voir Procédure de configuration (configuration [Objet valide]).
5
Appuyez sur [Valider].
