[Pliage & Agrafage]
Présentation
Définir les conditions pour le [Pliage & Agrafage].
Les écrans affichés et les éléments de réglage sélectionnables varient en fonction des dispositifs en option montés sur ce système.
Il est impossible de modifier le [Objet valide] dans [Toutes feuil.] parce qu'il s'agit d'un réglage fixe.
REMARQUE
- La Piqueuse à cheval SD-513 avec l'Unité de pliage FD-504 montée est nécessaire pour définir la [Façonnage dos].
- La Piqueuse à cheval SD-513 avec l'Raineuse CR-101 montée est nécessaire pour définir la [Rainage].
- La Piqueuse à cheval SD-513 avec l'Unité de massicotage TU-503 montée est nécessaire pour définir la [(2) Découpe lat.].
REMARQUE
- La Unité de finition FS-532 avec l'Piqueuse à cheval SD-510 montée est nécessaire pour définir la [Pliage & Agrafage].
REMARQUE
- Les feuilles pliées et agrafées sortent dans le Bac de sortie du paquet. Définissez le Bac d'extension du bac de sortie du paquet comme préparation et ouvrez la Butée. Dans le cas contraire, le papier imprimé risque de tomber du Bac de sortie du paquet. De même, la fonction de détection pleine charge peut ne pas fonctionner.
- En cas d'utilisation de papier fin et facile à tuiler pour le pliage en 2 multiple, veiller à ce que le papier soit tuilé à l'intérieur lors de l'impression. Avant d'imprimer un livret, n'imprimez que quelques feuilles dans le Bac auxiliaire, et vérifiez l'orientation du tuilage. Si les feuilles sont tuilées vers l'extérieur lors de l'impression, elles sont tuilées vers l'intérieur lorsqu'un livret est créé.
Conseils
- Quand le [Façonnage dos] est sélectionné, le [Rainage] n'est pas disponible.
Pour info
- Pour en savoir plus sur [Pliage & Agrafage], voir La fonction [Pli.&agraf.].
Éléments de réglage (avec la Piqueuse à cheval SD-506 montée)
Élément de réglage | Description | ||
|---|---|---|---|
[Mass / sans mass] |  | [Avec massicotage] | Massicote le bord avant. |
[Sans massicotage] | Ne massicote pas le bord avant. | ||
[Objet valide] | Il est impossible de modifier le [Objet valide] dans [Toutes feuil.] parce qu'il s'agit d'un réglage fixe. | ||
[Désactiver] | Désactive la fonction tout en conservant les informations définies. | ||
Éléments de réglage (avec la Piqueuse à cheval SD-513 montée)
Élément de réglage | Description | ||
|---|---|---|---|
[Agrafage] |  | [2 positions] | Agrafe en 2 positions. |
[4 positions] | Agrafe en 4 positions. | ||
[Façonnage dos] |  | [Activé] | Forme le coin dos. |
[Désactivé] | Ne forme pas de coin dos. | ||
[Rainage] |  | [Activé] | Seulement rainage des couvertures pour le pliage et l'agrafage. |
[Désactivé] | Ne rainure pas. | ||
[(1)Massicotage] | | [Activé] | Massicote le bord avant. |
[Désactivé] | Ne massicote pas le bord avant. | ||
[(2) Découpe lat.] |  | [Activé] | Massicote les deux bords du papier. Le [Découpe latérale] et le [Décalage avec couv.] sont disponibles. |
[Désactivé] | Ne massicote pas les deux bords du papier. | ||
[Objet valide] | Il est impossible de modifier le [Objet valide] dans [Toutes feuil.] parce qu'il s'agit d'un réglage fixe. | ||
[Désactiver] | Désactive la fonction tout en conservant les informations définies. | ||
Éléments de réglage (avec la Unité de finition FS-532 montée)
Élément de réglage | Description | |
|---|---|---|
[Pliage & Agrafage] | [Activé] | Plie et agrafe le papier. |
[Désactivé] | N'exécute pas le pliage ni l'agrafage du papier. | |
[Objet valide] | Il est impossible de modifier le [Objet valide] dans [Toutes feuil.] parce qu'il s'agit d'un réglage fixe. | |
[Désactiver] | Désactive la fonction tout en conservant les informations définies. | |
Procédure de configuration (configuration [Façonnage dos])
Lorsque la Piqueuse à cheval SD-513 est installée, formez le coin du dos pour le papier avec pliage et agrafage.
1

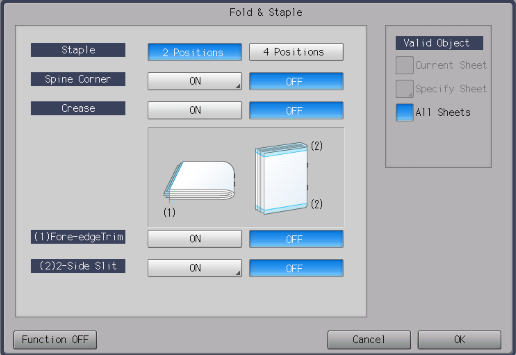

Appuyez sur [Activé] dans [Façonnage dos].
_MJA031181A_D.png)
L'écran de configuration s'affiche.
2
Sélectionner la force.
Régler tout d'abord sur [Normal]. Si le résultat n'est pas approprié, modifier la force.
3
Appuyez sur [Retour].
4
Appuyez sur [Valider].
Procédure de configuration (configuration [(2) Découpe lat.])
Lorsque la Piqueuse à cheval SD-513 est installée, réglez la [Découpe latérale] et le [Décalage avec couv.] pour le massicotage latéral.
1
Appuyez sur [Activé] dans [(2) Découpe lat.].
L'écran de configuration s'affiche.
2
Sélectionner [(1)] ou [(2)] de [Découpe latérale], puis utiliser le pavé numérique visuel pour entrer la valeur de massicotage.
Plage : de 8,0 mm à 26,0 mm
Le fait d'appuyer sur [,]/[+] augmente ou réduit la valeur numérique par pas de 0,1 mm.
Utiliser [+ / -] pour régler le signe plus ou moins de la valeur numérique.
Quand la valeur de massicotage diffère de 10,0 mm ou plus entre [(1)] et [(2)], cette valeur ne peut pas être entrée.
3
Sélectionner [Décalage avec couv.], puis utiliser le pavé numérique visuel pour entrer la valeur de massicotage du corps pour la couverture.
Plage : de -1,0 mm à 1,0 mm
Le fait d'appuyer sur [,]/[+] augmente ou réduit la valeur numérique par pas de 0,1 mm.
4
Appuyez sur [Valider].
