Réglage du [Profil Lien périphér. CMJN-CMJN]

Présentation
Éléments de réglage
Procédure de configuration (démarrage de l'écran [Ajustement] )
Procédure de configuration (ajustement de la couleur du point)
Procédure de configuration (réglage d'une courbe de profil)

Présentation

Réglez la [Profil Lien périphér. CMJN-CMJN].

Vous pouvez exécuter [Ajustement Couleur de point] et [Ajustement courbe de profil] pour chaque objet*.

[Ajustement Couleur de point] règle la couleur de sortie spécifique.

Les différences avec Couleur alternative sont les suivantes.

  • Couleur alternative : n'affecte pas les couleurs autour de la cible

  • Ajustement de la couleur du point : affecte les couleurs autour de la cible

Pour ajuster uniquement la couleur spécifique, exécutez [Gestion Couleur alternative]. Pour des détails, voir [Gestion Couleur alternative].

[Ajustement courbe de profil] règle la gradation de l'image entière.

* : trois types d'objets composent une tâche.

  • CMJN : image, graphiques, texte

Un clic sur [Ajustement] affiche l'assistant. Suivez les instructions à l'écran pour modifier [Profil Lien périphér. CMJN-CMJN].

Le workflow de l'assistant est le suivant.

1. Vérification du contenu de la tâche : Procédure de configuration (démarrage de l'écran [Ajustement] )

2. Ajustement de la couleur du point/de la couleur du profil : Procédure de configuration (ajustement de la couleur du point) / Procédure de configuration (réglage d'une courbe de profil)

3. Calcul du profil : Procédure de configuration (réglage d'une courbe de profil)

4. Vérification du résultat du calcul

5. Fin des travaux

Éléments de réglage

Élément de réglage

Description

Barre d'outils

[Sélectionner Image]

Sélectionner l'image à régler. L'image sélectionnée s'affiche dans [Visionneuse].

[Imprimer confirmation]

Imprime l'image à laquelle les contenus réglés sont appliqués. Vous pouvez vérifier le résultat du réglage.

[Terminé]

Termine le réglage.

[Annuler]

Ignore le résultat de réglage et ferme [Visionneuse].

[Visionneuse]

[Couleur entrée]

Affiche l'image d'original qui n'est pas encore réglée.

[Calculé]

Affiche l'image traitée par la technologie DLP (Digital Light Processing, traitement numérique de la lumière) avant réglage, pour [Couleur entrée].

[Après ajus]

Affiche l'image traitée par la technologie DLP à laquelle les détails de réglage sont appliqués, pour [Couleur entrée].

[Ajustement]

Exécute le [Ajustement Couleur de point/Ajustement Courbe de profil]. Pour réaliser des réglages individuels, basculez entre les onglets [Courbe de profil] et [Ajustement Couleur de point].

[Remise àZéro]

Ignore tous les paramètres [Ajt. val.] et retourne à l'état antérieur au réglage.

Procédure de configuration (démarrage de l'écran [Ajustement] )

1
Cliquez sur [Profil Lien périphér. CMJN-CMJN] sur l'écran [Gestion de profil].

  • Vous pouvez aussi cliquer sur [Type de profil] - [Profil Lien périphér. CMJN-CMJN] dans la liste des menus de [Fichier] pour réaliser la même opération.

2
Sélectionnez le dossier dans l'arborescence.

  • Vous pouvez changer une connexion pour un autre Contrôleur d'image. Pour des détails, voir [Imprimante].

  • Pour mettre à jour le contenu du champ d'affichage des profils avec les dernières informations, cliquez sur [Recharger] dans [Fichier].

3
Dans le champ d'affichage du profil, sélectionnez le [Profil Lien périphér. CMJN-CMJN] pour le modifier.
4
Cliquez sur [Ajustement].

L'écran [Confirmation de la procédure] s'affiche.

5
Vérifiez le contenu du travail et cliquez sur [Suivant].

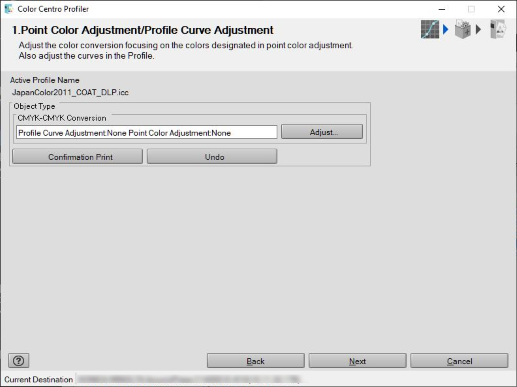

L'écran [Ajustement Couleur de point/Ajustement Courbe de profil] s'affiche.

6
Cette fonction règle la courbe de tonalité d'un profil de lien périphériques.

Procédure de configuration (ajustement de la couleur du point)

Dans [Ajustement Couleur de point], réglez la couleur de sortie spécifique.
1

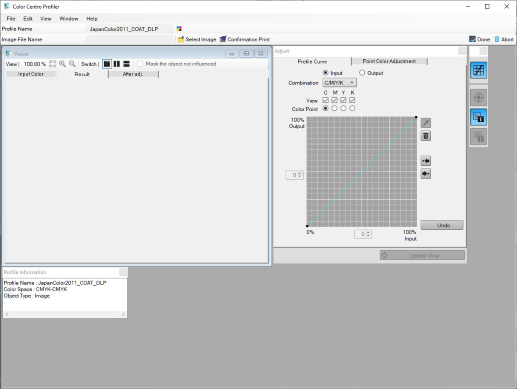

Un clic sur [Ajustement en cours...] affiche l'écran [Ajustement].
2
Cliquez sur l'onglet [Ajustement Couleur de point].

  • Une tâche stockée en sélectionnant [Tâches en attente sans trame] n'est pas affichée.

  • Pour ajouter une nouvelle couleur de point, passez à l'étape 3.

  • Pour éditer la couleur de point spécifiée, passez à l'étape 7.

  • Pour supprimer la couleur de point spécifiée, passez à l'étape 10.

  • Pour exécuter [Imprimer confirmation] après réglage, passez à l'étape 12.

  • Dans [Ajustement Couleur de point], la valeur du résultat peut être inférieure à la valeur de configuration. Ceci en raison de l'ajustement de la courbe d'entrée/de sortie. Une courbe est créée, en concordance avec d'autres points de réglage.

3
Pour ajouter une nouvelle couleur de point, cliquez sur "" dans l'écran [Ajustement Couleur de point].

La ligne pour laquelle le numéro est associé à [Réglage du point (CMJN)], est ajoutée.

4
Définissez la valeur (0 à 255) de la couleur de point dans C, M, J et N de la ligne ajoutée.

  • Vous pouvez également cliquer sur "" et effectuer un clic gauche sur l'image de la [Visionneuse] pour définir la valeur de la couleur du point.

  • Cliquez sur "" pour effectuer un traitement homogène de toutes les tables de conversion des couleurs. Les valeurs de couleur de point sont appliquées à la table de conversion des couleurs et sont effacées. Une fois effacées, les valeurs de couleur de point ne peuvent pas être restaurées.

5
Définissez [Étendue effective] dans le champ [Ajustement].

  • [Étroit] : le résultat du réglage n'affecte que les couleurs les plus proches de la couleur d'entrée.

  • [Normal] : les couleurs entre [Étroit] et [Large] sont affectées par le résultat de réglage.

  • [Large] : les couleurs éloignées de la couleur entrée sont aussi affectées par le résultat de réglage.

  • [Étendue effective] est définissable pour chaque couleur de point.

  • Les valeurs affichées dans [Calculé] et [Après ajus] du champ [Ajustement] sont obtenues en appliquant la courbe d'entrée et la table de conversion des couleurs (application de la valeur obtenue avant la courbe de sortie).

6
Entrez la valeur dans [Ajt. val.] de façon à ce que la valeur de [Après ajus] soit la valeur cible.

  • Pour ignorer tous les réglages [Ajt. val.], cliquez sur [Remise àZéro].

7
Pour modifier la couleur de point enregistrée, sélectionnez la ligne de la couleur de point cible dans [Réglage du point (CMJN)].

La couleur entrée est affichée dans la partie inférieure du champ d'affichage de l'échantillon de couleur à droite de [Calculé].

8
Définissez [Étendue effective] dans le champ [Ajustement].

  • [Étroit] : le résultat du réglage n'affecte que les couleurs les plus proches de la couleur d'entrée.

  • [Normal] : les couleurs entre [Étroit] et [Large] sont affectées par le résultat de réglage.

  • [Large] : les couleurs éloignées de la couleur entrée sont aussi affectées par le résultat de réglage.

  • [Étendue effective] est définissable pour chaque couleur de point.

  • Les valeurs affichées dans [Calculé] et [Après ajus] du champ [Ajustement] sont obtenues en appliquant la courbe d'entrée et la table de conversion des couleurs (application de la valeur obtenue avant la courbe de sortie).

9
Entrez la valeur dans [Ajt. val.] de façon à ce que la valeur de [Après ajus] soit la valeur cible.

  • Pour ignorer tous les réglages [Ajt. val.], cliquez sur [Remise àZéro].

10
Pour supprimer la couleur de point enregistrée, sélectionnez la ligne de la couleur de point cible dans [Réglage du point (CMJN)].
11
Cliquez sur "".

La couleur de point sélectionnée est supprimée.

12
Cliquez sur [Imprimer confirmation] pour exécuter l'impression test.
13
Sélectionnez chaque élément et cliquez sur [Impression].

  • Cliquez sur [Parcourir...] pour afficher l'écran et sélectionnez le fichier image à imprimer.

  • Cliquez sur [Sélectionner magasin] pour afficher l'écran et sélectionnez le magasin cible dans [Imprimer confirmation].

  • Sélectionnez la trame utilisée dans [Imprimer confirmation] dans la liste des menus de [Réglage Écran].

  • Sélectionnez [Numér. pages].

  • Un clic sur [Annuler] ferme l'écran [Imprimer confirmation].

14
Vérifiez le résultat de l'impression test et cliquez sur [Terminé].

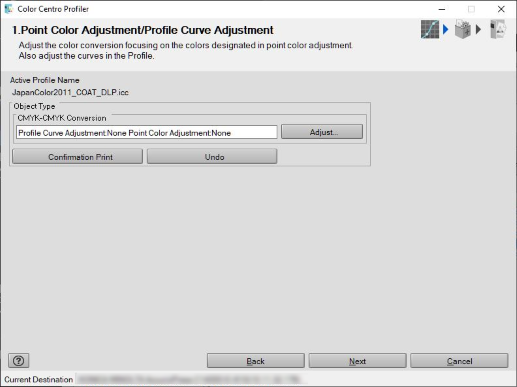

L'écran [Ajustement] se referme et laisse la place à l'écran [Ajustement Couleur de point/Ajustement Courbe de profil].

15
Cliquez sur [Suivant].

Le calcul du profil est exécuté et un profil est créé.

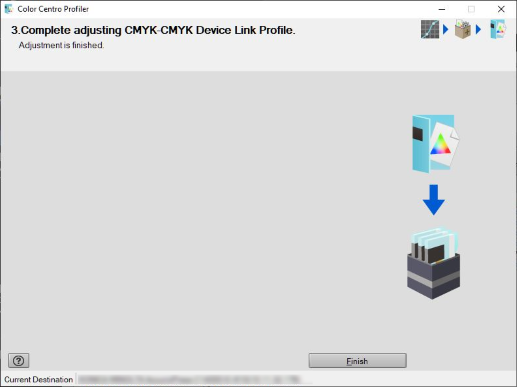

Lorsque le calcul est terminé, l'écran [Terminer le réglage du profil de lien de périphérique CMJN-CMJN] s'affiche.

16
Cliquez sur [Quitter].

L'assistant se termine et l'affichage revient à l'écran [Gestion de profil].

17
Pour définir le profil créé comme profil par défaut, utilisez le [Réglage couleur par défaut].

Procédure de configuration (réglage d'une courbe de profil)

Dans [Ajustement courbe de profil], réglez la gradation de l'ensemble de l'image.

1
Un clic sur [Ajustement en cours...] affiche l'écran [Ajustement].
2

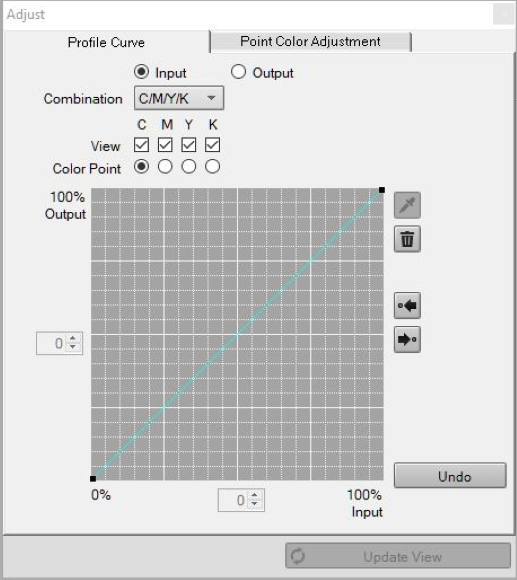

Cliquez sur l'onglet [Courbe de profil].

  • [introduire] : règle la courbe d'entrée.

  • [Sortie] : règle la courbe de sortie. En règle générale, sélectionnez [Sortie].

3
Sélectionnez une combinaison de couleurs modifiées dans [Combinaison].

  • Avec [introduire] sélectionné : sélectionnez [C/M/J/N], [CMJ/N] ou [CMJN].

  • Avec [Sortie] sélectionné : sélectionnez [C/M/J/N], [CMJ/N] ou [CMJN].

  • Avec [C/M/J/N] sélectionné : règle la courbe de profil de chaque couleur.

  • Avec [CMJN] sélectionné : règle la courbe de profil pour laquelle les couleurs CMJN sont intégrées.

  • Avec [CMJ/N] sélectionné : règle seulement la courbe de profil noire pour laquelle les couleurs CMJ sont intégrées.

4
Cochez la case [Affichage] et sélectionnez la couleur de la courbe de profil affichée dans le graphe.

  • Pour les couleurs que vous ne souhaitez pas ajuster, décochez la case [Affichage].

5
Cliquez sur la case d'option [Courbe de réglage] et sélectionnez la cible de réglage de la courbe de profil.

  • Si vous sélectionnez [Courbe de réglage] de la couleur dont la case [Affichage] est décochée, la case [Affichage] est sélectionnée automatiquement.

6
Glissez les points de début et de fin (points noirs) des deux côtés de la courbe de profil, ainsi que le point de réglage de la courbe de profil et réglez la courbe de profil.

  • Pour ajouter un point de réglage, cliquez sur la courbe de profil.

  • Le point de réglage sélectionné est indiqué par un carré rouge.

  • Si vous cliquez sur "" ou "" lorsque plusieurs points de réglage se trouvent sur la courbe du profil, leur sélection est inversée avant et après.

  • Si vous sélectionnez un point de réglage et entrez la valeur de coordonnée dans la zone de saisie entre l'axe vertical et l'axe horizontal, vous pouvez déplacer la position du point de réglage.

  • Pour supprimer le point de réglage ajouté, procédez comme suit.
    - Faites glisser le point de réglage et déplacez-vous vers le point de réglage le plus proche.
    - Déposez le point de réglage en dehors de la zone de dessin de la courbe du profil.
    - Sélectionnez le point de réglage à supprimer et cliquez sur "".

  • Pour revenir à la courbe de profil non modifiée, cliquez sur [Remise àZéro].
