[Étalonnage G7]
Présentation
Exécution de l'étalonnage G7.
L'étalonnage normal règle la densité de sortie de gradation pour chaque couleur (CMJN) tandis que l'étalonnage G7 règle la courbe de chaque couleur (CMJN). La précision de reproductibilité des couleurs est améliorée en contrôlant la balance des gris.
Conseils
- Un colorimètre est nécessaire pour réaliser l'[Départ étalonnage G7]. Pour en savoir plus sur les réglages du colorimètre, voir [Réglage].
Conseils
- Dans Color Centro, Exact Color est défini par défaut. Vous ne pouvez pas également régler sur Color Centro l'étalonnage G7 (déjà réglé sur Exact Color) et les utiliser ensemble. Pour passer au calibrage G7, contactez le technicien de maintenance.
Procédure de configuration (réalisation de l'étalonnage G7)
Créer une table de réglage et fournir un retour d'information sur la table de réglage afin d'améliorer la précision de la reproduction des couleurs.
Les écrans ci-dessous peuvent différer des écrans actuels en fonction de l'environnement d'utilisation ou de la version et de la révision de l'application.
1
Cliquez sur [Départ étalonnage G7] dans le champ [Étalonnage G7].
_MJA031938A_D.png)
Si [Départ étalonnage G7] n'est pas affiché, cliquez sur [Afficher l'étalonnage G7].
Si l'exécution de l'étalonnage normal remonte à plus d'un jour, une boîte de dialogue vous invite à effectuer l'étalonnage normal.
Un clic sur [Oui] affiche l'écran [Départ étalonnage G7].
Un clic sur [Non] retourne à l'écran [Calibration Manager]. Cliquez sur [Procéder à l'étalonnage] pour effectuer l'étalonnage normal. Pour des détails, voir Procédure de configuration ( [Procéder à l'étalonnage]).
2

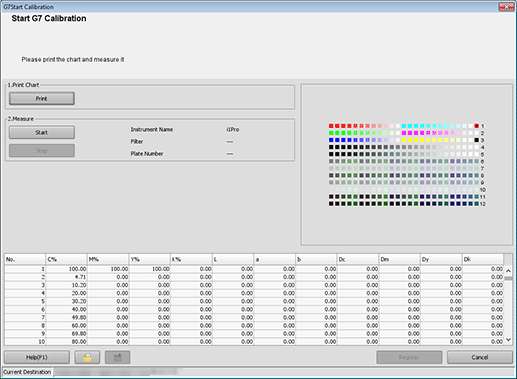

Cliquez sur [Impression].
_MJA031939B_D.png)
L'écran [Imprimer la mire] s'affiche.
3

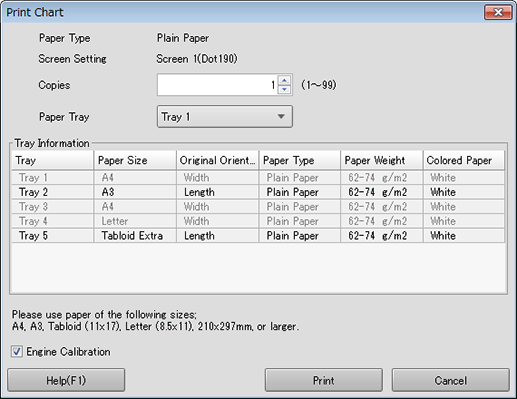

Réglez [Copies] et [Magasin].
_MJA031927A_D.png)
Vous pouvez spécifier un nombre de [Copies] de 1 à 99.
Le contenu de configuration est aussi affiché dans le réglage suivant.
Pour effectuer le [Réglage gamma automatique], cochez la case [Étalonnage moteur].
4
Cliquez sur [Impression].
Les mires des couleurs sont imprimées. Lorsque l'impression est terminée, l'affichage revient à l'écran [Départ étalonnage G7].
5
Connectez le colorimètre à l'ordinateur et cliquez sur [Départ].
6
Cliquez sur [OK] sur l'écran [Etalonnage du blanc] et suivez les messages à l'écran pour effectuer les opérations.
7
Sur l'écran [Démarrage Mesure], cliquez sur [OK] pour lancer la mesure. Suivez les messages pour effectuer les opérations.
La méthode de fonctionnement varie en fonction du colorimètre connecté. Suivez les instructions à l'écran pour exécuter l'opération.
Si la ligne de mesure est incorrecte, un message d'avertissement s'affiche. Vous pouvez choisir de réessayer avec la ligne correcte ou de passer à la ligne suivante.
Vous ne pouvez pas cliquer sur [OK] tant que l'acquisition des données de mesure n'est pas terminée.
8
Lorsque la mesure est terminée, une liste des données de mesure s'affiche au bas de l'écran [Départ étalonnage G7] et les bandes de l'aperçu sont affichées en couleur.
Des pastilles sont affichées en gris sur l'aperçu avant la mesure, puis en couleur après la mesure.
Chaque valeur de pastille est affichée dans la liste des données de mesure.
Si vous cliquez sur une pastille de couleur dans l'aperçu, la ligne correspondante est sélectionnée dans la liste des résultats de mesure. De même, si vous sélectionnez une ligne dans la liste des résultats de mesure, la pastille de couleur correspondante est sélectionnée sur l'aperçu.
_MCO031948A_D.png)
: Enregistre les données de mesure dans un dossier local._MCO031949A_D.png)
: Importe les données de mesure enregistrées.
9
Cliquez sur [Enregistrer].
_MJA031940B_D.png)
Vous pouvez enregistrer des données de mesure sur le Contrôleur d'image pour les appliquer à l'impression.
Un clic sur [Annuler] ignore les données de mesure et ferme l'écran [Départ étalonnage G7]. L'affichage retourne ensuite sur l'écran [Calibration Manager].
10
Cliquez sur [OK] pour enregistrer les données de mesure sur le Contrôleur d'image.
_MJA031941A_D.png)
Les données de mesure sont enregistrées dans l'emplacement représentatif du groupe spécifié dans le [Groupe d'étalonnage]. Pour des détails, voir [Réglage].
11
Pour en savoir plus sur la manière de mesurer la précision des données de mesure, voir Procédure de configuration ( [Mesure de la précision]).
12
Pour enregistrer les données d'authentification pour l'étalonnage du G7, voir Procédure de configuration (sauvegarde des données d'étalonnage du G7).
Procédure de configuration ( [Mesure de la précision])
Mesure de la précision des données de mesure après [Départ étalonnage G7].
Les écrans ci-dessous peuvent différer des écrans actuels en fonction de l'environnement d'utilisation ou de la version et de la révision de l'application.
1
Cliquez sur [Mesure de la précision] dans le champ [Étalonnage G7].
_MJA031942A_D.png)
L'écran [Mesure de précision de l'étalonnage G7] s'affiche.
2
Cliquez sur [Impression].
L'écran [Imprimer la mire] s'affiche.
3
Réglez [Copies] et [Magasin].
_MJA032132A_D.png)
Vous pouvez spécifier un nombre de [Copies] de 1 à 99.
Le contenu de configuration est aussi affiché dans le réglage suivant.
4
Cliquez sur [Impression].
_MJA031943A_D.png)
Les mires des couleurs sont imprimées. Lorsque l'impression est terminée, l'affichage revient à l'écran [Mesure de précision de l'étalonnage G7].
5
Connectez le colorimètre à l'ordinateur.
6
Cliquez sur [Départ] pour commencer la mesure.
La méthode de fonctionnement varie en fonction du colorimètre connecté. Suivez les instructions à l'écran pour exécuter l'opération.
Si la ligne de mesure est incorrecte, un message d'avertissement s'affiche. Vous pouvez choisir de réessayer avec la ligne correcte ou de passer à la ligne suivante.
Vous ne pouvez pas cliquer sur [OK] tant que l'acquisition des données de mesure n'est pas terminée.
7
Lorsque la mesure est terminée, une liste des données de mesure s'affiche au bas de l'écran [Mesure de précision de l'étalonnage G7] et les bandes de l'aperçu sont affichées en couleur.
Des pastilles sont affichées en gris sur l'aperçu avant la mesure, puis en couleur après la mesure.
Chaque valeur de pastille est affichée dans la liste des données de mesure.
Si vous cliquez sur une pastille de couleur dans l'aperçu, la ligne correspondante est sélectionnée dans la liste des données de mesure. De même, si vous sélectionnez une ligne dans la liste des données de mesure, la pastille de couleur correspondante est sélectionnée sur l'aperçu.
- : Enregistre les données de mesure dans un dossier local.
- : Importe les données de mesure enregistrées.
8

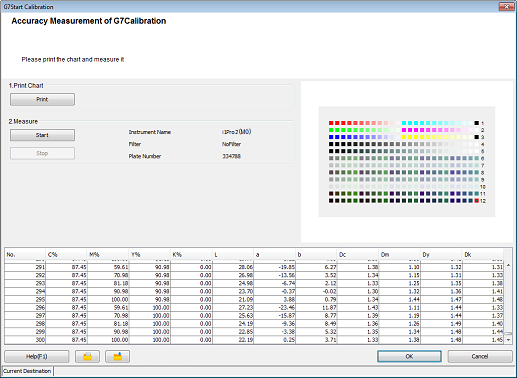

Cliquez sur [OK].
_MJA031944A_D.png)
Les données de mesure sont importées dans la liste de l'écran [Calibration Manager]. Vérifiez le résultat de la mesure ([Densité CMJN] ou [Veuillez répéter le calibrage.]).
Si les valeurs ΔCh et ΔE* ne remplissent pas les critères G7, une boîte de dialogue s'affiche. Dans cette boîte de dialogue, vous pouvez sélectionner de recalculer ou non une table d'étalonnage avant l'enregistrement, de sorte que les valeurs ΔCh et ΔE* figurent dans la plage cible.
Un recalcul permet d'imprimer les données de mesure actuelles avant exécution.
En cas de recalcul, vous devriez exécuter [Mesure de la précision] après l'exécution.
Un clic sur [Annuler] ignore les données de mesure et ferme l'écran [Mesure de précision de l'étalonnage G7]. L'affichage retourne ensuite sur l'écran [Calibration Manager].
Les données de mesure continuent d'être affichées jusqu'à ce que l'écran [Calibration Manager] se ferme ou que les données soient initialisées. Pour en savoir plus sur l'initialisation, voir Procédure de configuration (initialisation des données d'étalonnage).
9
Pour imprimer les données de mesure de la[Mesure de la précision], cliquez sur [Imprimer rapport] dans l'écran [Calibration Manager].
