Creazione di un opuscolo piegato a metà

La macchina dotata della Pinzatrice a sella SD-513 dispone delle seguenti funzioni.

Modalità uscita

Descrizione

Illustrazione

[PiegaPinza] + [(1)Rifilatura]: [Disattiva]

Crea un opuscolo multipagina piegato e pinzato in due o quattro punti (pinzatura a sella) al centro, combinando Opuscolo della funzione dell'applicazione.

[PiegaPinza] + [(1)Rifilatura]: [ON]

Rifila il lato anteriore degli opuscoli creati utilizzando [PiegaPinza].

[Multi centr] + [(1) Rifilatura]: [OFF]

Raddoppia fino a cinque fogli di serie stampate, combinando Opuscolo della funzione dell'applicazione.

[Multi centr] + [(1) Rifilatura]: [ON]

Rifila il lato anteriore dei fogli doppi creati usando [Multi centr].

  • La carta elaborata nella modalità Piega & Pinza o Piega a metà multipla è emessa nel vassoio di uscita. Impostare l'estensione del vassoio di uscita (vassoio) per eseguire la preparazione per aprire il fermo. In caso contrario, la carta in uscita potrebbe cadere dal vassoio di uscita. Inoltre, la funzione di rilevamento carico completo potrebbe non funzionare.

  • Quando si crea un opuscolo nella modalità Piega & Pinza o Piega a metà multipla, fare attenzione che la carta sia arricciata all'interno durante l'uscita.
    Stampare solo diverse pagine nel vassoio secondario prima di stampare l'intero opuscolo, quindi controllare la direzione di arricciatura.
    Se la carta è arricciata verso l'alto durante la stampa, è arricciata all'interno quando si crea un opuscolo.

  1. Posizionare l'originale.

    • Il numero delle pagine originali da caricare è impostato per quello di Piega & Pinza o Piega a metà multipla ed è determinato il numero di fogli piegati. Per informazioni sul numero di fogli piegati, fare riferimento a Pinzatore a sella SD-513.

  2. Premere la scheda [COPIA] per visualizzare la schermata [COPIA].

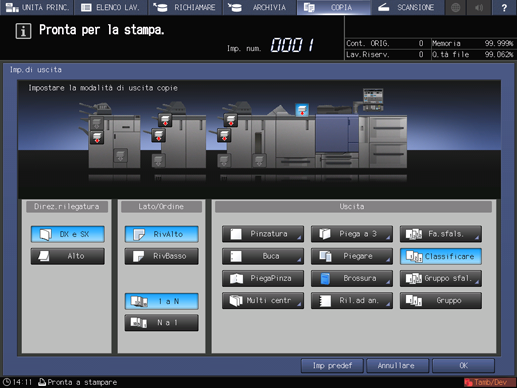

  3. Premere [Imp.di uscita].

    È visualizzata la schermata [Imp.di uscita].

  4. Premere [Piega&pinza] o [Multi centr].

    Questa operazione visualizza la schermata di impostazione Piega & Pinza o Piega a metà multipla.

  5. In [(1) Rifilatura], premere [ON] o [OFF].

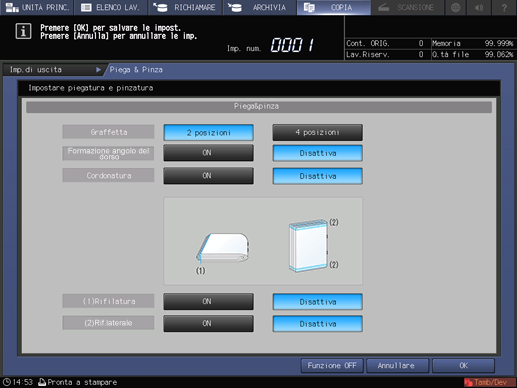

    • Quando [Piega&pinza] è selezionato al punto 4, selezionare [2 posizioni] o [4 posizioni] in [Graffeta], quindi selezionare anche [ON] o [Disattiva] in [(1)Rifilatura].

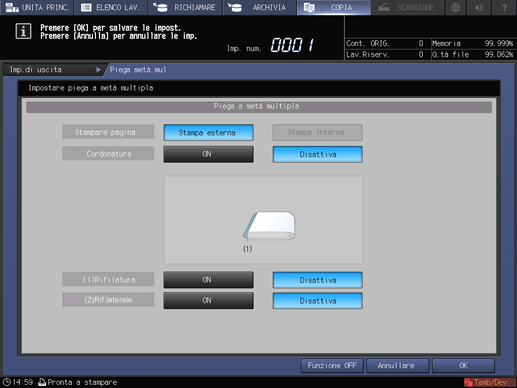

    • Se [Multi centr] è selezionato al punto 4, selezionare [ON] o [OFF] in [(1) Rifilatura].

    • Quando la pinzatrice a sella è dotata dell'Unità Scanalatura CR-101, è disponibile [Scanalatura]. Per informazioni dettagliate, fare riferimento a Scanalatura carta.

    • Quando la pinzatrice a sella è dotata dell'Unità di rifilatura TU-503, è disponibile [Rifilatura laterale]. Per informazioni dettagliate, fare riferimento a Rifilatura laterale.

    • Quando la pinzatrice a sella è dotata dell'Unità di piegatura FD-504, [Formazione angolo del dorso] è disponibile nella schermata di impostazione Piega & Pinza. Per informazioni dettagliate, fare riferimento a Formazione angolo del dorso in Piega & Pinza.

  6. Premere [OK].

    • Per annullare l'impostazione, premere [Annulla].

    • Per disattivare la funzione mantenendo l'impostazione corrente, premere [Funzione OFF].

    La schermata torna alla schermata [Imp.di uscita].

  7. Premere [OK] nella schermata [Imp.di uscita] per tornare alla schermata COPIA.

    Un'icona che rappresenta la funzione specificata è visualizzata in [Imp.di uscita] nella schermata [COPIA].

    Si noterà anche che [Libretto] in [Applicazione] è selezionato automaticamente.

  8. Premere le condizioni di copia aggiuntive desiderate.

  9. Inserire la quantità di stampa desiderata utilizzando il tastierino numerico.

  10. Impostare l'estensione del vassoio di uscita (vassoio), quindi tirare il fermo.

  11. Premere Avvio sul pannello di controllo.
