Scanalatura carta
Quando la Pinzatrice a sella SD-513 dotata dell'Unità Scanalatura CR-101 è installata sulla macchina, è possibile scanalare la carta.
Selezionare la scanalatura desiderata tra 1, 2, 3 e 4 scanalature, quindi determinare la posizione di scanalatura.
Per il lato convesso delle scanalature, selezionare il lato anteriore o posteriore.
Il numero di scanalature è limitato a seconda delle condizioni di copia da combinare.
Quando è selezionato [Piega&pinza] o [Multi centr], è possibile applicare una sola scanalatura alla copertina. Non è possibile scanalare il corpo. Per informazioni dettagliate, fare riferimento a Scanalatura di una copertina nella modalità Piega & Pinza o Piega a metà multipla.
Quando è selezionato Piega a 3, è possibile applicare solo due scanalature alla carta da piegare in tre. Per informazioni dettagliate, fare riferimento a Scanalatura carta in Piega-3 Multifoglio.
Quando è selezionato [Brossura], è possibile applicare due o quattro scanalature alla copertina. Non è possibile scanalare il corpo. Per informazioni dettagliate, fare riferimento a Usare la Brossuratrice PB-503.
Voce di menu | Descrizione | Illustrazione |
|---|---|---|
[Numero di cordonature] Selezionare il valore desiderato tra [[1 pezzo], [2 pezzi], [3 pezzi] e [4 pezzi]. Lunghezza carta La: da 240 mm a 336 mm Lunghezza carta Lb: da 337 mm a 488 mm | [1 pezzo]: applica uno scanalatura. Posizione scanalatura (1): Carta La: 7 mm a (La - 46) mm (incrementi di 0,1 mm) Carta Lb: (Lb - 330) mm a 290 mm (incrementi di 0,1 mm) |
|
[2 pezzi]: applica due scanalature. Posizione scanalatura (2): Carta La: (Posizione di stampa (1) + 1,0) mm a (La - 46) mm (incrementi di 0,1 mm) Carta Lb: (Posizione di stampa (1) + 1,0) mm a 290 mm (incrementi di 0,1 mm) |
| |
[3 pezzi]: applica tre scanalature. Posizione scanalatura (3): Carta La: (Posizione di stampa (2) + 1,0) mm a (La - 46) mm (incrementi di 0,1 mm) Carta Lb: (Posizione di stampa (2) + 1,0) mm a 290 mm (incrementi di 0,1 mm) |
| |
[4 pezzi]: applica quattro scanalature. Posizione scanalatura (4): Carta La: (Posizione di stampa (3) + 1,0) mm a (La - 46) mm (incrementi di 0,1 mm) Carta Lb: (Posizione di stampa (3) + 1,0) mm a 290 mm (incrementi di 0,1 mm) |
| |
[Scanalatura laterale] Selezionare [Fronte] o [Retro]. | [Fronte]: applica scanalature al lato anteriore. |
|
[Retro]: applica scanalature al lato posteriore. |
|
Posizionare l'originale.
Premere la scheda [COPIA] per visualizzare la schermata [COPIA].

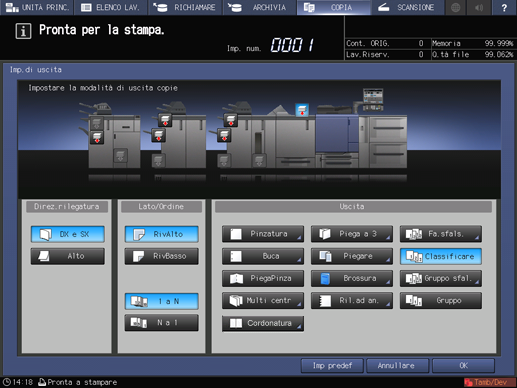

Premere [Imp.di uscita].
È visualizzata la schermata [Imp.di uscita].

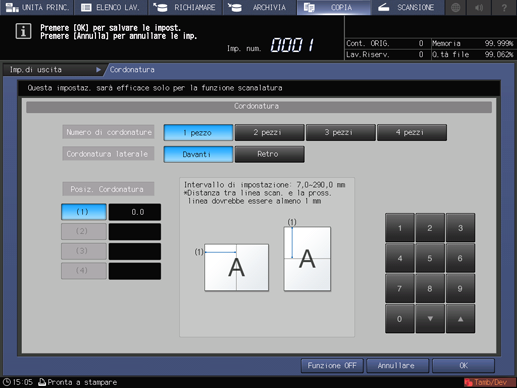

Premere [Cordonatura].
È visualizzata la schermata di impostazione [Cordonatura].
Selezionare il numero di cordonature.
Selezionare il pulsante desiderato da [1 pezzo] a [4 pezzi].

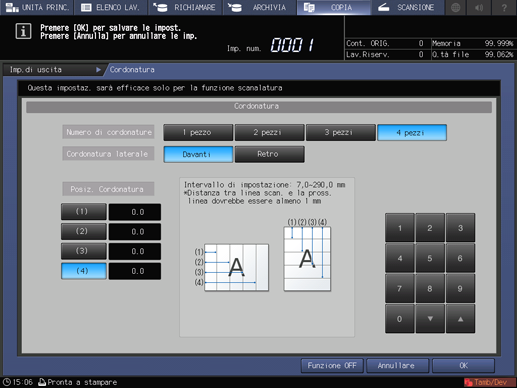

Impostare la posizione di cordonatura.
Selezionare [(1)] per [Posiz. Cordonatura], quindi premere il tastierino numerico sullo schermo, il tasto [
], o il tasto [
] per inserire la prima posizione di scanalatura. Specificare la seconda posizione di scanalatura e quelle successive nello stesso modo.La posizione di scanalatura disponibile varia a seconda del lunghezza carta (lunghezza del lato lungo).
Quando la lunghezza della carta La è tra 240 mm e 336 mm, la posizione di scanalatura (1) è impostata su 7 mm (La - 46) mm (incrementi di 0,1 mm).
Quando la lunghezza della carta Lb è tra 337 mm e 488 mm, la posizione di scanalatura (1) è impostata su (Lb - 330) mm a 290 mm (incrementi di 0,1 mm).
La seconda posizione di scanalatura e quelle successive sono impostate su (La - 46) mm dal valore più alto rispetto alla posizione di scanalatura preimpostato di 1,0 mm quando la lunghezza della carta La è tra 240 mm e 336 mm. Quando la lunghezza della carta Lb è tra 337 mm e 488 mm, la posizione di scanalatura è impostata su 290 mm dal valore più alto rispetto alla posizione di scanalatura di 1,0 mm.

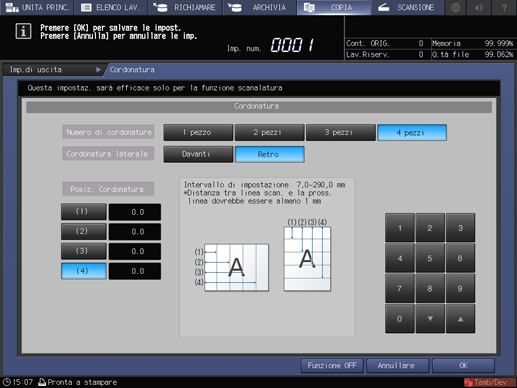

Selezionare la scanalatura laterale.
In [Cordonatura laterale], selezionare [Fronte] o [Retro].
Premere [OK].
Per annullare l'impostazione, premere [Annulla].
Per disattivare la funzione mantenendo l'impostazione corrente, premere [Funzione OFF].
Questa operazione riporta alla schermata [Imp.di uscita].
Premere [OK] nella schermata [Imp.di uscita] per tornare alla schermata [COPIA].
Un'icona che rappresenta la funzione specificata è visualizzata in [Imp.di uscita] nella schermata [COPIA].
Premere le condizioni di copia aggiuntive desiderate.
Inserire la quantità di stampa desiderata utilizzando il tastierino numerico.
Premere Avvio sul pannello di controllo.
Se le posizioni della scanalatura sono discostate sulla carta in uscita, specificare nuovamente le posizioni di scanalatura nella schermata di impostazione della scanalatura descritta al punto 6. Per esempio, se si specifica "210 mm", è possibile applicare una scanalatura alla posizione di 211 mm a causa dell'espansione e contrazione della carta. In tal caso, specificare "209 mm".
