Si está instalada la Unidad de corte TU-510, el recorte se aplicará a las tareas de copia o impresión del mismo modo que a la impresión.
Es posible registrar previamente los ajustes avanzados en la función de recorte como un perfil de recorte. Es posible recuperar y aplicar los perfiles de recorte cuando y como lo necesite para simplificar la ejecución de las operaciones de recorte. Para obtener más información sobre el perfil de recorte, consulte [Perfil de recorte].

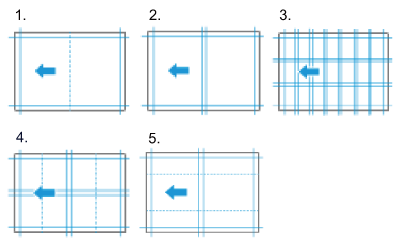

Los 5 tipos de operaciones en modo de recorte se detallan a continuación.
No. | Modo | Descripción general | Tamaño de papel disponible | Tamaño acabado después del corte | Peso del papel utilizable | Bandejas aplicables para la salida |
---|---|---|---|---|---|---|
1 | [Four Edge Trim] | Corta cuatro lados del papel. *También se puede utilizar para realizar hendiduras y perforaciones. | Ancho de 140,0 mm a 330,2 mm, largo de 153,0 mm a 1300,0 mm Para definir [Perforation]: (ancho) de 140,0 mm a 330,2 mm, (largo) de 153,0 mm a 487,7 mm/(ancho) de 5,51" a 13", (largo) de 6,02" a 19,20" | (Anchura) de 120,0 mm a 314,2 mm, (longitud) de 133,0 mm a 1280,0 mm/(anchura) de 4,72" a 12,37", (longitud) de 5,24" a 50,39" | De 50 g/m2 a 400 g/m2/de 14 lb Bond a 106 lb Bond (Hendidura: de 80 g/m2 a 400 g/m2/de 21 lb Bond a 106 lb Bond) | Bandeja secundaria de la Unidad de corte TU-510, unidad de acabado posterior (la longitud del papel de acabado es de 133,0 mm a 488,0 mm) (Si se ha definido [Perforation], no se puede utilizar la unidad de acabado sucesiva) |
2 | [Multiple Cutting] | Corta el papel en 2 hojas. *También puede cortar el papel en hojas del mismo tamaño configurando el ajuste (corte por la mitad). | De 140,0 mm a 330,2 mm de anchura, de 266,0 mm a 487,7 mm de longitud / de 5,51" a 13" de anchura, de 10,47" a 19,20" de longitud (Ancho de 313,0 mm a 330,2 mm, largo de 440,0 mm a 459,0 mm (al crear A4), ancho de 295,4 mm a 330,2 mm, largo de 451,8 mm a 470,8 mm (al crear Carta)) | A4 (297,0 mm e 210,0 mm/11,69” e 8,27”) o carta (279,4 mm e 215,9 mm/11,71” e 8,50”) | De 64 g/m2 a 400 g/m2/de 17 lb Bond a 106 lb Bond | Bandeja secundaria de la Unidad de corte TU-510 , unidad de acabado posterior |
3 | [Card Cutting] | Corte de papel en tamaño tarjeta. *También se puede insertar papel de separación. | WY1: De 287,0 mm a 330,2 mm de anchura, de 370,0 mm a 457,2 mm de longitud/de 11,30" a 13" de anchura, de 14,57" a 18" de longitud WY2: De 210,0 mm a 330,2 mm de anchura, de 279,4 mm a 470 mm de longitud/de 8,27" a 13" de anchura, de 11,00" a 18,50" de longitud | Ancho de 85,0 mm a 92,0 mm, largo de 50,0 mm a 56,0 mm | De 177 g/m2 a 300 g/m2/de 48 lb Bond a 81 lb Bond | Bandeja tarjetas de Unidad de corte TU-510 |

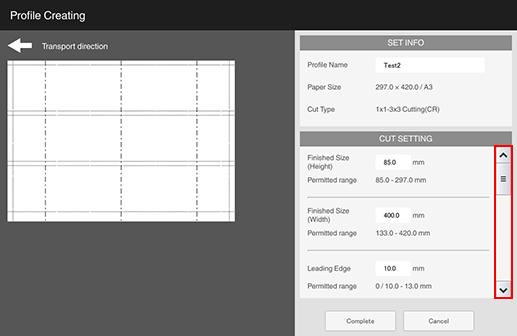

4 | [1x1-3x3 Cutting(CR)] | Define las posiciones de recorte y hendidura. | De 200,0 mm a 330,2 mm de anchura, de 143,0 mm a 487,7 mm de longitud/de 7,87" a 13" de anchura, de 5,63" a 19,20" de longitud | Ancho 85,0 mm o más, largo 133,0 mm | De 128 g/m2 a 300 g/m2 (papel couché: de 157 g/m2 a 300 g/m2) | Bandeja secundaria de Unidad de corte TU-510 |
5 | [1x1-1x3 Cutting(PE)] | Puede ajustar la posición de recorte y perforación. | De 210,0 mm a 330,2 mm de anchura, de 143,0 mm a 487,7 mm de longitud/de 8,27" a 13" de anchura, de 5,63" a 19,20" de longitud | Ancho 85,0 mm o más, largo 133,0 mm | De 128 g/m2 a 300 g/m2 (papel couché: de 157 g/m2 a 300 g/m2) | Bandeja secundaria de Unidad de corte TU-510 |
Recomendaciones
Utilice impresión con recorte en estos casos.
Cuando desee crear catálogos, cubiertas de libros, folletos, etc.
Cuando desee crear varios tipos de tarjetas (tarjetas de presentación, etc.)
Cuando desee recortar a tamaños de papel especial
Tareas previstas
Tareas retenidas, tareas de copia, tareas de impresión
Herramientas previstas
Panel táctil (tareas almacenadas en la máquina) | Controlador de impresora | AccurioPro Print Manager | Hot folder de la máquina | AccurioPro Hot Folder |
---|---|---|---|---|
. | . | . | . | e |
Entorno operativo previsto
Nombre del elemento | Contenido |
---|---|
Sistema operativo | Windows 10 |
Aplicación | Adobe Acrobat Reader DC |
Controlador de impresora | Controlador de plugin PS |
Opción | Unidad de corte TU-510 |
Para recortar el papel antes de imprimir, instale la Unidad de corte TU-510 en el sistema.
Para disponer de más funciones especiales de recorte, instale las opciones que se detallan a continuación dentro de la Unidad de corte TU-510.
Opción | Descripción |
---|---|
Unidad de hendidura CR-102 | Permite añadir hendiduras (con forma convexa hacia abajo) al papel. Pueden agregarse hendiduras al realizar un recorte de cuatro bordes o un recorte de 1x1-3x3 (CR). |
Unidad de hendidura CR-103 | Permite añadir hendiduras (con forma convexa hacia arriba) al papel. Pueden agregarse hendiduras al realizar un recorte de cuatro bordes. |
Unidad de perforación PE-101 | Agrega perforaciones transversales al papel. Pueden agregarse perforaciones al realizar un recorte de cuatro bordes o un recorte de 1x1-1x3 (PE). |
Unidad de perforación PE-102 | Agrega perforaciones longitudinales al papel. Pueden agregarse perforaciones al realizar un recorte de cuatro bordes. |
Unidad de corte TU-504 | Recorta secciones innecesarias de papel con imposición en varias caras. Permite recortar el sangrado del papel en dirección horizontal con respecto a la dirección de alimentación de papel. |
Separador de tareas JS-507 | Apila el papel recortado al tamaño de tarjeta en la Bandeja tarjetas. Para recortar al tamaño de tarjeta se necesita la Unidad de corte TU-504. |
Para obtener más información sobre el acceso a la pantalla de creación de perfiles, consulte "Acceso a la pantalla de creación de perfiles" (descripción después del procedimiento).
El [FinisherManager] solo está disponible en japonés e inglés. Las pantallas en inglés se utilizan para descripciones en idiomas que no se pueden visualizar.
Para obtener más información sobre cómo se crean y registran perfiles, consulte [Create] o Creación y edición de perfiles de recorte.
Para obtener más información sobre la función para aplicar perfiles de corte al imprimir, consulte "Función para aplicar perfiles de corte al imprimir" (descripción después del procedimiento).
Se ejecuta el recorte y se expulsa la tarea.
Acceso a la pantalla de creación de perfiles
Acceso | Transición a la pantalla de creación de perfil |
---|---|
Desde el Panel táctil del sistema | Panel táctil - [UN.PRINC.] - [Perfil de recorte] - [Create] |
Desde el navegador | Con Web Utilities Web Utilities - Página principal - [Finisher Manager] - [TU-510 Profile Manager] - [Create] Para obtener más información sobre cómo se accede a Web Utilities, consulte Web Utilities (máquina). |
Función para aplicar perfiles de recorte al imprimir
Función | Contenido |
---|---|

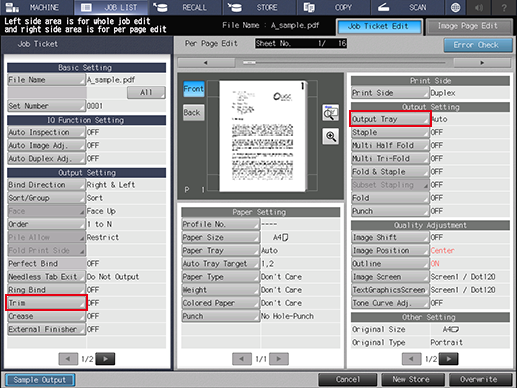

Función [Recortar] de [LISTA TAREAS] | Para aplicar un perfil de recorte a una tarea retenida, seleccione [LISTA TAREAS] y después [Recortar], y a continuación seleccione el perfil de recorte correspondiente. Para obtener más información, consulte [Recortar]. |

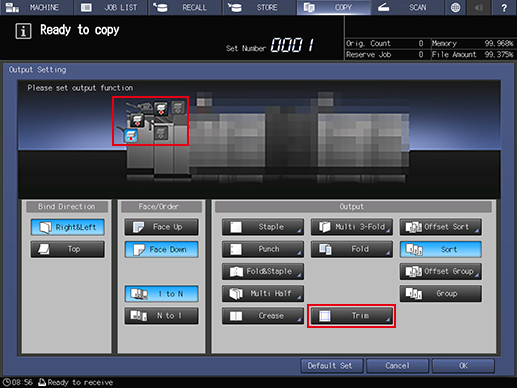

Función [Config.salida] de [COPIAR] | Para aplicar un perfil de recorte a una tarea de copia, seleccione [Config.salida] y después [Recortar], y a continuación seleccione el perfil de recorte correspondiente. Para obtener más información, consulte [Recortar]. |

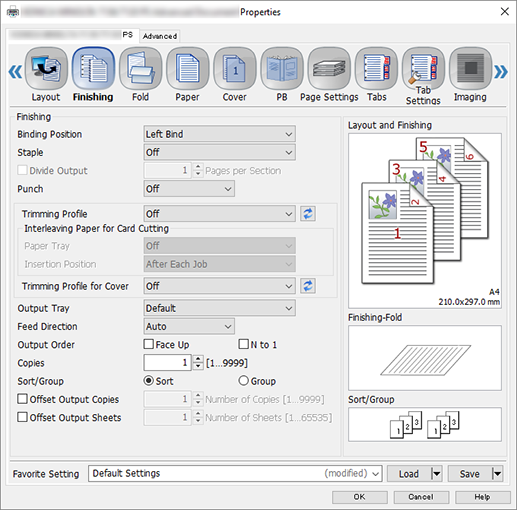

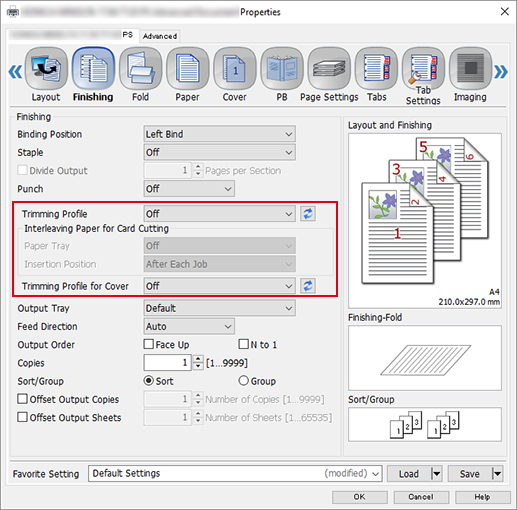

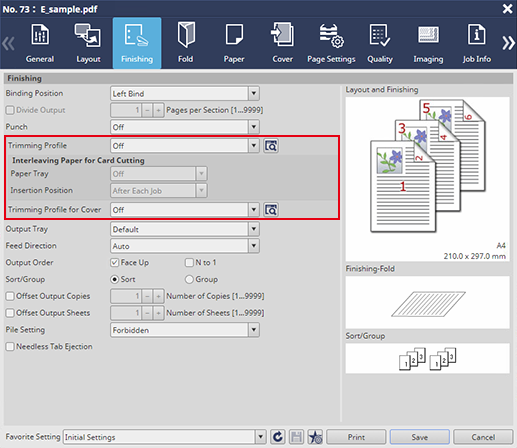

Función [Finalizar] de Controlador de plugin PS | Para aplicar un perfil de recorte a una tarea de impresión, seleccione la pestaña [Finalizar] y después configure los ajustes correspondientes del perfil de recorte. Para obtener más información, consulte [Finalizar]. |
Función [Finalizar] de AccurioPro Print Manager | Para aplicar un perfil de recorte a una tarea de impresión, seleccione la pestaña [Finalizar] y después configure los ajustes correspondientes del perfil de recorte. Para obtener más información, consulte [Finalizar]. |
Para crear o editar un perfil de recorte, puede utilizar el Panel táctil del sistema o acceder a él y manejarlo desde el [FinisherManager] de Web Utilities. El método para crear los perfiles es el mismo.
El [FinisherManager] solo está disponible en japonés e inglés. Las pantallas en inglés se utilizan para descripciones en idiomas que no se pueden visualizar.

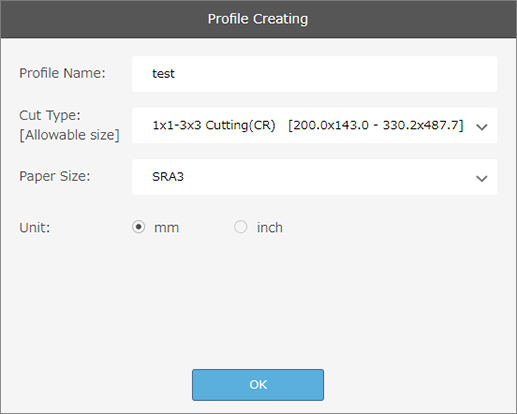

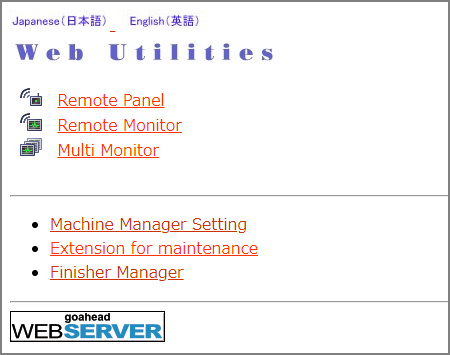

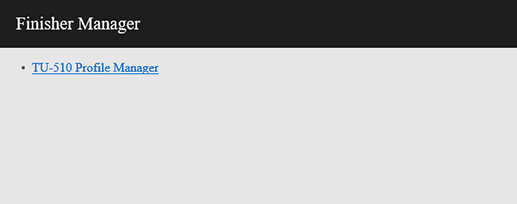

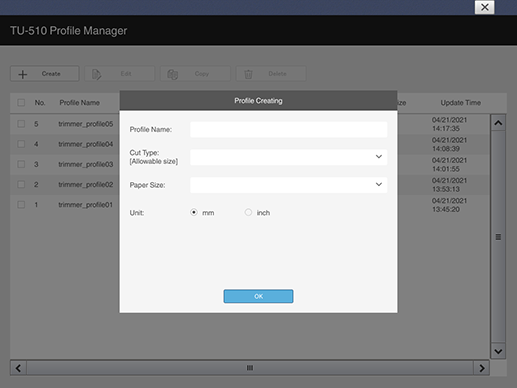

En esta sección se ofrece un ejemplo de creación de un perfil de recorte después de acceder desde Web Utilities.
Para obtener más información sobre el entorno de funcionamiento de Web Utilities, consulte Web Utilities.
URL: http://<dirección IP de la máquina>:30091/
URL (SSL): https://<dirección IP de la máquina>:30092/

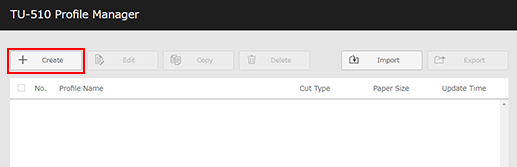

En esta sección se describe cómo se configuran los perfiles de recorte para recortar los cuatro bordes (hendidura).
Tamaño de papel utilizable: (anchura) de 140,0 mm a 330,2 mm, (longitud) de 153,0 mm a 1300,0 mm/(anchura) de 5,51" a 13", (longitud) de 6,02" a 51,18"

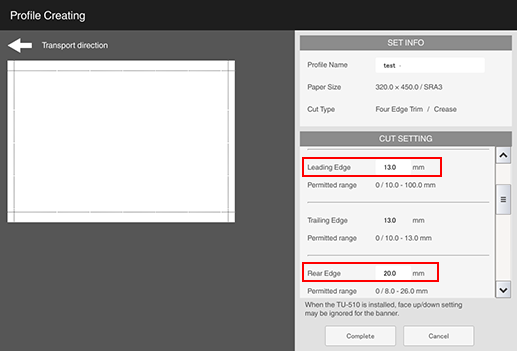

Indique los valores de ajuste de [Leading Edge] (C1) y [Rear Edge] (S1) como puntos iniciales para los puntos de base, como se muestra en la figura. Defina la posición de corte de manera que el tamaño del papel utilizado quede cortado al tamaño de acabado que desee.
Es posible asignar un máximo de 5 hendiduras con convexidad inferior y superior respectivamente, dependiendo del tamaño de acabado y de la posición de ajuste.
Las posiciones de hendidura se ajustan a 10,0 mm/0,39" o más del área de recorte, y los intervalos de hendidura a 1,0 mm/0,04" o más.
Para obtener más información sobre los ejemplos de configuración, consulte "Ejemplos de configuración 1"-"Ejemplos de configuración 3" (descripción después del procedimiento).
Se guarda el perfil de recorte creado.

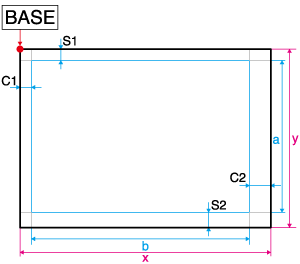

Tamaños de papel permitidos | ||
---|---|---|
x | Tamaño de papel (ancho horizontal) | de 153,0 mm a 1300,0 mm/de 6,02" a 51,18" |
y | Tamaño de papel (ancho vertical) | de 140,0 mm a 330,2 mm/de 5,51" a 13" |
Limitaciones de recorte de los cuatro bordes/hendidura | ||
---|---|---|
a | [Finished Size(Height)] | 120,0 mm/4,72" o más |
b | [Finished Size(Width)] | 133,0 mm/5,24" o más |
C1 | [Leading Edge] (cantidad de borde delantero que se va a cortar) | 0 mm/0" (nada) o de 10,0 mm a 100,0 mm/de 0,39" a 3,94" |
C2 | [Trailing Edge] (cantidad de borde posterior que se va a cortar) | 0 mm/0" (nada) o de 10,0 mm a 13,0 mm/de 0,39" a 0,51" |
S1 | [Rear Edge] (cantidad de borde superior que se va a cortar) | 0 mm/0" (nada) o de 8,0 mm a 30,0 mm/de 0,32" a 1,18" Ajuste la diferencia entre [Rear Edge] (cantidad de borde superior que se va a cortar) y [Front Edge] (cantidad de borde inferior que se va a cortar) a menos de 10,0 mm/0,39". No es posible cortar solo [Rear Edge] (cantidad de borde superior que se va a cortar) o solo [Front Edge] (cantidad de borde inferior que se va a cortar). |
S2 | [Front Edge] (cantidad de borde inferior que se va a cortar) |

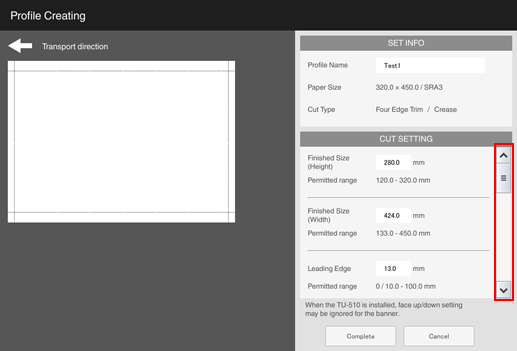

Ejemplo de ajustes 1 (tamaño de papel: SRA3, unidades: mm) | |
---|---|
[Profile Name] | Test1 |
[Paper Size] | 320,0 e 450,0/SRA3 |
[Cut Type] | Recorte 4 bordes/Hendidura |
[Finished Size(Height)] | 280.0 |
[Finished Size(Width)] | 424.0 |
[Leading Edge] | 13.0 |
[Trailing Edge] | 13,0 (ajuste automático) |
[Rear Edge] | 20.0 |
[Front Edge] | 20,0 (ajuste automático) |
[Downward Crease1] a [Downward Crease5] | Desactivado |
[Upward Crease1] a [Upward Crease5] | Desactivado |
Si no se muestra el elemento que desea, desplace la pantalla con el control deslizante. | |
![]() |

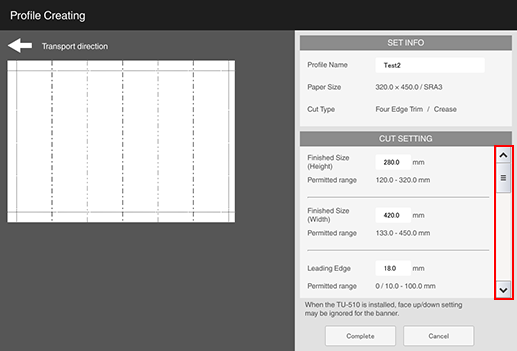

Ejemplo de ajustes 2 (tamaño de papel: SRA3, unidades: mm) | |
---|---|
[Profile Name] | Test2 |
[Paper Size] | 320,0 e 450,0/SRA3 |
[Cut Type] | Recorte 4 bordes/Hendidura |
[Finished Size(Height)] | 280.0 |
[Finished Size(Width)] | 420.0 |
[Leading Edge] | 18.0 |
[Trailing Edge] | 12,0 (ajuste automático) |
[Rear Edge] | 20.0 |
[Front Edge] | 20,0 (ajuste automático) |

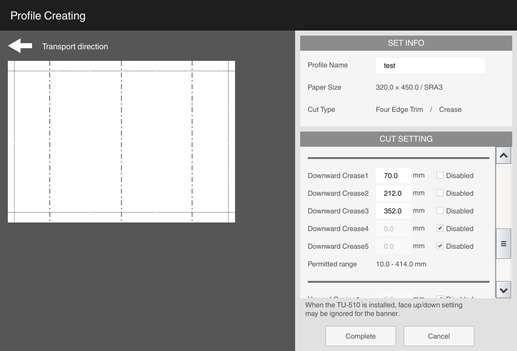

[Downward Crease1] | 70.0 |
[Downward Crease2] | 210.0 |
[Downward Crease3] | 350.0 |
[Downward Crease4] a [Downward Crease5] | Desactivado |
[Upward Crease1] | 140.0 |
[Upward Crease2] | 280.0 |
[Upward Crease3] a [Upward Crease5] | Desactivado |
Si no se muestra el elemento que desea, desplace la pantalla con el control deslizante. | |
![]() |
Ejemplo de ajustes 3 (tamaño de papel: A4 SEF, unidades: mm) | |
---|---|
[Profile Name] | Test3 |
[Paper Size] | 210,0 e 297,0/A4 SEF |
[Cut Type] | Recorte 4 bordes/Hendidura |
[Finished Size(Height)] | 194.0 |
[Finished Size(Width)] | 271.0 |
[Leading Edge] | 13.0 |
[Trailing Edge] | 13,0 (ajuste automático) |
[Rear Edge] | 8.0 |
[Front Edge] | 8,0 (ajuste automático) |
[Downward Crease1] | 90.0 |
[Downward Crease2] | 180.0 |
[Downward Crease3] a [Downward Crease5] | Desactivado |
[Upward Crease1] a [Upward Crease5] | Desactivado |
Si no se muestra el elemento que desea, desplace la pantalla con el control deslizante. | |
![]() |

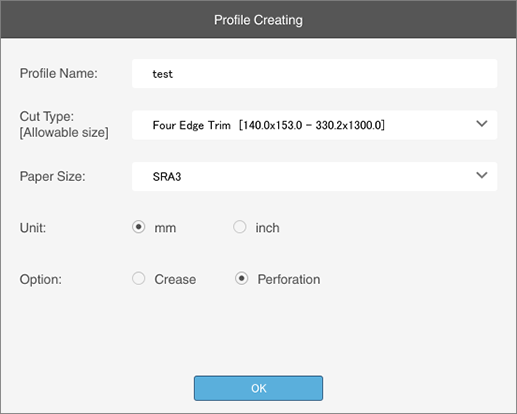

En esta sección se describe cómo se configuran los perfiles de recorte para recortar los cuatro bordes (perforación).
Tamaño de papel utilizable: (anchura) de 140,0 mm a 330,2 mm, (longitud) de 153,0 mm a 487,7 mm/(anchura) de 5,51" a 13", (longitud) de 6,02" a 19,20"
Indique los valores de ajuste de [Leading Edge] (C1) y [Rear Edge] (S1) como puntos iniciales para los puntos de base, como se muestra en la figura. Defina la posición de corte de manera que el tamaño del papel utilizado quede cortado al tamaño de acabado que desee.

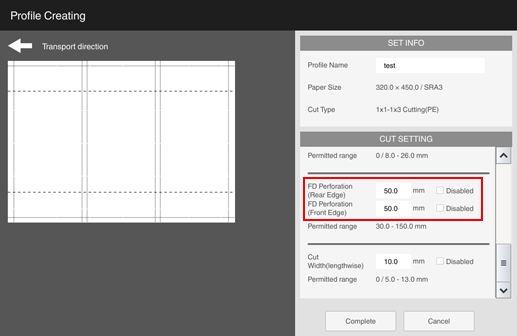

Las posiciones de perforación se ajustan a 30,0 mm/1,18" o más del área de recorte, y los intervalos de posiciones de perforación, a 100,0 mm/ 3,94" o más.
Defina [Size] a 30,0 mm/1,18" o más.
Es posible asignar un máximo de 5 perforaciones, dependiendo del tamaño de acabado y de la posición de ajuste.
Las posiciones de perforación se ajustan a 30,0 mm/1,18" o más del área de recorte, y los intervalos de perforación a 30,0 mm/1,18" o más.
Defina [Size (Rear Edge)] y [Size (Front Edge)] a 30,0 mm/1,18" o más.
Para obtener más información sobre los ejemplos de configuración, consulte "Ejemplos de configuración 1"-"Ejemplos de configuración 3" (descripción después del procedimiento).
Se guarda el perfil de recorte creado.
Tamaños de papel permitidos | ||
---|---|---|
x | Tamaño de papel (ancho horizontal) | de 153,0 mm a 487,7 mm/de 6,02" a 19,20" |
y | Tamaño de papel (ancho vertical) | de 140,0 mm a 330,2 mm/de 5,51" a 13" |
Limitaciones de recorte de los cuatro bordes/perforación | ||
---|---|---|
a | [Finished Size(Height)] | 120,0 mm/4,72" o más |
b | [Finished Size(Width)] | 133,0 mm/5,24" o más |
C1 | [Leading Edge] (cantidad de borde delantero que se va a cortar) | 0 mm/0" (nada) o de 10,0 mm a 100,0 mm/de 0,39" a 3,94" |
C2 | [Trailing Edge] (cantidad de borde posterior que se va a cortar) | 0 mm/0" (nada) o de 10,0 mm a 13,0 mm/de 0,39" a 0,51" |
S1 | [Rear Edge] (cantidad de borde superior que se va a cortar) | 0 mm/0" (nada) o de 8,0 mm a 30,0 mm/de 0,32" a 1,18" Ajuste la diferencia entre [Rear Edge] (cantidad de borde superior que se va a cortar) y [Front Edge] (cantidad de borde inferior que se va a cortar) a menos de 10,0 mm/0,39". No es posible cortar solo [Rear Edge] (cantidad de borde superior que se va a cortar) o solo [Front Edge] (cantidad de borde inferior que se va a cortar). |
S2 | [Front Edge] (cantidad de borde inferior que se va a cortar) |

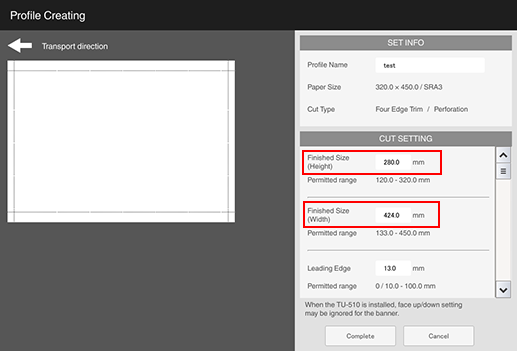

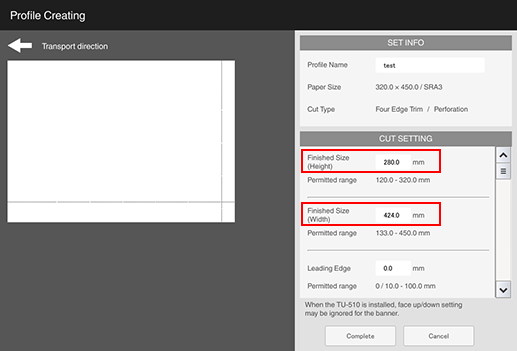

Ejemplo de ajustes 1 (tamaño de papel: SRA3, unidades: mm) | |
---|---|
[Profile Name] | Test1 |
[Paper Size] | 320,0 e 450,0/SRA3 |
[Cut Type] | Recorte 4 bordes/Perforación |
[Finished Size(Height)] | 280.0 |
[Finished Size(Width)] | 424.0 |
[Leading Edge] | 13.0 |
[Trailing Edge] | 13,0 (ajuste automático) |
[Rear Edge] | 20.0 |
[Front Edge] | 20,0 (ajuste automático) |
[FD Perforation (Rear Edge)] | Desactivado |
[FD Perforation (Front Edge)] | Desactivado |
[CD Perforation1] a [CD Perforation5] | Desactivado |
Si no se muestra el elemento que desea, desplace la pantalla con el control deslizante. | |
![]() |

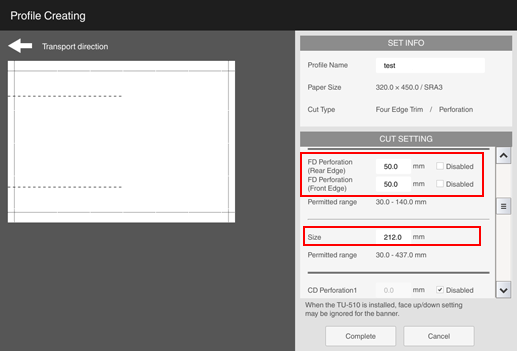

Ejemplo de ajustes 2 (tamaño de papel: SRA3, unidades: mm) | |
---|---|
[Profile Name] | Test2 |
[Paper Size] | 320,0 e 450,0/SRA3 |
[Cut Type] | Recorte 4 bordes/Perforación |
[Finished Size(Height)] | 280.0 |
[Finished Size(Width)] | 424.0 |
[Leading Edge] | 13.0 |
[Trailing Edge] | 13,0 (ajuste automático) |
[Rear Edge] | 20.0 |
[Front Edge] | 20,0 (ajuste automático) |
[FD Perforation (Rear Edge)] | 50.0 |
[FD Perforation (Front Edge)] | 50.0 |
[Size] | 212.0 |

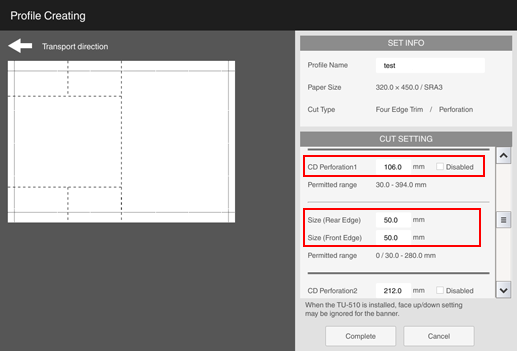

[CD Perforation1] | 106.0 |
[Size (Rear Edge)] | 50.0 |
[Size (Front Edge)] | 50.0 |
[CD Perforation2] | 212.0 |
[Size (Rear Edge)] | 280.0 |
[Size (Front Edge)] | 0.0 |
[CD Perforation3] a [CD Perforation5] | Desactivado |

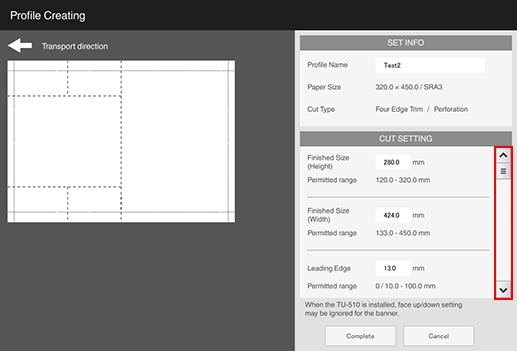

Si no se muestra el elemento que desea, desplace la pantalla con el control deslizante. | |
![]() |
Ejemplo de ajustes 3 (tamaño de papel: A4 SEF, unidades: mm) | |
---|---|
[Profile Name] | Test3 |
[Paper Size] | 210,0 e 297,0/A4 SEF |
[Cut Type] | Recorte 4 bordes/Perforación |
[Finished Size(Height)] | 194.0 |
[Finished Size(Width)] | 270.0 |
[Leading Edge] | 14.0 |
[Trailing Edge] | 13,0 (ajuste automático) |
[Rear Edge] | 8.0 |
[Front Edge] | 8,0 (ajuste automático) |
[FD Perforation (Rear Edge)] | 30.0 |
[FD Perforation (Front Edge)] | 30.0 |
[Size] | 283.0 |
[CD Perforation1] | 60.0 |
[Size (Rear Edge)] | 30.0 |
[Size (Front Edge)] | 30.0 |
[CD Perforation2] | 120.0 |
[Size (Rear Edge)] | 30.0 |
[Size (Front Edge)] | 30.0 |
[CD Perforation3] | 180.0 |
[Size (Rear Edge)] | 30.0 |
[Size (Front Edge)] | 30.0 |
[CD Perforation4] a [CD Perforation5] | Desactivado |
Si no se muestra el elemento que desea, desplace la pantalla con el control deslizante. | |
![]() |

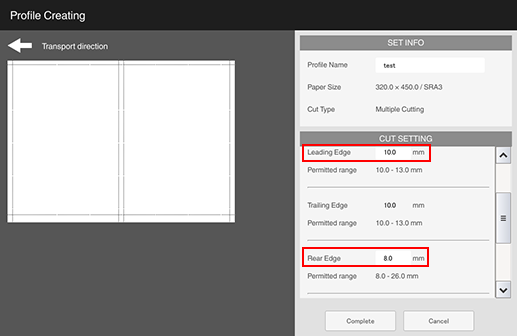

En esta sección se describe cómo se configuran los perfiles de recorte para corte múltiple.
Tamaños de papel disponibles: ancho De 140,0 mm a 330,2 mm, largo de 266,0 mm a 487,7 mm (ancho de 313,0 mm a 330,2 mm, largo de 440,0 mm a 459,0 mm (Al crear A4), ancho de 295,4 mm a 330,2 mm, largo de 451,8 mm a 470,8 mm (Al crear Carta))
Indique los valores de ajuste de [Leading Edge] (C1), [Rear Edge] (S1) y [Cut Width(lengthwise)] (C3) como puntos iniciales para los puntos de base, como se muestra en la figura. Defina la posición de corte de manera que el tamaño del papel utilizado quede cortado al tamaño de acabado que desee.
Para obtener más información sobre ejemplos de configuración, consulte el "Ejemplo de configuración 1" (descripción después del procedimiento).
Se guarda el perfil de recorte creado.

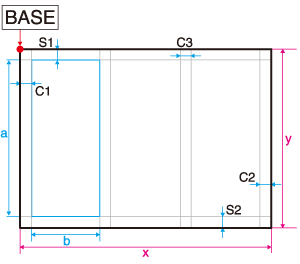

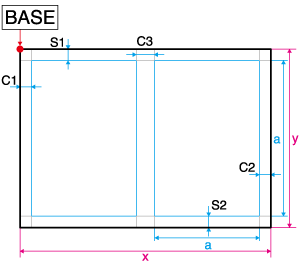

Tamaños de papel permitidos | ||
---|---|---|
x | Tamaño de papel (ancho horizontal) | De 266,0 mm a 487,7 mm (de 440,0 mm a 459,0 mm (Al crear A4), de 451,8 mm a 470,8 mm (al crear Carta)) |
y | Tamaño de papel (ancho vertical) | De 140,0 mm a 330,2 mm (de 313,0 mm a 330,2 mm (Al crear A4), de 295,4 mm a 330,2 mm (Al crear Carta)) |

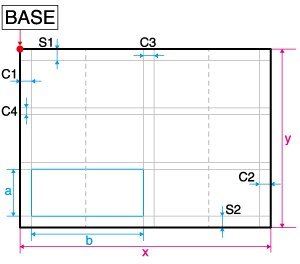

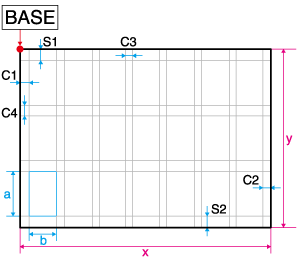

Limitaciones de corte múltiple | ||
---|---|---|
a | [Finished Size] | A4 (297,0 mm e 210,0 mm/11,69” e 8,27”) o carta (279,4 mm e 215,9 mm/11,00” e 8,50”) |
C1 | [Leading Edge] (cantidad de borde delantero que se va a cortar) | de 10,0 mm a 13,0 mm/de 0,39" a 0,51" |
C2 | [Trailing Edge] (cantidad de borde posterior que se va a cortar) | de 10,0 mm a 13,0 mm/de 0,39" a 0,51" |

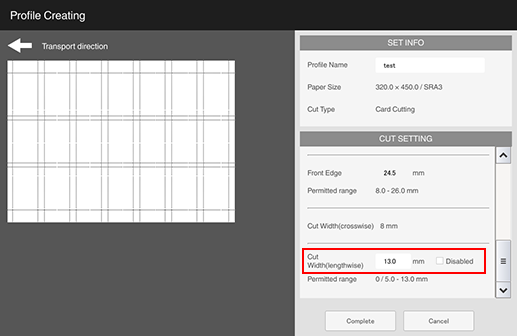

C3 | [Cut Width(lengthwise)] | 0 mm/0" (nada) o de 5,0 mm a 13,0 mm/de 0,20" a 0,51" |
S1 | [Rear Edge] (cantidad de borde superior que se va a cortar) | de 8,0 mm a 30,0 mm/de 0,32" a 1,18" Ajuste la diferencia entre [Rear Edge] (cantidad de borde superior que se va a cortar) y [Front Edge] (cantidad de borde inferior que se va a cortar) a menos de 10,0 mm/0,39". No es posible cortar solo [Rear Edge] (cantidad de borde superior que se va a cortar) o solo [Front Edge] (cantidad de borde inferior que se va a cortar). |
S2 | [Front Edge] (cantidad de borde inferior que se va a cortar) |
Ejemplo de ajustes 1 (tamaño de papel: SRA3, unidades: mm) | |
---|---|
[Profile Name] | Prueba |
[Paper Size] | 320,0 e 450,0/SRA3 |
[Cut Type] | Corte múltiple |
[Finished Size] | A4 |
[Leading Edge] | 10.0 |
[Trailing Edge] | 10,0 (ajuste automático) |
[Rear Edge] | 8.0 |
[Front Edge] | 15,0 (ajuste automático) |
[Cut Width(lengthwise)] | 10.0 |
![]() |
En este apartado se describe cómo se configuran los perfiles de recorte para corte múltiple (corte por la mitad).
Tamaños de papel disponibles: ancho De 140,0 mm a 330,2 mm, largo de 266,0 mm a 487,7 mm (ancho de 313,0 mm a 330,2 mm, largo de 440,0 mm a 459,0 mm (Al crear A4), ancho de 295,4 mm a 330,2 mm, largo de 451,8 mm a 470,8 mm (Al crear Carta))
Se guarda el perfil de recorte creado.

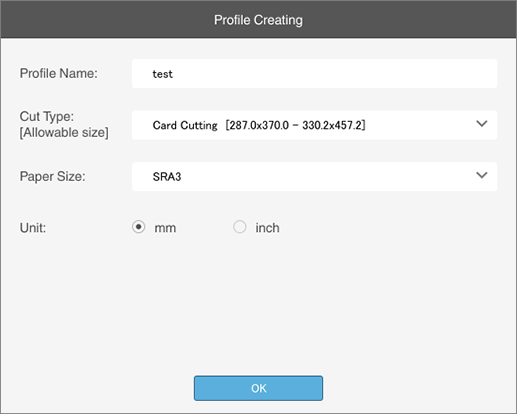

En esta sección se describe cómo se configuran los perfiles de recorte para corte de tarjetas.
Tamaño de papel utilizable: (anchura) de 287,0 mm a 330,2 mm, (longitud) de 370,0 mm a 457,2 mm/(anchura) de 11,30" a 13", (longitud) de 14,57" a 18"

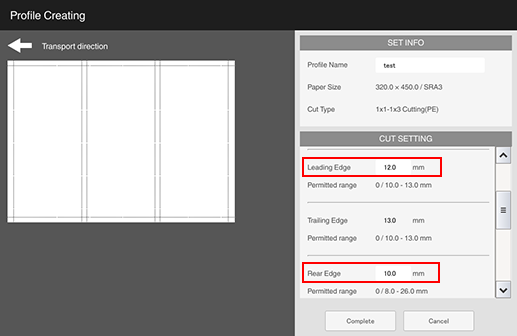

Indique los valores de ajuste de [Leading Edge] (C1), [Rear Edge] (S1) y [Cut Width(lengthwise)] (C3) como puntos iniciales para los puntos de base, como se muestra en la figura. Defina la posición de corte de manera que el tamaño del papel utilizado quede cortado al tamaño de acabado que desee.
Para obtener más información sobre los ejemplos de configuración, consulte "Ejemplos de configuración 1"-"Ejemplos de configuración 2" (descripción después del procedimiento).
Se guarda el perfil de recorte creado.
Tamaños de papel permitidos | ||
---|---|---|
x | Tamaño de papel (ancho horizontal) | de 370,0 mm a 457,2 mm/de 14,57" a 18" |
y | Tamaño de papel (ancho vertical) | de 287,0 mm a 330,2 mm/de 11,30" a 13" |
Limitaciones de corte de tarjetas | ||
---|---|---|
a | [Finished Size(Height)] | de 85,0 mm a 92,0 mm/de 3,35" a 3,62" |
b | [Finished Size(Width)] | de 50,0 mm a 56,0 mm/de 1,97" a 2,21" |
C1 | [Leading Edge] (cantidad de borde delantero que se va a cortar) | de 10,0 mm a 13,0 mm/de 0,39" a 0,51" |
C2 | [Trailing Edge] (cantidad de borde posterior que se va a cortar) | de 10,0 mm a 13,0 mm/de 0,39" a 0,51" |
C3 | [Cut Width(lengthwise)] | 0 mm/0" (nada) o de 5,0 mm a 13,0 mm/de 0,20" a 0,51" |
C4 | [Cut Width(crosswise)] | 8,0 mm/0,32" (fijo) |
S1 | [Rear Edge] (cantidad de borde superior que se va a cortar) | 0 mm/0" (nada) o de 8,0 mm a 30,0 mm/de 0,32" a 1,18" Ajuste la diferencia entre [Rear Edge] (cantidad de borde superior que se va a cortar) y [Front Edge] (cantidad de borde inferior que se va a cortar) a menos de 10,0 mm/0,39". No es posible cortar solo [Rear Edge] (cantidad de borde superior que se va a cortar) o solo [Front Edge] (cantidad de borde inferior que se va a cortar). |
S2 | [Front Edge] (cantidad de borde inferior que se va a cortar) |

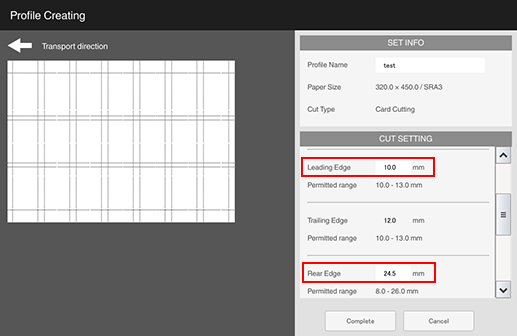

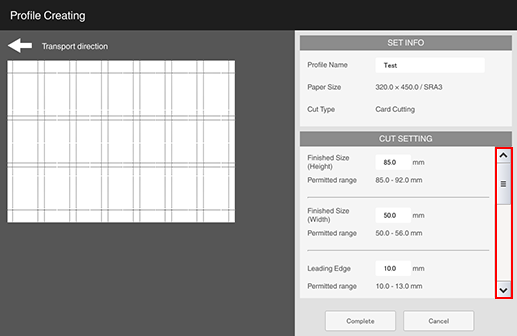

Ejemplo de ajustes 1 (tamaño de papel: SRA3, unidades: mm) | |
---|---|
[Profile Name] | Test1 |
[Paper Size] | 320,0 e 450,0/SRA3 |
[Cut Type] | Corte de tarjetas |
[Finished Size(Height)] | 85.0 |
[Finished Size(Width)] | 50.0 |
[Leading Edge] | 11.0 |
[Trailing Edge] | 11,0 (ajuste automático) |
[Rear Edge] | 24.5 |
[Front Edge] | 24,5 (ajuste automático) |
[Cut Width(crosswise)] | 8 (fijo) |
[Cut Width(lengthwise)] | 13.0 |
Si no se muestra el elemento que desea, desplace la pantalla con el control deslizante. | |
![]() |

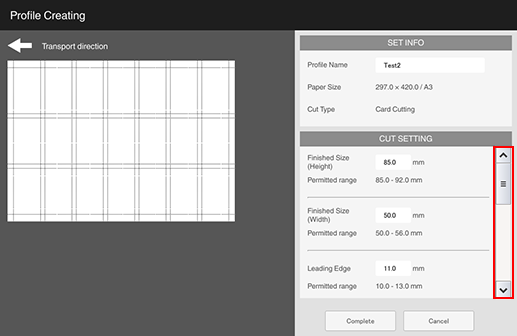

Ejemplo de ajustes 2 (tamaño de papel: A3, unidades: mm) | |
---|---|
[Profile Name] | Test2 |
[Paper Size] | 297,0 e 420,0/A3 |
[Cut Type] | Corte de tarjetas |
[Finished Size(Height)] | 85.0 |
[Finished Size(Width)] | 50.0 |
[Leading Edge] | 11.0 |
[Trailing Edge] | 11,0 (ajuste automático) |
[Rear Edge] | 13.0 |
[Front Edge] | 13,0 (ajuste automático) |
[Cut Width(crosswise)] | 8 (fijo) |
[Cut Width(lengthwise)] | 8.0 |
Si no se muestra el elemento que desea, desplace la pantalla con el control deslizante. | |
![]() |
En esta sección se describe cómo se configuran perfiles de recorte personalizados (hendidura).
Tamaño de papel utilizable: (anchura) de 200,0 mm a 330,2 mm, (longitud) de 143,0 mm a 487,7 mm/(anchura) de 7,87" a 13", (longitud) de 5,63" a 19,20"
Indique los valores de ajuste de [Leading Edge] (C1), [Rear Edge] (S1) y [Cut Width(lengthwise)] (C3) como puntos iniciales para los puntos de base, como se muestra en la figura. Defina la posición de corte de manera que el tamaño del papel utilizado quede cortado al tamaño de acabado que desee.
Es posible definir un máximo de 5 hendiduras, dependiendo del tamaño de acabado (número).

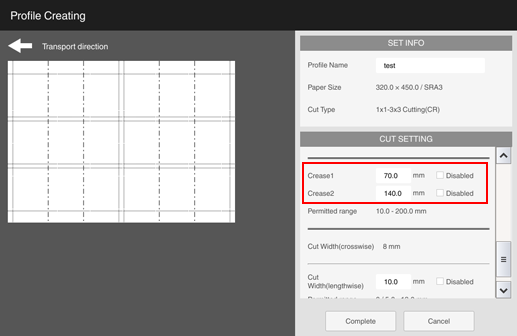

Para cortar en dirección transversal y tener 2 imposiciones, puede definir la posición de [Crease1] y de [Hendidura2], para un máximo de 2 posiciones de hendidura.
Para cortar en dirección transversal y tener 3 imposiciones, la única posición de hendidura que se puede definir es [Crease1].
Las posiciones de hendidura se ajustan a 10,0 mm/0,394" o más del área de recorte, y los intervalos de hendidura a 1,0 mm/0,039" o más.
Para obtener más información sobre los ejemplos de configuración, consulte "Ejemplos de configuración 1"-"Ejemplos de configuración 2" (descripción después del procedimiento).
Se guarda el perfil de recorte creado.
Tamaños de papel permitidos | ||
---|---|---|
x | Tamaño de papel (ancho horizontal) | de 143,0 mm a 487,7 mm/de 5,6" a 19,20" |
y | Tamaño de papel (ancho vertical) | de 140,0 mm a 330,2 mm/de 5,51" a 13" |
Limitaciones de recorte 1x1-3x3 (CR) | ||
---|---|---|
a | [Finished Size(Height)] | 85,0 mm/3,35" o superior |
b | [Finished Size(Width)] | 133,0 mm/5,24" o más |
C1 | [Leading Edge] (cantidad de borde delantero que se va a cortar) | 0 mm/0" (nada) o de 10,0 mm a 13,0 mm/de 0,39" a 0,51" |
C2 | [Trailing Edge] (cantidad de borde posterior que se va a cortar) | 0 mm/0" (nada) o de 10,0 mm a 13,0 mm/de 0,39" a 0,51" |
C3 | [Cut Width(lengthwise)] | 0 mm/0" o de 5,0 mm a 13,0 mm/0,120" a 0,51" |
C4 | [Cut Width(crosswise)] | 8,0 mm/0,32" (fijo) |
S1 | [Rear Edge] (cantidad de borde superior que se va a cortar) | 0 mm/0" (nada) o de 8,0 mm a 30,0 mm/de 0,32" a 1,18" Ajuste la diferencia entre [Rear Edge] (cantidad de borde superior que se va a cortar) y [Front Edge] (cantidad de borde inferior que se va a cortar) a menos de 10,0 mm/0,39". No es posible cortar solo [Rear Edge] (cantidad de borde superior que se va a cortar) o solo [Front Edge] (cantidad de borde inferior que se va a cortar). |
S2 | [Front Edge] (cantidad de borde inferior que se va a cortar) |
Ejemplo de ajustes 1 (tamaño de papel: SRA3, unidades: mm) | |
---|---|
[Profile Name] | Test1 |
[Paper Size] | 320,0 e 450,0/SRA3 |
[Cut Type] | Recorte 1x1-3x3 (CR) |
[Finished Size(Height)] | 85.0 |
[Finished Size(Width)] | 210.0 |
[Leading Edge] | 10.0 |
[Trailing Edge] | 15,0 (ajuste automático) |
[Rear Edge] | 26.0 |
[Front Edge] | 23,0 (ajuste automático) |
[Crease1], [Hendidura2] | Desactivado |
[Cut Width(crosswise)] | 8 (fijo) |
[Cut Width(lengthwise)] | 10.0 |
Si no se muestra el elemento que desea, desplace la pantalla con el control deslizante. | |
![]() |
Ejemplo de ajustes 2 (tamaño de papel: A3, unidades: mm) | |
---|---|
[Profile Name] | Test2 |
[Paper Size] | 297,0 e 420,0/A3 |
[Cut Type] | Recorte 1x1-3x3 (CR) |
[Finished Size(Height)] | 85.0 |
[Finished Size(Width)] | 400.0 |
[Leading Edge] | 10.0 |
[Trailing Edge] | 10,0 (ajuste automático) |
[Rear Edge] | 8.0 |
[Front Edge] | 18,0 (ajuste automático) |
[Crease1] | 60.0 |
[Hendidura2] | 200.0 |
[Crease3] | 340.0 |
[Crease4], [Hendidura5] | Desactivado |
[Cut Width(crosswise)] | 8 (fijo) |
[Cut Width(lengthwise)] | Desactivado |
Si no se muestra el elemento que desea, desplace la pantalla con el control deslizante. | |
![]() |
En esta sección se describe cómo se configuran perfiles de recorte personalizados (perforación).
Tamaño de papel disponible: (ancho) de 210,0 mm a 330,2 mm, (largo) de 143,0 mm a 487,7 mm
Indique los valores de ajuste de [Leading Edge] (C1), [Rear Edge] (S1) y [Cut Width(lengthwise)] (C3) como puntos iniciales para los puntos de base, como se muestra en la figura. Defina la posición de corte de manera que el tamaño del papel utilizado quede cortado al tamaño de acabado que desee.
Las posiciones de perforación se fijan a 30,0 mm/1,18" o más del área de recorte. Si las posiciones de perforación son dos, ajuste la distancia entre las posiciones de perforación trasera y delantera a 100 mm o más.
La longitud de la perforación transversal tiene el valor del ancho del tamaño de papel (no se puede definir a mitad del papel).
Para obtener más información sobre los ejemplos de configuración, consulte "Ejemplos de configuración 1"-"Ejemplos de configuración 2" (descripción después del procedimiento).
Se guarda el perfil de recorte creado.
Tamaños de papel permitidos | ||
---|---|---|
x | Tamaño de papel (ancho horizontal) | de 143,0 mm a 487,7 mm/de 5,63" a 19,20" |
y | Tamaño de papel (ancho vertical) | de 140,0 mm a 330,2 mm/de 5,51" a 13" |
Limitaciones de recorte 1x1-1x3 (PE) | ||
---|---|---|
a | [Finished Size(Height)] | 85,0 mm/3,35" o superior |
b | [Finished Size(Width)] | 133,0 mm/5,24" o más |
C1 | [Leading Edge] (cantidad de borde delantero que se va a cortar) | 0 mm/0" (nada) o de 10,0 mm a 13,0 mm/de 0,39" a 0,51" |
C2 | [Trailing Edge] (cantidad de borde posterior que se va a cortar) | 0 mm/0" (nada) o de 10,0 mm a 13,0 mm/de 0,39" a 0,51" |
C3 | [Cut Width(lengthwise)] | 0 mm/0" (nada) o de 5,0 mm a 18,0 mm/de 0,20" a 0,51" |
S1 | [Rear Edge] (cantidad de borde superior que se va a cortar) | 0 mm/0" (nada) o de 8,0 mm a 30,0 mm/de 0,32" a 1,02" Ajuste la diferencia entre [Rear Edge] (cantidad de borde superior que se va a cortar) y [Front Edge] (cantidad de borde inferior que se va a cortar) a menos de 10,0 mm/0,39". No es posible cortar solo [Rear Edge] (cantidad de borde superior que se va a cortar) o solo [Front Edge] (cantidad de borde inferior que se va a cortar). |
S2 | [Front Edge] (cantidad de borde inferior que se va a cortar) |
Ejemplo de ajustes 1 (tamaño de papel: SRA3, unidades: mm) | |
---|---|
[Profile Name] | Test1 |
[Paper Size] | 320,0 e 450,0/SRA3 |
[Cut Type] | Recorte 1x1-1x3 (PE) |
[Finished Size(Height)] | 300.0 |
[Finished Size(Width)] | 135.0 |
[Leading Edge] | 12.0 |
[Trailing Edge] | 13,0 (ajuste automático) |
[Rear Edge] | 10.0 |
[Front Edge] | 10,0 (ajuste automático) |
[FD Perforation (Rear Edge)] | Desactivado |
[FD Perforation (Front Edge)] | Desactivado |
[Cut Width(lengthwise)] | 10.0 |
Si no se muestra el elemento que desea, desplace la pantalla con el control deslizante. | |
![]() |
Ejemplo de ajustes 2 (tamaño de papel: A3, unidades: mm) | |
---|---|
[Profile Name] | Test2 |
[Paper Size] | 297,0 e 420,0/A3 |
[Cut Type] | Recorte 1x1-1x3 (PE) |
[Finished Size(Height)] | 280.0 |
[Finished Size(Width)] | 400.0 |
[Leading Edge] | 10.0 |
[Trailing Edge] | 10,0 (ajuste automático) |
[Rear Edge] | 8.0 |
[Front Edge] | 9,0 (ajuste automático) |
[FD Perforation (Rear Edge)] | 80.0 |
[FD Perforation (Front Edge)] | 80.0 |
[Cut Width(lengthwise)] | Desactivado |
Si no se muestra el elemento que desea, desplace la pantalla con el control deslizante. | |
![]() |
Las 5 funciones descritas en el paso 2 sobre Secuencia de impresión con recorte están disponibles de las formas que se indican a continuación.
Después de seleccionar un perfil de recorte, no olvide definir también los ajustes de Bandeja de salida. La impresión no comenzará hasta que se haya definido correctamente el destino de salida. Las bandejas de salida de cada uno de los modos de recorte son las siguientes.
[UN.PRINC.] - [LISTA TAREAS] - [Ed. tiquet tarea] - [Recortar]
[UN.PRINC.] - [LISTA TAREAS] - [Ed. tiquet tarea] - [Bandeja de salida]
[UN.PRINC.] - [COPIAR] - [Config.salida] - [Recortar]
Controlador de plugin PS - [Finalizar]
AccurioPro Print Manager - [Finalizar]
En esta sección se describe el procedimiento para la impresión con recorte mediante el Controlador de plugin PS.
Al utilizar el perfil de recorte en el modo de corte de tarjetas, seleccione la bandeja de alimentación de papel que vaya a utilizarse y la posición de inserción del papel de separación en [Papel intercalado para corte de tarjetas].
Después de seleccionar un perfil de recorte, debe definir también los ajustes de [Bandeja de salida].
Haga clic en "" para actualizar el menú del perfil de recorte con la información más reciente.
Haga clic en "" para actualizar el menú del perfil de recorte con la información más reciente.
