Ajuste | [Ajuste espacio chips LPH]

[Ajuste espacio chips LPH]

Compensa 39 espacios entre chips LPH.

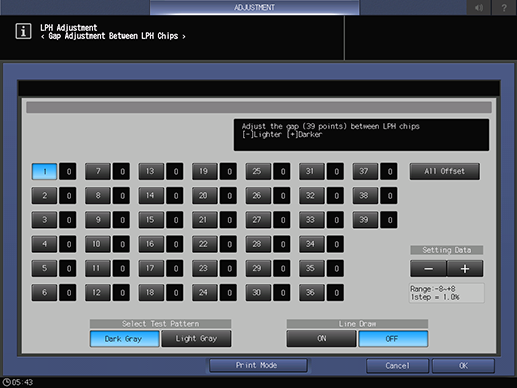

Seleccione [Gris oscuro] o [Gris claro] en [Selección modelo patrón].

Si aparecen rayas blancas, seleccione [Gris oscuro], y si aparecen rayas negras, seleccione [Gris claro] para que sean más fáciles de distinguir.

Seleccione [Desact.] en [Línea de boceto] y pulse [Modo impresión].

Cargue papel A4 w en cualquier bandeja de papel y seleccione esa bandeja de papel.

Pulse Iniciar en Panel de control.

Se imprime un patrón de prueba.

Pulse [Salir ModoImpr] para volver a la pantalla de configuración.

Seleccione [Activ.] en [Línea de boceto] y pulse [Modo impresión].

Seleccione la misma bandeja de papel seleccionada en el paso 3.

Pulse Iniciar en Panel de control.

Se imprime un patrón de prueba.

Compare las salidas de modelos de patrón obtenidas en los pasos 4 y 8 para comprobar las ubicaciones en las que deben corregirse espacios.

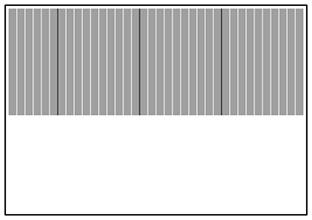

Se dibujan una línea blanca y una línea negra, y cada línea negra representa un punto de espacio en unidades de 10.
Compruebe si hay rayas blancas o negras. Las rayas causadas por la LPH se agudizan. Concéntrese en estas rayas nítidas e identifique dónde se producen.
Las rayas causadas por un proceso son anchas y borrosas. No identifique estas rayas como puntos de espacio.

Si se requiere algún ajuste, pulse [Salir ModoImpr] para volver a la pantalla de configuración.

Seleccione la tecla de selección del punto de espacio entre chips que debe compensarse, pulse "

" o "

", e introduzca el valor de ajuste.

Para compensar colectivamente todos los puntos de espacio, seleccione [Todo offset] e introduzca el valor de ajuste.
Para rayas blancas, introduzca un valor positivo.
Para rayas negras, introduzca un valor negativo.
[Rango: -8~+81 paso = 1,0%]
Si el valor de compensación entre chips es demasiado grande, aparecerán rayas negras, y si es demasiado pequeño, aparecerán rayas blancas.

Repita los pasos 1 y 11 hasta obtener el resultado deseado.
