[Aj.sens.color tipo papel]

Descripción general
Procedimiento de ajuste (registro de datos colorimétricos en el sistema)
Procedimiento de ajuste (ajuste del sensor de color para cada tipo de papel)

Descripción general

Permite crear valores de ajuste del sensor de color para cada tipo de papel utilizado como origen de ajuste para [Control de densidad de color].

Es posible realizar una medición más precisa si se registran en el sistema los datos colorimétricos creados para adaptarse a distintos tipos de papel y trama.

NOTA

Se requiere una de las opciones siguientes para utilizar esta función.

  • Unidad Intelligent Quality Care IQ-501
  • Unidad de relé RU-518m
NOTA

Estos ajustes son necesarios para utilizar esta función.

  • Asigne a [Usar contr. man. dens. color] el valor [Activado].
Referencia

Procedimiento de ajuste (registro de datos colorimétricos en el sistema)

1
Seleccione el valor de ajuste del sensor de color para cada tipo de papel en el estado de espera de carga de datos colorimétricos y conecte la memoria USB que contiene los datos colorimétricos almacenados en el Puerto de servicio del sistema.

  • Para registrar datos colorimétricos en el sistema a través de la Web, debe trasferirlos utilizando Web Utilities. Para obtener más información, consulte [ColorMeasuring data Input].

2
Seleccione [Memoria USB] o [Datos archivados máquina].

  • Para registrar datos colorimétricos a través de una memoria USB, seleccione [Memoria USB]. Para registrar datos colorimétricos a través de la Web, seleccione [Datos archivados máquina].

  • Se abre la pantalla [Selección de archivo de datos de color] y los datos colorimétricos almacenados en la memoria USB o en Web Utilities se muestran en una lista.

NOTA
  • Este puerto solo admite dispositivos de baja potencia. Proporcione una fuente de alimentación externa para los dispositivos que requieren mayor potencia.
  • El sistema puede detectar memorias USB con formato FAT o FAT32. No es posible utilizar unidades USB flash con la plataforma U3 y con funciones de seguridad.
3
Seleccione 1 archivo.

  • Se cargan todos los archivos relacionados.

  • Si la carga falla, compruebe estos puntos.

  • ¿Es correcta la ruta creada para la memoria USB?

  • ¿Están almacenados todos los datos para el número de gráficos? (Se muestra una pantalla de error).

4
Pulse [Aceptar].

Procedimiento de ajuste (ajuste del sensor de color para cada tipo de papel)

1

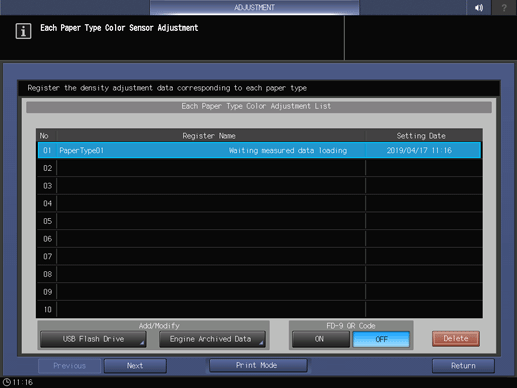

Seleccione el ajuste del sensor de color para cada tipo de papel.

  • Si la Unidad Intelligent Quality Care IQ-501 no está instalada, seleccione si desea utilizar el colorímetro MYIRO-9. Para utilizar el colorímetro MYIRO-9, seleccione [ACT.]. Para utilizar otro colorímetro, seleccione [DESAC.].

  • Cuando se utiliza el colorímetro MYIRO-9, se imprime un código QR en el gráfico de salida.

  • Pulse [Borrar] para eliminar el valor de ajuste del sensor de color seleccionado para cada tipo de papel.

2
Pulse [Modo impresión].

  • Puede cambiar el nombre de registro del valor de ajuste del sensor de color para cada tipo de papel. Se pueden introducir hasta 22 caracteres de un byte.

3
Seleccione [Ajuste calidad] - [Trama], y seleccione la trama utilizada para la impresión de gráficos.

  • [Trama1/Punto120] dibuja una imagen con un conjunto de puntos finos.

  • [Trama2/Punto170] dibuja una imagen con un conjunto de puntos gruesos.

  • [Aleatorio/FM3] dibuja una imagen con un conjunto de puntos aleatorios.

4
En [Config.salida], establezca el destino de salida del papel.

  • Para obtener más información sobre la función y sus ajustes, consulte [Config.salida].

5
En [Papel], seleccione una bandeja de papel para imprimir los gráficos.
6
En [Conf.papel], defina la configuración del papel para el gráfico impreso.
7
Imprime un gráfico.
