Ajuste del sensor gamma de la impresora

La corrección de gamma de impresora se realiza de manera automática y periódica en la máquina. La corrección de gamma automática utiliza un sensor IDC para escanear el patrón. Si se modificaran las características del sensor IDC, es posible que la corrección de gamma automática no pueda realizarse correctamente. El ajuste del sensor IDC permite corregir el sensor IDC utilizando el escáner para que la corrección de gamma pueda realizarse correctamente.

En esta sección se describe cómo se realizan los ajustes si la máquina no está equipada ni con Optimizador de calidad IQ-501 ni con unidad de relé RU-518.

Sugerencias
  • Realice este ajuste después de realizar el ajuste automático de gamma.

  • Utilice papel normal o papel blanco para impresión a color en este ajuste. Si utiliza papel de color, no se puede realizar correctamente el ajuste porque afecta al color del patrón de prueba impreso.

  • Para recuperar los datos medidos de la ROM, pulse Reini. datos aj.

  1. Siga el procedimiento explicado en Visualización de la pantalla Menú de Conf. de administrador para acceder a la pantalla Menú Configuración administrador máquina.

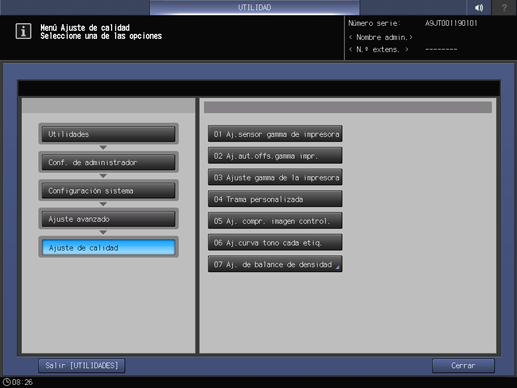

  2. Pulse Configuración sistema en la pantalla Menú Configuración administrador máquina y, a continuación, pulse Ajuste avanzado, Ajuste de calidad y Aj.sensor gamma de impresora de forma consecutiva.

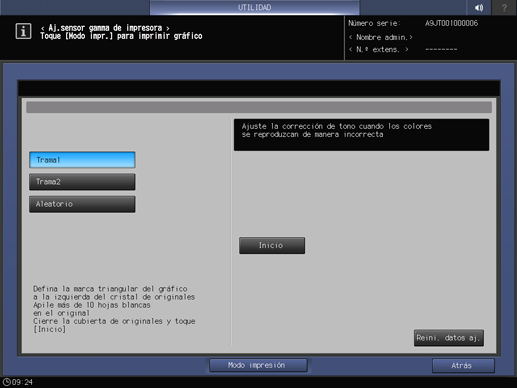

    Aparece la pantalla Aj.sensor gamma de impresora.

  3. Seleccione la trama que desee ajustar.

    • explicación adicionalLas tramas que se proporcionan aquí son las mismas que aparecen en el ajuste de gamma de la impresora.

    • explicación adicionalPara borrar los datos colorimétricos actualmente configurados en la máquina y recuperar los datos de la ROM, pulse Reini. datos aj. Pulse en el cuadro de diálogo. O pulse No para cancelar el restablecimiento de datos.

  4. Pulse Modo impresión.

    Se visualiza la pantalla MODO IMPR.

  5. Seleccione papel A4 long edge feed y, a continuación, pulse Inicio en el panel de control.

    Se imprime un patrón de prueba y la pantalla vuelve automáticamente a la pantalla Aj.sensor gamma de impresora.

  6. Coloque el modelo de patrón impreso en el cristal de originales.

    • explicación adicionalColoque la marca de flecha 2 del modelo de patrón 1 a la izquierda y la cara impresa hacia abajo.

    • explicación adicionalAlinee con cuidado el modelo de patrón 1 con la guía vertical de tamaño de original 3 y con la guía horizontal de tamaño de original 4 del cristal de originales.

    • explicación adicionalColoque unas 10 hojas de papel de copia blanco encima del modelo de patrón 1.

    • explicación adicionalCierre el ADF.

  7. Pulse Inicio en la pantalla o Inicio en el panel de control. La máquina empezará a realizar el ajuste automáticamente.

    • explicación adicionalSi se detecta algún problema, se visualizará un código de error para indicar la causa en cada caso. Consulte la siguiente tabla para corregir los errores.

    Código de error

    Error

    Solución

    Error 1

    Marcas de registro no pueden detectarse

    Vuelva a colocar el gráfico en la posición correcta.

    Error 2

    El gráfico está colocado al revés

    Vuelva a colocar el gráfico en la posición correcta.

    Error 3

    No pudo detectarse el patrón del gráfico

    Utilice el gráfico correcto.

    Error 4

    El ajuste no está disponible

    Póngase en contacto con el servicio de asistencia técnica.

    Error 5

    Fuera del rango estándar

    Realice el reajuste.

    Error 6

    Error de datos no volátiles

    Compruebe la instalación de la tarjeta de memoria.

    Error 7

    Se ha accedido a memoria no designada

    Póngase en contacto con el servicio de asistencia técnica.

    Error 8

    Error relacionado con la memoria

    Póngase en contacto con el servicio de asistencia técnica.

    Error 9

    Error del programa

    Póngase en contacto con el servicio de asistencia técnica.

    Error 10

    El gráfico está torcido

    Utilice el gráfico correcto.

    Error 11

    No se pudo escanear la información de encabezado de la imagen

    Póngase en contacto con el servicio de asistencia técnica.

    Error 12

    Error de datos RGB

    Verifique que el gráfico es correcto y póngase en contacto con el servicio de asistencia técnica para que busquen una solución.

    Error 13

    Error configuración de parámetros

    Póngase en contacto con el servicio de asistencia técnica.

  8. Repita los pasos 4 a 7 hasta que se visualice el mensaje Completado.

  9. Pulse Retorno para volver a la pantalla Menú Ajuste de calidad.

Sugerencias
  • Si está instalada la unidad de relé RU-518 o el Optimizador de calidad IQ-501, se imprime un modelo de patrón distinto del que se muestra arriba.
    Cuando se imprime un modelo de patrón (del mismo modo que en los pasos 1 a 5), la unidad de relé RU-518 o el Optimizador de calidad IQ-501 realizan automáticamente la medición del modelo de patrón.
    El sensor IDC se ajusta de forma automática en función del resultado obtenido, por lo que no es necesario efectuar un ajuste manual (pasos 6 a 8).
