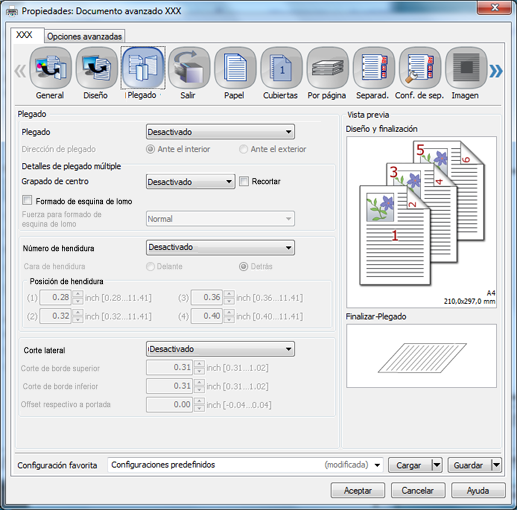

Pantalla Fold
La pestaña Plegado se visualiza si la grapadora en lomo 2 (grapadora en lomo SD-513) y la Unidad de Hendedora (Unidad de Hendedora CR-101), o la unidad de formado de esquina de lomo (unidad de plegado FD-504) o la unidad de corte lateral (unidad de corte TU-503) están seleccionadas en la pestaña Configurar.
Función | Opción | Descripción | |
|---|---|---|---|
Fold | Desactivado, Plegado por la mitad, Plegado en Z, 3 Pliegues dentro, 3 Pliegues fuera, Plegado doble en paralelo, Plegado tipo puerta, Multi 3 pliegues, Plegado múltiple por la mitad | Establezca la función de plegado. Seleccione la condición de plegado en la lista desplegable. | |
Dirección de plegado | Ante el interior, Ante el exterior | Seleccione si desea configurar la dirección de plegado hacia el interior o el exterior. | |
Detalles de plegado múltiple | Grapado de centro | Desactivado, 2 posiciones, 4 posiciones | Especifique el número de posiciones de grapas si se ha seleccionado Grapado de centro. |
Recortar | Desact., Act. | Recorta y alinea bordes del papel plegado por la mitad si se ha seleccionado Plegado múltiple por la mitad (Grapado de centro). | |
Formado de esquina de lomo | Desact., Act. | Se aplica presión sobre la cubierta del lomo del folleto procesado con la función Plegado y grapado para formar la esquina del lomo. | |
Fuerza para formado de esquina de lomo | Débil+, Débil, Normal, Fuerte, Fuerte+ | Especifique la fuerza para formado de esquina de lomo. | |
Número de hendidura | Desact., 1 unidad, 2 unidades, 3 unidades, 4 unidades | Se crean hendiduras en el papel para evitar que el tóner se desprenda en el momento de plegar el papel. Seleccione el número de hendiduras. | |
Cara de hendidura | Frontal, Detrás | Al seleccionar Frontal, la opción Orden de Salida de la ficha Finalizar se ajusta con el valor Hacia arriba. | |
Posición de hendidura | De 7,0 mm a 290,0 mm | Defina la posición de hendidura. La posición (1) especifica la primera posición de hendidura. La posición (2) especifica la segunda posición de hendidura. Esta opción está disponible cuando Número de hendidura tiene el valor 2 o superior. La posición (3) especifica la tercera posición de hendidura. Esta opción está disponible cuando Número de hendidura tiene el valor 3 o superior. La posición (4) especifica la cuarta posición de hendidura. Esta opción está disponible cuando Número de hendidura tiene el valor 4 o superior. | |
Corte lateral | Desactivado, Todas hojas, Solo portada | Esta función recorta los lados superior e inferior en la dirección de alimentación de papel para alinear los tamaños de papel. Especifique si desea aplicar el corte lateral a todas las hojas o solo a las portadas. | |
Corte de borde superior | De 8,0 mm a 26,0 mm | Especifique el valor de corte de la parte superior en la dirección de alimentación del papel. | |
Corte de borde inferior | De 8,0 mm a 26,0 mm | Especifique el valor de corte de la parte inferior en la dirección de alimentación del papel. | |
Offset respectivo a portada | De -1,0 mm a 1,0 mm | Solo está disponible Todas hojas. Introduzca la diferencia entre las cantidades de corte que se debe aplicar a las hojas que no sean las cubiertas. El valor de configuración que se ha ajustado mediante la adición o resta de los valores especificados en Corte de borde superior y Corte de borde inferior se aplica a las hojas que no sean las cubiertas. El ajuste hacia el lado positivo (+) aumenta el valor de corte del cuerpo. Las cubiertas se crean con mayor altura que el cuerpo. El ajuste hacia el lado negativo (-) reduce el valor de corte del cuerpo. Las cubiertas se crean con menor altura que el cuerpo. La altura de las cubiertas no se ve afectada en función de si el valor se ajusta hacia el lado positivo (+) o el negativo (-). | |
Sugerencias
Las opciones Formado de esquina de lomo y Fuerza para formado de esquina de lomo solo están disponibles si la unidad de plegado FD-504 está instalada en esta máquina.
Número de hendidura, Cara de hendidura y Posición de hendidura solo están disponibles cuando la unidad de hendidura CR-101 está instalada en la máquina.
Las opciones Corte lateral de portada, Corte de borde superior, Corte de borde inferior y Offset respectivo a portada solo están disponibles si la unidad de corte TU-503 está instalada en esta máquina
El valor de configuración de Offset respectivo a portada es el valor total de las diferencias entre los valores de corte de los bordes superior e inferior.
