Confirmación del informe de inspección automática

Visualización del informe desde la máquina

Cuando quiera comprobar el resultado de la Inspección automática, confirme el Informe de inspección automática y tome las medidas oportunas (por ejemplo, volver a imprimir). En esta sección se describe cómo comprobar un informe de la unidad principal.

AVISO

  • Para crear un Informe de inspección automática, active Crear Informe de inspección automática antes de efectuar la inspección automática.

  • Ajuste la Configuración de NIC de inspección automática para mostrar el Informe de inspección automática.

  1. Pulse Informe de inspección automática en la pantalla UN.PRINC.

    La ventana de inicio de sesión se abre.

  2. Introduzca el nombre de usuario y la contraseña en User Name y Password para iniciar sesión.

     User Name: webuser

    Introduzca cualquier contraseña.

    Aparece la pantalla Informe de inspección automática.

    • explicación adicionalPara cambiar la Contraseña, seleccione UTILIDAD - Conf. de administrador - Config. seguridad (UK-301) - Config.contraseña acceso web. Tras cambiar la contraseña, encienda y apague el interruptor de alimentación secundario de esta máquina.

    • explicación adicionalSi selecciona la casilla de verificación Save this information, se almacenan el User Name y la Password, de forma que no tenga que introducirlos las siguientes veces que quiera iniciar sesión.

    • explicación adicionalPara eliminar el Nombre de usuario y la Contraseña guardados, pulse Explorador web en la pantalla UN. PRINC., seleccione Menú - Config. - Config. y pulse Eliminar en Datos de la máquina 2.

    • explicación adicionalDebe introducir el Nombre de usuario y la Contraseña cada vez, en función de la opción de configuración.

  3. Pulse Link (Report).

    Se muestra una lista de Completed Job y Out of range.

    Mostrar elemento

    Descripción

    ID Trabajo

    Muestra el ID de la tarea de salida.

    Fecha/Hora

    Muestra la fecha y hora de salida de la tarea.

    Filename (Nombre de archivo)

    Muestra el nombre de archivo de tarea de salida.

    Result

    Muestra el resultado de inspección como "Successful" (Correcto) o "Stain" (Mancha).

    Report Creation Status (Estado de creación del informe)

    Indica el estado de creación del informe. Si el informe no se ha creado, no podrá confirmar los detalles en Link(Report). Le permite confirmar los detalles del informe.

    Link(Report) (Vínculo (informe))

    Le permite confirmar los detalles del informe.

    • explicación adicionalPuede cambiar el idioma a japonés o inglés en la lista desplegable o en la parte superior derecha de la pantalla.

    • explicación adicionalCuando se detecta un error, el color de los caracteres cambia.

    • explicación adicionalSi la capacidad del HDD de la unidad de inspección automática UK-301 alcanza el 100 %, no se creará ningún informe.
      Seleccione un informe no necesario y pulse Delete para borrarlo.

  4. Pulse el nombre de archivo bajo Out of range y pulse también Display.

    Aparece la pantalla Result of The Inspection.

    Para comprobar los archivos de una Tarea completada, acceda desde Web Utilities.

  5. Pulse .

    Se muestra una lista de piezas fuera de rango.

    Tipo de tecla

    Descripción

    Busca caracteres en un informe. Cuando se encuentra el destino, se indica mediante una marca verde.

    Configura la unidad de visualización de la página a Single Page o Synchronize Page.

    Le permite comprobar la página en la que se ha detectado una mancha.

    Le permite comprobar información como el nombre de archivo o el tamaño.

    Le permite cambiar el método de visualización de la pantalla: ampliación o reducción.

    • explicación adicionalAl pulsar en la parte superior derecha de la pantalla hace se vuelve a la pantalla UN. PRINC.. Al pulsar Close en la parte inferior derecha de la pantalla se vuelve a la pantalla Completed Job, Out of range.

  6. Seleccione la pieza que desee comprobar y pulse OK.

    Se muestra la página detectada.

    • explicación adicionalPara obtener más información sobre las piezas detectadas, consulte Web Utilities.

    Tipo

    Descripción

    Configurar

    Indica el número de la pila en la que se ha detectado una imagen fuera de rango.

    Página

    Indica el número de la página en la que se ha detectado una imagen fuera de rango.

    Spot Total (Total manchas)

    Indica el número total de manchas detectadas. Se muestran hasta 20 manchas.

    Spot(XXX) Level (n) (Nivel (n) de manchas (XXX))

    Indica el nivel (n) de manchas. Para obtener más información sobre el nivel de manchas, consulte Configuración del nivel inspecc.autom. ("xxx" indica el número de serie.)

    Omission Total (Total de omisiones)

    Indica el número total de omisiones detectadas. Se muestran hasta 20 omisiones.

    Omission(XXX) Level (n) (Nivel (n) de omisiones (XXX))

    Indica el nivel (n) de omisiones. ("xxx" indica el número de serie.)

    Alignment error (Error de alineación)

    Se muestra cuando el sistema no pudo alinear con la imagen de referencia.

    csv read error (Error de lectura csv)

    Se muestra cuando el sistema no pudo crear un informe.

    Too many spots (Demasiadas manchas)

    Se muestra cuando se detectan demasiadas manchas.

Visualización del informe por medio de las Web Utilities de la unidad de inspección automática UK-301

Cuando quiera comprobar el resultado de la Inspección automática, confirme el Informe de inspección automática y tome las medidas oportunas (por ejemplo, volver a imprimir). En esta sección se describe cómo comprobar un informe de Web Utilities.

AVISO

  • Para crear un Informe de inspección automática, active Crear Informe de inspección automática antes de efectuar la inspección automática.

  • Ajuste la Configuración de NIC de inspección automática para mostrar el Informe de inspección automática.

  1. Abra el navegador web.

    Para obtener más información sobre el entorno operativo del navegador de Web Utilities, consulte Entorno operativo.

  2. Introduzca la siguiente URL en la barra de direcciones y pulse Intro.

    http://< dirección de IP de la unidad de inspección automática UK-301>/

    Ejemplo: cuando la dirección de IP de la unidad de inspección automática UK-301 está ajustada en "192.168.1.20", introduzca http://192.168.1.20/.

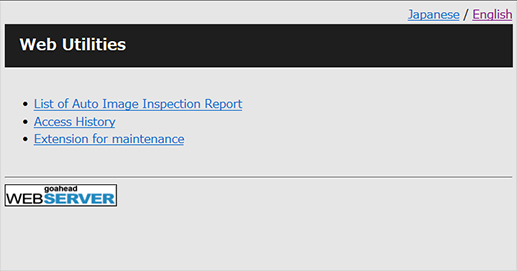

    Muestra la primera página de Web Utilities de la unidad de inspección automática UK-301.

    AVISO

    • En Configuración de NIC para inspecc.autom., especifique por adelantado la dirección de IP de la unidad de inspección automática UK-301.

  3. Haga clic en la List of Auto Image Inspection Report.

    La ventana de inicio de sesión se abre.

    • explicación adicionalPara cambiar de idioma, haga clic en Japanese / English en la parte superior derecha de la pantalla.

    • explicación adicionalAdemás, en la página superior de Web Utilities se muestran Access History, que contiene el contenido de la operación, y Extension for maintenance del menú para un representante del servicio al cliente (CE).

  4. Introduzca el nombre de usuario y la contraseña en User Name y Password para iniciar sesión.

     User Name: webuser

    Introduzca la contraseña deseada para Password.

    La página List of Report se muestra cuando se ha completado el proceso de iniciar sesión.

    • explicación adicionalPara cambiar la Contraseña, seleccione UTILIDAD - Conf. de administrador - Config. seguridad (UK-301) - Config.contraseña acceso web.

  5. Confirme el informe de inspección automática de destino.

Los siguientes elementos se muestran en la List of Report.

  • ID Trabajo

  • Fecha/Hora

  • Filename (Nombre de archivo)

  • Result (Successful/Stain) (Resultado (correcto/mancha))

  • Report Creation Status (Created/Uncreated) (Estado de creación del informe (Creado/Sin crear))

  • Link (Report) (Vínculo (informe))

Sugerencias

  • Haga clic en Report para mostrar Completed Job y Out of range.

  • Cuando se detecta un error, el color de los caracteres cambia.

  • Si la capacidad del HDD de la unidad de inspección automática UK-301 alcanza el 100 %, no se creará ningún informe. Seleccione un informe no necesario y pulse Delete para eliminar los datos.

Mostrar elemento

Descripción

Completed Job (Tarea completada)

Muestra un informe de la impresión que cumple los estándares de inspección. El informe creado puede tener hasta 1000 páginas. Si el número de páginas supera las 1000, el exceso se divide en otro archivo PDF.

Fuera de límites

Muestra un informe de la impresión que no cumple los estándares de inspección. Si visualiza un informe mediante Web Utilities de la unidad de inspección automática UK-301, la pieza problemática se enmarca en rojo y se muestra el motivo.

Result of The Inspection (Resultado de la inspección)

Le permite confirmar el resultado de la inspección. Al seleccionar este elemento, se muestran la fecha y la hora de la detección, así como el nivel de inspección automática.

Para obtener más información sobre cada elemento, consulte la siguiente información.

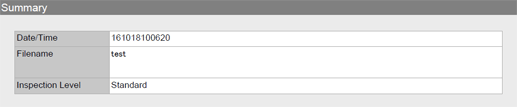

Summary

Nombre

Descripción

Fecha/Hora

Muestra la fecha y la hora de la detección.

Filename (Nombre de archivo)

Muestra el nombre de archivo que se usa en la impresión.

Niv.ins.aut.

Muestra el nivel de inspección automática.

Estándar

Essential

Premium

Machine Information

Nombre

Descripción

Model (Modelo)

Muestra el código del modelo que se usa para imprimir cuando se efectúa una inspección automática.

N.º serie

Muestra el número de serie del modelo que se usa para imprimir cuando se efectúa una inspección automática.

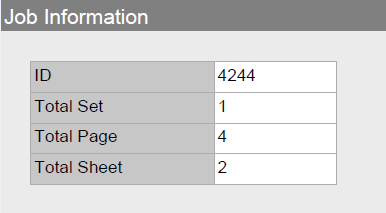

Job Information

Nombre

Descripción

ID

Muestra el ID de la tarea para la que se ha efectuado una inspección automática.

Total Set (Total pilas)

Muestra el número de pilas especificado para la tarea.

Total Page (Total páginas)

Muestra el número de páginas para cada copia.

Total Sheet (Total hojas)

Muestra el número de hojas que se usan para cada copia.

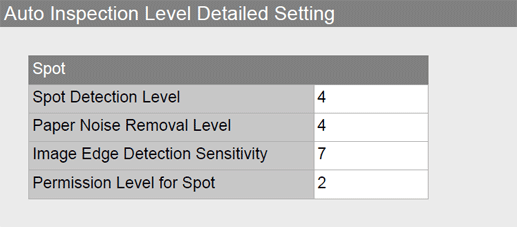

Auto Inspection Level Detailed Setting

Muestra los elementos especificados en la Configuración del nivel inspecc.autom.. Para obtener más información, consulte Configuración del nivel inspecc.autom..

Nombre

Descripción

Nivel de detección de manchas

Muestra el Spot Detection Level.

Nivel eliminación ruido papel

Muestra el Paper Noise Removal Level.

Sensibil.detecc.bord.imag.

Muestra la Image Edge Detection Sensitivity.

Nivel de permiso para mancha

Muestra el Permission Level for Spot.

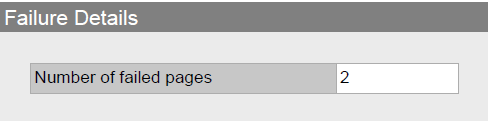

Failure Details

Nombre

Descripción

Number of failed pages (Número de páginas con errores)

Muestra el número de páginas que se interpretan como fuera de rango.

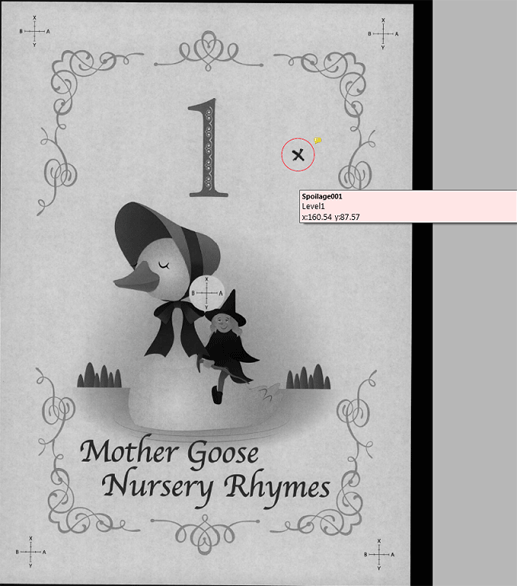

Fuera de límites

La pieza relacionada con el problema se enmarca en rojo y los detalles se visualizan como se muestra a continuación.

Nombre

Descripción

Spot(XXX) (Mancha(XXX))

Muestra el número de manchas detectadas. ("xxx" indica el número de serie.)

Level(X) (Nivel(X))

Muestra el nivel de detección de manchas. ("X" indica el nivel.)

x:XXX.XX

y:XXX.XX

Muestra la posición de la mancha, toma la parte superior izquierda de la pantalla como el origen de las coordenadas.

("x" indica el eje horizontal, "y" indica la posición vertical.)
