Настройки и регулировки

Ручная настройка существующих данных регулировки баланса плотности

Данная функция позволяет настраивать существующие данные регулировки баласа плотности в ручном режиме.

  • Объекты регулировки: режим [Все 9 пунктов]: 9 точек, режим [16 32 пункта]: 512 точек
    Диапазон регулировки: от -128 до +127

  • Для ручной настройки данных регулировки баланса плотности предусмотрены следующие два режима: [Все 9 пунктов] и [16 32 пункта].

  • [Все 9 пунктов] используется для ввода значения плотности в 9 точках из 32 точек в поперечном направлении, так чтобы аппарат автоматически определял значение плотности в прилегающей области.

  • [16 32 пункта] используется для ручного ввода значения плотности во всех 512 точках, 32 точки в поперечном направлении и 16 точек в направлении подачи бумаги.

  • Эта настройка может быть выполнена отдельно для каждого из предварительно заданных типов растров.

  • Хотя существуют три типа [Стохастический] ([FM1], [FM2] и [FM3]), ни один из них не может быть применен ни к одному растру.

  1. Нажмите [Регулировка] в окне [АППАРАТ] для отображения окна [Меню регулировки].

  2. Последовательно нажмите [Рег. баланса плотности] и [Рег./удал.дан.баланса плотн.].

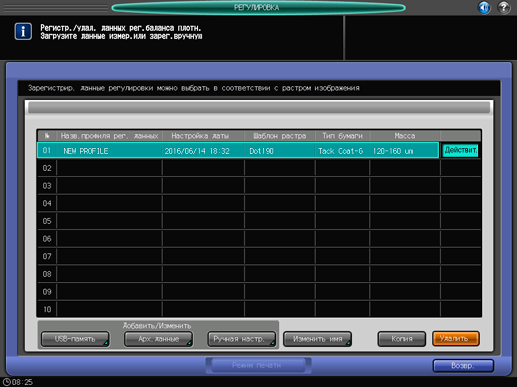

    Отображается окно [Регистрация/удаление данных регулировки баланса плотности].

  3. Выберите строку существующих данных, подлежащих редактированию, из списка инажмите [Ручная настр.].

  4. Выберите цвет, подлежащий регулировке, из [Желтый], [Пурпурный], [Голубой] и [Черный].

  5. Выберите [Все 9 пунктов] или [16 32 пункта].

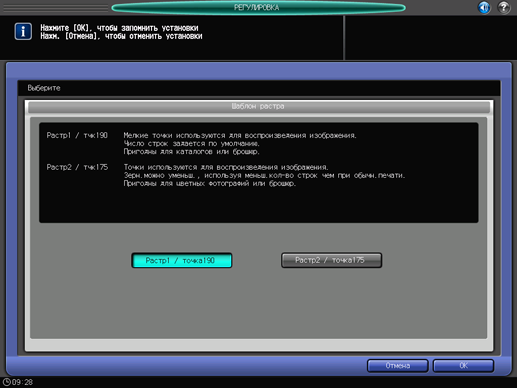

  6. Нажмите [Шаблон растра].

  7. Выберите окно, к которому должны быть применены данные баланса плотности, и нажмите [OK].

    • Изменение типа растра невозможно, если редактированию подлежат колориметрические данные, измеренные с помощью спектрофотометра. Если кнопка Растр отображается серым цветом, это означает, что она неактивна.

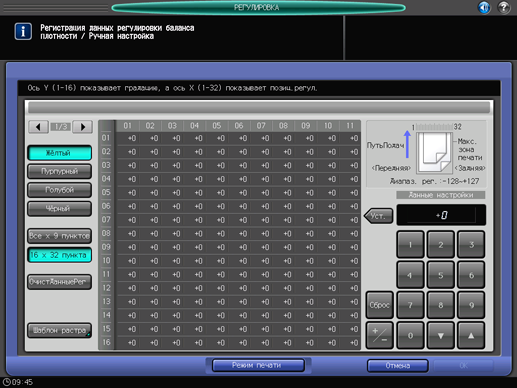

  8. Если в шаге 5 выбрано [Все 9 пунктов], введите требуемое значение регулировки в следующих 9 точках из диапазона от 1 до 32 на оси X: [01], [05], [09], [13], [17], [21], [25], [29], [32].
    Если в шаге 5 выбрано [16 32 пункта], введите значение регулировки в требуемых точках, выбранных из общего количества 512 точек; 32 точки в поперечном направлении и 16 точек в направлении подачи бумаги.

    • При необходимости используйте [] и [] для отображения требуемой точки на оси X.

    • Если выбрано [16 32 пункта], нажатием на верхнюю строку оси X можно выбрать одновременно все нижние столбцы или ввести одно значение для всех точек.

    • Используйте [+/-] для задания положительного или отрицательного значения. Нажмите [Сброс] для сброса значения на "0".

    • Нажмите [Уст].

  9. Повторите шаги 4‑8 для настройки баланса плотности для всех необходимых цветов.

    • Для удаления данных регулировки нажмите [Очистить данные рег.]. Данные регулировки сбрасываются на "0" во всех точках.

    • При нажатии [Очистить данные рег.] на "0" сбрасываются данные регулировки для выбранной точки, а также данные регулировки для всех точек в конкретном цвете, для которого выполняется регулировка. При использовании этой кнопки будьте внимательны.

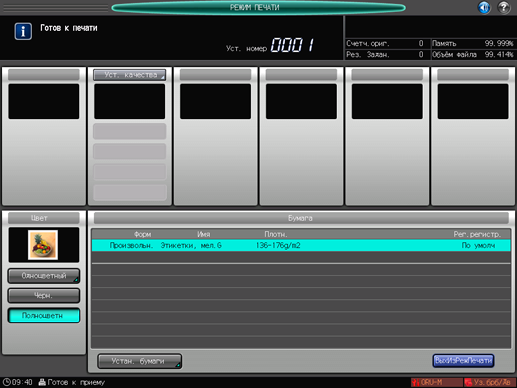

  10. Нажмите [Режим печати].

  11. Проверьте настройки бумаги.

    • Если настройки бумаги отличаются от параметров текущего заданного носителя нажмите [Устан. бумаги], а затем [Вызов] или [Изм.настр.] для изменения настроек бумаги.

  12. Нажмите Старт на панели управления.

    Аппарат выводит таблицу с отрегулированным балансом плотности.

  13. Нажмите [Выход реж.печати] для возвращения в окно [Регистрация данных регулировки баланса плотности].

  14. Проверьте таблицу, выведенную в шаге 12, а затем повторите шаги 4-13 до достижения требуемого баланса плотности.

  15. После завершения регулировки нажмите [OK] в окне [Регистрация данных регулировки баланса плотности].

    На дисплее снова появляется окно [Регистрация/удаление данных регулировки баланса плотности].

    • Если не нажать [OK] после печати таблицы, колориметрические данные не будут изменены и зарегистрированы. Обязательно нажмите OK.

  16. Чтобы изменить имя профиля, нажмите [Изменить имя].

    Отображается окно [Изменение имени профиля].

    • Введите требуемое имя профиля и нажмите [OK].

  17. Нажмите [Возвр.].

    На дисплее снова появляется окно [Меню регулировки баланса плотности].
