Настройки и регулировки

Вывод таблицы баланса плотности

Для считывания таблицы используются следующие спектрофотометры.

  • i1-iSisXL
    i1-Pro/i1-Pro2
    FD-5 BT
    FD-9

  • Каждый из спектрофотометров i1-iSisXL/FD-9 и i1-Pro/i1-Pro2 предлагает два типа таблиц: тип 1 для стандартной регулировки и тип 2 для высокоточной регулировки. Спектрофотометр FD-5 BT предлагает три типа таблиц: тип 1 для стандартной регулировки, тип 2 для высокоточной регулировки и тип 3 для высокоточной регулировки с измерением по полосам.

    Выведите таблицу, к которой был применен тип растра, заданный аппаратом.

    Перед выводом таблицы необходимо выбрать соответствующий растр и бумагу.

  • Выбор [Стохаст.] не предусмотрен для вывода таблицы.

  1. Нажмите [Регулировка] в окне [АППАРАТ] для отображения окна [Меню регулировки].

  2. Последовательно нажмите [Рег. баланса плотности] и [Вывод таблицы баланса плотн.].

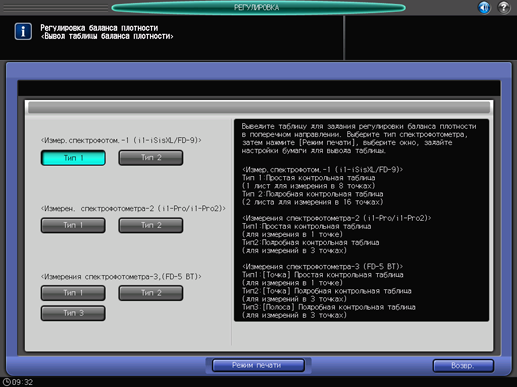

  3. Выберите требуемый спектрофотометр и тип таблицы и нажмите [Режим печати].

    • Опция [Тип 1] предназначена для стандартной регулировки, а опции [Тип 2] и [Тип 3] - для высокоточной регулировки.

    • Для использования спектрофотометра i1-iSisXL или FD-9 выберите [Тип 1] или [Тип 2] in [Измерения спектрофотометра-1 (i1-iSisXL/FD-9)].

    • Для использования спектрофотометра i1-Pro/i1-Pro2 выберите [Тип 1] или [Тип 2] в [Измерения спектрофотометра-2 (i1-Pro/i1-Pro2)].

    • Для использования спектрофотометра FD-5 BT выберите [Тип 1], [Тип 2] или [Тип 3] в [Измерения спектрофотометра-3 (FD-5 BT)].

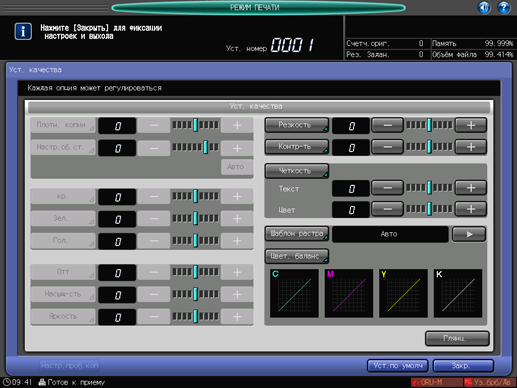

  4. Нажмите [Настр.качества].

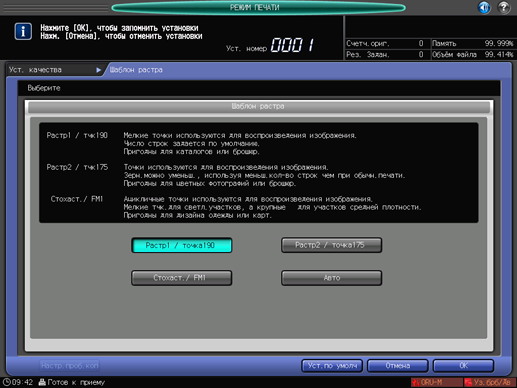

  5. Нажмите [] с правой стороны [Шаблон растра] для открывания требуемого окна.

    • При необходимости можно нажать [Шаблон растра] для отображения окна [Шаблон растра] и выберите любое окно. Выберите окно и нажмите [OK].

    • Нажмите [Закрыть] в окне [Уст. качества].

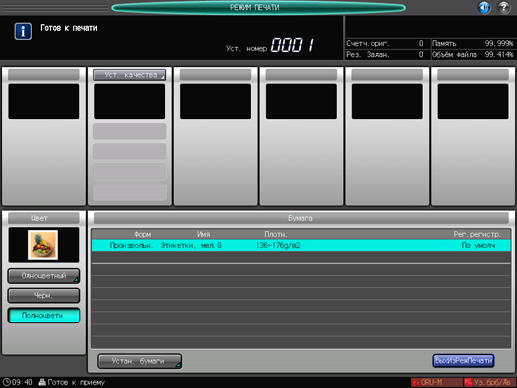

  6. Проверьте настройки бумаги.

    • Если настройки бумаги отличаются от параметров текущего заданного носителя нажмите [Устан. бумаги], а затем [Вызов] или [Изм.настр.] для изменения настроек бумаги.

  7. Нажмите Старт на панели управления.

    Тестовая таблица распечатывается.

    • Если [Тип 1] выбрано [Измерения спектрофотометра-1 (i1-iSisXL/FD-9)] в шаге 3, выводится один лист. Если выбрано [Тип 2], выводятся два листа.

    • Для [Измерения спектрофотометра-2 (i1-Pro/i1-Pro2)] таблица выводится на одном листе даже, если выбрана опция [Тип 1] или [Тип 2].

    • Для [Измерения спектрофотометра-3 (FD-5 BT)] таблица выводится на одном листе даже, если выбрано любая опция - [Тип 1], [Тип 2] или [Тип 3].

  8. Нажмите [Выход реж.печати].

    На дисплее снова появляется окно [Вывод таблицы баланса плотности].

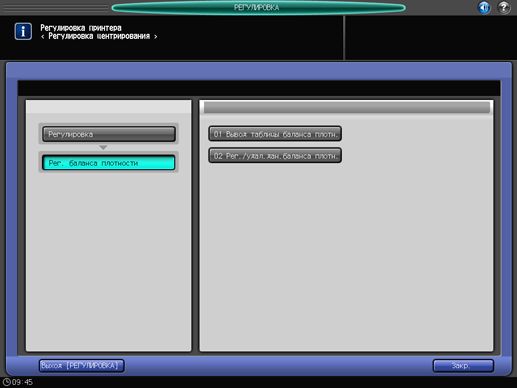

  9. Нажмите [Возврат].

    На дисплее снова появляется окно [Меню регулировки баланса плотности].
