A behúzó szakasz tisztítása
Nyissa ki a behúzó szakasz felső fedelét.

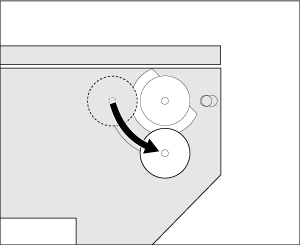

Ha a 2. feszítőgörgő "Felső" helyzetben van, állítsa át "Alsó" helyzetbe
A helyzet átállításának részletes ismertetését, lásd az A feszítés beállítása a papír típusának és vastagságának (súlyának) megfelelően.

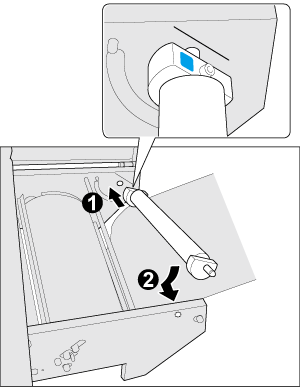

Csúsztassa el a 1. feszítőgörgőn lévő gombot jobbra, hogy feloldja a rögzítést, majd tolja hátra az 1. feszítőgörgőt, hogy kivehesse.
Csúsztassa el a terelőgörgőn lévő gombot jobbra, hogy feloldja a rögzítést, majd vegye ki a terelőgörgőt.

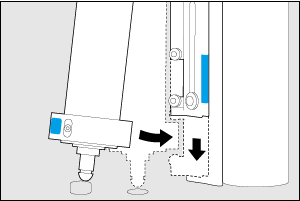

Tolja előre a terelőgörgőt, hogy kiszabadítsa a tengelyt az elülső oldalon, majd helyezze a terelőgörgő elülső oldali tengelyét a nagyobbik furatba, az előző furat mellett, majd vegye ki a tengelyt a terelőgörgő hátsó részénél.
Amikor kiveszi a terelőgörgőt, tolja hátra a védőfedelet, hogy a terelőt a terelőgörgőhöz igazítsa.

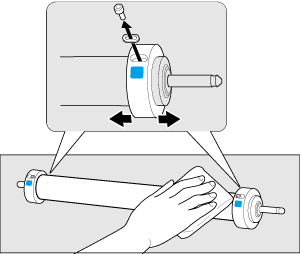

Izopropil alkohol segítségével tisztítsa le az odatapadt ragasztót az 1. feszítőgörgő minkét végéről.
Ne feledje hogy a horonnyal rendelkező tengely az elülső oldalra kell kerüljön.
Ha nehezen lehet eltávolítani a ragasztót, a tisztítás előtt, a készülékkel együtt szállított imbuszkulcs segítségével szerelje le a papírvezetőket a görgő mindkét végéről. A papírvezetők felszerelésekor ügyeljen arra, hogy a zöld ICP-fóliával borított oldalak befelé (a nyomathordozó felé) nézzenek.
A papírvezetők felszerelése után állítsa be azok helyzetét. Részletesen lásd a A nyomathordozó és a részegységek helyzetének beállítása részhez.

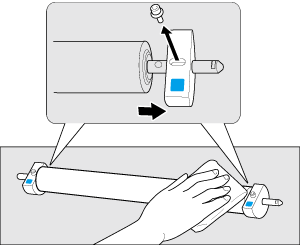

Tisztítsa le az odatapadt ragasztót a terelőgörgő mindkét végéről.
Ne feledje hogy a horonnyal rendelkező tengely az elülső oldalra kell kerüljön.
Ha nehezen lehet eltávolítani a ragasztót, a készülékkel együtt kapott imbuszkulcs segítségével szerelje le a terelőket és egyenként tisztítsa meg azokat. A csavarok kiszerelésekor ügyeljen arra, hogy ne veszítse el az alátéteket.
A terelők visszaszerelése során, ügyeljen arra, hogy a fluorgyanta bevonatú oldalak befele nézzenek.
A terelők felszerelése után állítsa be azok helyzetét. Részletesen lásd a A nyomathordozó és a részegységek helyzetének beállítása részhez.

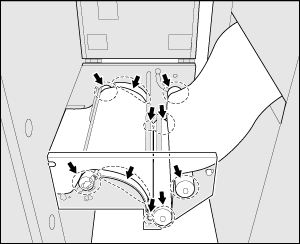

Tisztítsa meg a 2. feszítőgörgőt, a 3. feszítőgörgőt, a 4. feszítőgörgőt, az irányítógörgőt és a vezetőlemezt.
A papírt előre és hátra húzva, vagy megemelve azt, tisztítsa meg izopropil alkohollal az alkatrészek oldalsó és középső részeit. Ha az irányítógörgő "rögzített" helyzetbe lett állítva, állítsa át "forgásra" és a görgőt forgatva végezze el a tisztítást.
Az irányítógörgő beállítása (rögzített/forgás) módosításának részletes ismertetését, lásd az A feszítés beállítása a papír típusának és vastagságának (súlyának) megfelelően.
Ügyeljen a vezetőlemez kiálló részei, hogy elkerülje a sérüléseket a tisztítás közben.
Szerelje be a terelőgörgőt.

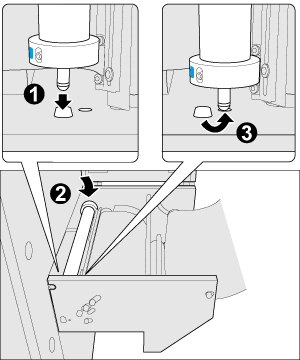

Először helyezze a terelőgörgő elülső végét a tengelyfurat melletti nagyobb furatba, majd illessze a helyére a terelőgörgő végét a hátoldalon. Húzza hátra a terelőgörgőt és állítsa az elülső végét a megfelelő helyzetbe.
Ügyeljen arra, hogy a görgő egy kattanással kerüljön a helyére.
Amikor beszereli a terelőgörgőt, tolja előre a védőfedelet, hogy a terelőt a terelőgörgőhöz igazítsa.
Szerelje be az 1. feszítőgörgőt.

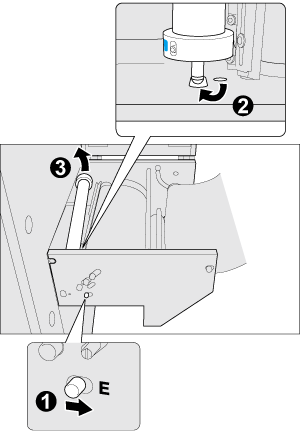

Helyezze be az 1. feszítőgörgő hátoldali tengelyét a helyére, igazítsa a papírvezető dőlésszögét a vezetőlemezen feltüntetett jelzéshez, majd illessze a helyére a görgő elülső tengelyét.
Ügyeljen arra, hogy a görgő egy kattanással kerüljön a helyére.
Ha a 2. lépésben módosította a 2. feszítőgörgő helyzetét, állítsa vissza azt a helyére.
Lépjen az A kiadó szakasz tisztítása részhez.
