A feszítés beállítása a papír típusának és vastagságának (súlyának) megfelelően
A feszítés beállítása a nyomathordozó típusa alapján
A feszítés beállítását az alábbi beállításokkal együtt lehet elvégezni.
2. feszítőgörgő
Irányítógörgő
4. feszítőgörgő
Papírbehúzó hurok ventilátor
A feszítés beállítására vonatkozó részletes útmutatót az alábbi táblázatban és ábrákban találhatja.
A táblázatban látható <Magas sebesség>, <Közepes sebesség>, <Alacsony sebesség> a nyomtatás sebességét jelzik.
Ha a papír szélessége 250 mm, a táblázatban szereplőnél egy fokozattal erősebb feszítést állítson be. (Példa: R5 -> R6 )
<Papírbeállítási útmutató táblázat>
Papírfajta | Vastagság (súly) | |||
|---|---|---|---|---|
90-110 μm (81-91 g/m2 / 22-24 font Kötött) | 111-130 μm (92-105 g/m2 / 25-28 font Kötött) | 131-160 μm (106-135 g/m2 / 29-36 font Kötött) | 161-210 μm (136-176 g/m2 / 37-47 font Kötött) | |
Nem tapadós Normál | <Magas sebesség> R5 | <Magas sebesség> R5 | <Magas sebesség> R3 | <Közepes sebesség> R1 |
Papírfajta | Vastagság (súly) | ||
|---|---|---|---|
120-160 μm (136-176 g/m2 / 37-47 font Kötött) | 161-195 μm (177-216 g/m2 / 48-57 font Kötött) | 196-250 μm (217-256 g/m2 / 58-68 font Kötött) | |
Tapadós Normál | <Közepes sebesség> R3 | <Alacsony sebesség> R3 | <Alacsony sebesség> R1 |
Tapadós Bevont-G | <Közepes sebesség> R3 | <Alacsony sebesség> R3 | <Alacsony sebesség> R1 |
Tapadós Bevont-M | <Közepes sebesség> R4 | <Alacsony sebesség> R1 | <Alacsony sebesség> R1 |
Tapadó PP (szintetikus papír) | <Alacsony sebesség> R6 | - | - |
Tapadó PP fólia | <Alacsony sebesség> R4 | - | - |
Tapadó PET fólia | <Alacsony sebesség> R4 | <Alacsony sebesség> R4 | - |
< Feszítés beállítások >
1. A 2. feszítőgörgő helyzetének beállítása (nagy/kicsi) [B]
2. Az irányítógörgő beállítása (forgás/rögzített) [C]
3. A 4. feszítőgörgő helyzetének beállítása (nagy/kicsi) [F]
4. Légáram szintje a papíradagoló hurok ventilátoránál(auto/gyenge/erős)
R1 1. Lent 2. Elforgat 3. Alacsony 4. Auto (gyenge)  | R2 1. Lent 2. Elforgat 3. Alacsony 4. Auto (erős)  |
R3 1. Fent 2. Elforgat 3. Alacsony 4. Auto (gyenge)  | R4 1. Fent 2. Elforgat 3. Alacsony 4. Auto (erős)  |
R5 1. Fent 2. Rögzít 3. Alacsony 4. Auto (gyenge)  | R6 1. Fent 2. Rögzít 3. Alacsony 4. Auto (erős)  |
R7 1. Fent 2. Rögzít 3. Magas 4. Auto (erős)  |
A 2. feszítőgörgő helyzetének beállítása (felső/alsó)
Állítson a feszítésen a 2. feszítőgörgő helyzetének beállításával (felső/alsó).

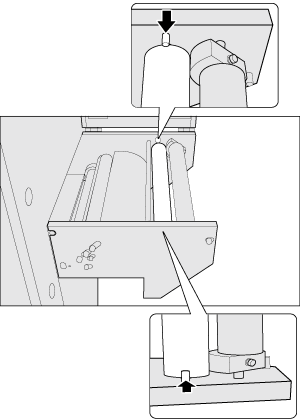

Nyomja le a 2. feszítőgörgőn elől és hátul található füleket, hogy feloldja a görgő rögzítését.
A görgő felső
alsó átállításához
A görgő alsó
felső átállításához

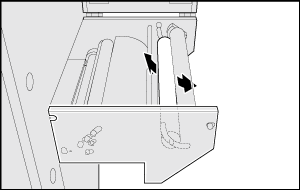

Mozgassa a 2. feszítőgörgőt a horonyban.
Ha növelni kívánja a feszítést, állítsa a "Felső" állásba. Ha csökkenteni kívánja a feszítést, állítsa az "Alsó" állásba.
Az irányítógörgő beállítása (forgás/rögzített)
Módosítsa az irányítógörgő beállítását (forgás/rögzített) a feszítés állításához.

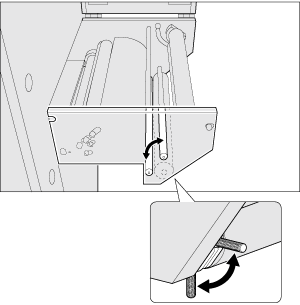

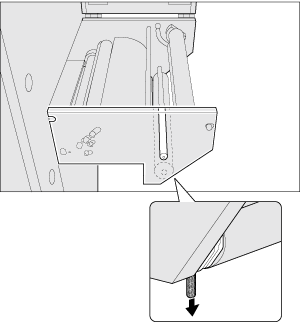

Húzza ki az irányítógörgő (1) fülét és forgassa el 45 fokkal, hogy átállítsa az irányítógörgő forgás vagy rögzített helyzetbe.
Ha a horony függőlegesen áll, az irányítógörgő forog. Ha ferde szögben áll, az irányítógörgő rögzített. Ha forgóról rögzítettre módosítja az irányítógörgő állapotát, forgassa az irányítógörgő amíg az irányítógörgő rögzítésre kerül.
Ha növelni kívánja a feszítést, rögzítse az irányítógörgőt. Ha csökkenteni kívánja a feszítést, állítsa az irányítógörgőt forgó állapotba.
A 4. feszítőgörgő helyzetének beállítása (nagy/kicsi)
Állítson a feszítésen a 4. feszítőgörgő helyzetének beállításával (nagy/kicsi).

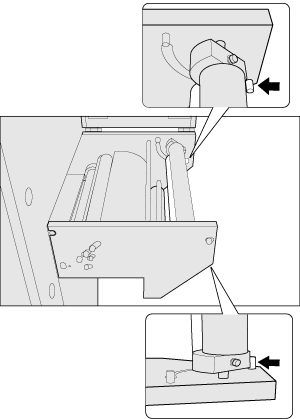

A 4. feszítőgörgőn lévő fül meghúzásával oldja fel a görgő rögzítését.
A görgő felső
alsó átállításához
A görgő alsó
felső átállításához

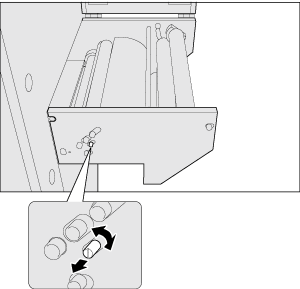

Mozgassa a 4. feszítőgörgőt a horonyban.
Ha növelni kívánja a feszítést, állítsa a "Felső" állásba. Ha csökkenteni kívánja a feszítést, állítsa az "Alsó" állásba.
A papíradagoló hurokventilátor légáramának beállítása (auto/gyenge/erős)
Módosítsa a papíradagoló hurokventilátor légáramának beállítását (auto/gyenge/erős) a feszítés beállításához.

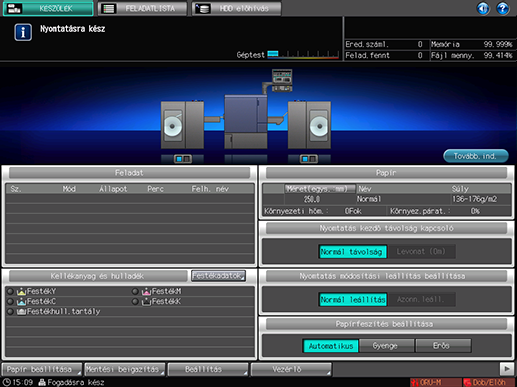

Nyomja meg az [Auto], [Erős] vagy [Gyenge] gombot a [Papírfeszítés beállítása] alatt, a géptest érintőképernyőjén.
Rendes körülmények között válassza az [Auto] beállítást. [Auto] beállítás esetén a légáram szintje automatikusan igazodik a papírbeállításhoz (papírtípus / vastagság / súly).
Ha kézi módon kívánja állítani a légáram szintjét, válassza ki a [Gyenge] vagy az [Erős] beállítást. Ha növelni kívánja a feszítést, válassza az [Erős] beállítást. Ha csökkenteni kívánja a feszítést, válassza a [Gyenge] beállítást.
