A nyomathordozó és a részegységek helyzetének beállítása
A készülék használata előtt állítsa be a nyomathordozó és a részegységek helyzetét.
Amikor befejezte a tisztítását, ne feledje elvégezni az alkatrészek helyzetének beállítását. Ellenkező esetben a nyomathordozó felcsavarodhat vagy oldalra csúszhat az adagolás közben.

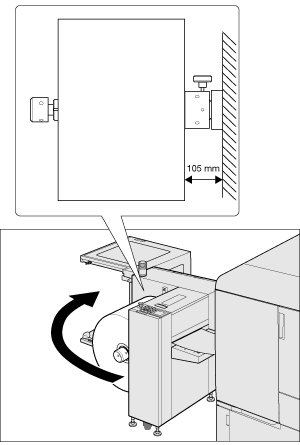

Nyissa fel a papírfedelet az RW-101 tekercskezelő egységen és ellenőrizze, hogy a nyomathordozó 105 mm (±0,25 mm) / 4,13" (±0,01") távolságra lett állítva az RW-101 tekercskezelő belső felületén fedő fémlemeztől.

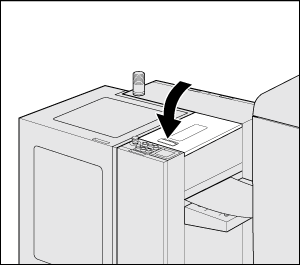

Zárja le a papírfedelet az RW-101 tekercskezelő egységen.
Nyissa ki a behúzó szakasz felső fedelét és ellenőrizze az alábbiakat.

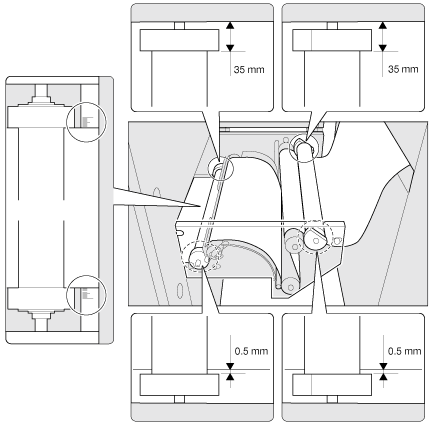

A papírvezető (hátsó oldal) az 1. feszítőgörgőn 35 mm (±0,25 mm) / 1,38" (±0,01") távolságra kell legyen a fémlemeztől.
A papírvezető (elülső oldal) az 1. feszítőgörgőn 0,5 mm (±0,25 mm) / 0,02" (±0,01") távolságra kell legyen a nyomathordozótól.
A terelő (hátsó oldal) a terelőgörgőn 35 mm (±0,25 mm) / 1,38" (±0,01") távolságra kell legyen a fémlemeztől.
A terelő (elülső oldal) a terelőgörgőn 0,5 mm (±0,25 mm) / 0,02" (±0,01") távolságra kell legyen a nyomathordozótól.
A nyomathordozó nem áll ki az egyes vezetőkből.
A nyomathordozó a géptesten feltüntetett központosító jelzésekhez igazodik.
Zárja le a behúzó szakasz felső fedelét.
Nyissa fel a felső fedelet az RW-201 tekercskezelő egységen és ellenőrizze, hogy az oldallemezek 2 mm (±1 mm) / 0,08" (±0,04") távolságra helyezkednek-e el a nyomathordozó széleitől.

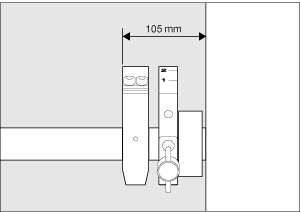

Ellenőrizze, hogy a papírvezető (hátsó oldal) 105 mm (±0,25 mm) / 4,13" (±0,01") távolságra van-e a fémlemeztől.
Állítsa a papírvezetőt (elülső oldal) 0,5 mm (±0,25 mm) / 0,02" (±0,01") távolságra a nyomathordozótól.
Zárja le a felső fedelet az RW-201 tekercskezelő egységen.

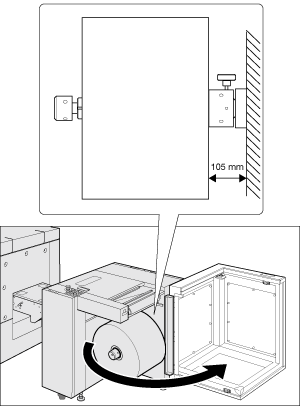

Nyissa ki a papírfedelet az RW-201 tekercskezelő egységen és ellenőrizze, hogy a nyomathordozó szélei 105 mm (±0,25 mm) / 4,13" (±0,01") távolságra helyezkednek-e el az oldallemezektől.
Zárja be a papírfedelet az RW-201 tekercskezelő egységen.
