A nyomathordozó betöltése az RW-201 tekercskezelőbe
Ebben a részben a nyomathordozó RW-201 tekercskezelő egységbe történő betöltése kerül ismertetésre.

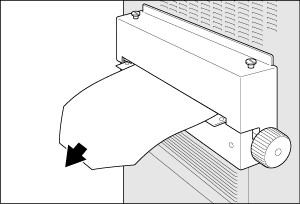

Nyomja meg a [Tovább.ind.] gombot a géptest érintőképernyőjén és a nyomathordozó kiadásra kerül a géptest kiadási szakaszából. Engedjen ki mintegy 2 m / 6,56" hosszú papírt, majd nyomja meg a [Továb.leáll.] gombot.

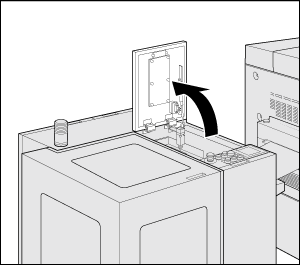

Nyissa fel a felső fedelet az RW-201 tekercskezelő egységen.

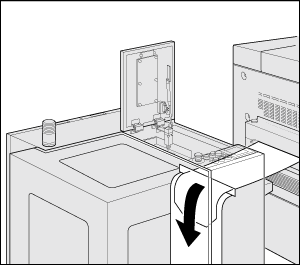

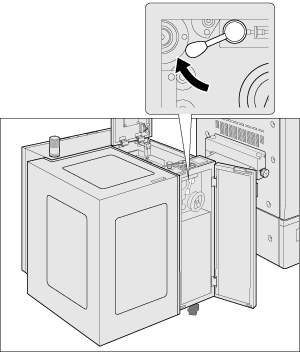

Nyissa ki az elülső ajtót az RW-201 tekercskezelő egységen és állítsa át a kart, hogy leválassza a gumigörgőt.
Helyezze be a nyomathordozó vezetőélét merőlegesen, a vezetőlemez mentén, az RW-201 tekercskezelő bevezető nyílása alatt.
Növelje meg a szorítórúd állásszögét, hogy könnyebben befűzhesse a nyomathordozót.

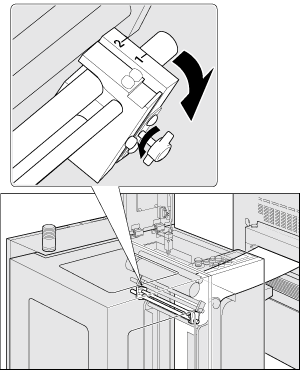

Lazítsa meg a szorítórúd szárnyas csavarjait, hogy megnövelhesse a szorítórúd állásszögét.

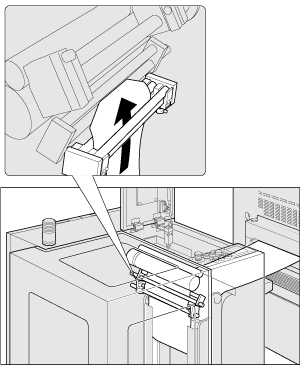

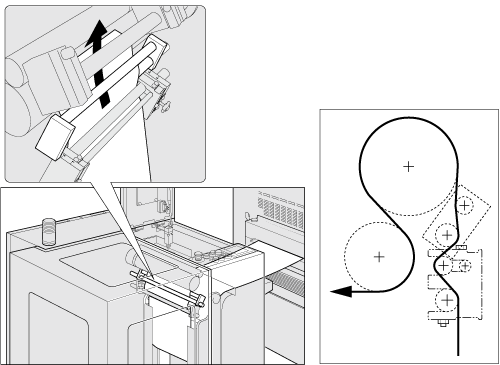

Fűzze át a nyomathordozó vezetőélét a szorítórúdon és húzza fel azt.
Ha nem sikerült befűzni a nyomathordozót, állítson az oldallemez helyzetén.

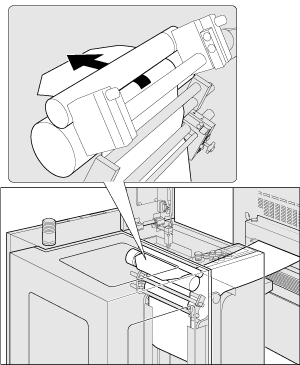

Húzza át a nyomathordozó vezetőélét a húzógörgő mellett.
Előzetesen hajtsa be a nyomathordozó vezetőélét, hogy könnyen átvezethesse azt a szorítórúd és a húzógörgő között.

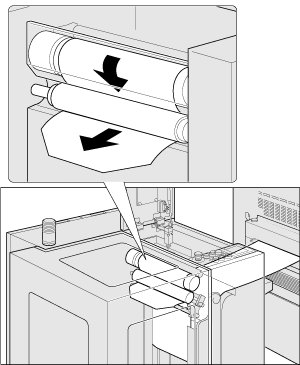

Vezesse át a nyomathordozót a gumigörgő alatt.
Húzza át a nyomathordozó merőlegesen a húzógörgő mellett.
Továbbítsa a nyomathordozót, amíg a vezetőéle előbukkan a csévélő vezetőgörgő alól.
Állítsa vissza a szorítórúd állásszögét az eredeti helyzetébe és rögzítse ebben a helyzetben.
Igazítsa a szorítórúd helyzetét az "1" jelzéshez, majd húzza meg a szorítórúd szárnyas csavarjait.
A referenciahelyzet beállításához mozgassa előre és hátra a nyomathordozót.

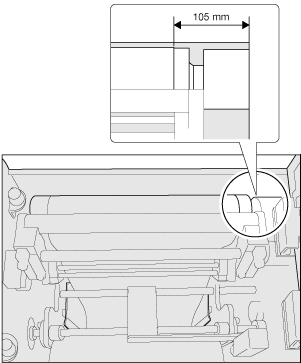

Referenciahelyzet: 105 mm (±0,25 mm) / 4,13" (±0,01") távolságra az RW-201 tekercskezelő belső fémfelületétől

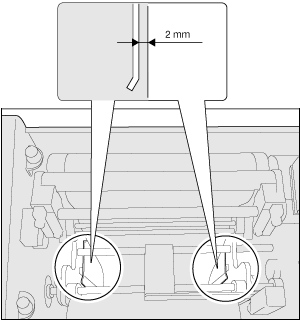

Állítsa be az oldallemez helyzetét 2 mm(±1 mm) / 0,08"(±0,04") távolságban a nyomathordozó vezetőélétől. A helyzet beállításának részletes ismertetését, lásd a A nyomathordozó és a részegységek helyzetének beállítása részben
Igazítsa a papírvezetőket a szorítórúd mindkét végén a papírhoz.

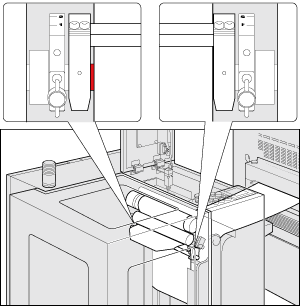

Igazítsa a papírvezető hátsó oldalát a piros vonalhoz.Igazítsa a papírvezető elülső oldalát a papírhoz.

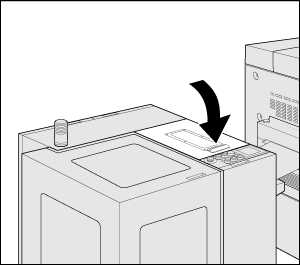

Zárja le a felső fedelet az RW-201 tekercskezelő egységen.
Lépjen az A tekercsrúd felszerelése az RW-201 tekercskezelő tekercselőtengelyére részhez.
