A tekercsrúd felszerelése az RW-201 tekercskezelő tekercselőtengelyére

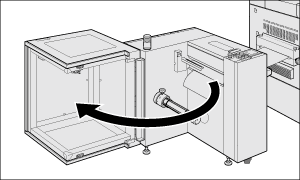

Nyissa ki a papírfedelet az RW-201 tekercskezelő egységen.
Forgassa el a szorítókengyel kinyomó/visszahúzó fogantyút az RW-201 tekercskezelő egységen az óramutató járásával ellentétes irányba és ellenőrizze, hogy a szorítókengyel behúzásra került-e a csévélőtengelybe.
A hordozó magjának beállítása a csévélőtengelyhez
Tolja rá a tekercsrudat a csévélőtengelyre, ütközésig.
Ellenőrizze, hogy a tekercsrúd vége 105 mm (±0,25mm) / 4,13"(±0,01") távolságra lett állítva az RW-201 tekercskezelő belső fémfelületétől.
Tartsa meg a tekercsrudat, és forgassa a szorítókengyel kinyomó/visszahúzó fogantyút az óramutató járásának irányába, ütközésig, amivel rögzíti a tekercsrudat.
Helyezzen egy Phillips csavarhúzót a szorítókengyel kinyomó/visszahúzó fogantyú furatába, hogy annak segítségével forgassa a fogantyút az óramutató járásával egyező irányba.
Ha a nyomathordozó nem lett rendesen befogva, a csévélőtengely feleslegesen foroghat. Vegye figyelembe, hogy ha túl sokat forgatja a szorítókengyel kinyomó/visszahúzó fogantyút, kárt okozhat a tekercsrúdban.
Amikor meghúzza a szorítókengyel kinyomó / visszahúzó fogantyút, illesszen Phillips csavarhúzót stb. a csévélőtengelyen lévő furatba, hogy rögzítse a csévélőtengelyt, vagy tartsa kézzel meg a csévélőtengely rögzítőfogantyúját, a csévélőtengely rögzítéséhez.
Ragassza a nyomathordozót a tekercsrúdhoz, maszkolószalag segítségével.
Mindig helyezzen három ponton ragassza a nyomathordozót a rúdhoz, elől, középen és hátul, biztosítva a feszítés egyenletes eloszlását.
Zárja be a papírfedelet az RW-201 tekercskezelő egységen.
Lépjen az A nyomathordozó beállítása részhez.
