A nyomathordozó felszerelése az RW-101 tekercskezelő adagolótengelyére

Ebben részben a nyomathordozó felszerelése kerül ismertetésre az RW-101 tekercskezelő adagolótengelyére.

  1. Nyissa ki a papírfedelet az RW-101 tekercskezelő egységen.

    Teljesen nyissa ki a papírfedelet, ütközésig.

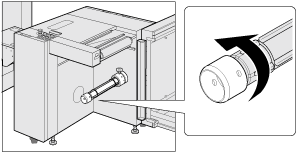

  2. Forgassa el a szorítókengyel kinyomó/visszahúzó fogantyút az óramutató járásával ellentétes irányba és ellenőrizze, hogy a szorítókengyel behúzásra került-e az adagolótengelybe.

    Ha a szorítókengyel kinyomó/visszahúzó fogantyú megszorult és nem lehet kézzel elforgatni, illesszen be a Phillips csavarhúzót stb. a szorítókengyel kinyomó/visszahúzó fogantyú furatába és azt használja a fogantyú forgatásához.

    • A nyomathordozó cseréje esetén, ha a tekercsrúd az adagolótengelyen van, szerelje le onnan.

    • A nyomathordozó cseréje esetén, használjon egy emelőt stb. annak leszereléséhez az adagolótengelyről.

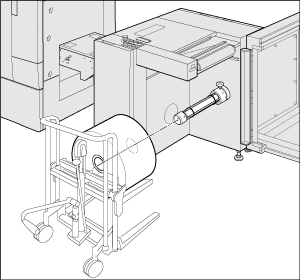

  3. Egy emelő használatával, illessze egymáshoz a tekercsrúd és az adagolótengely központját.

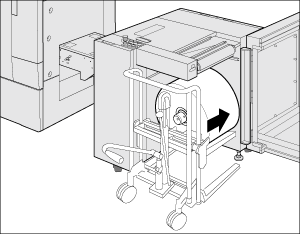

  4. Szerelje fel a nyomathordozót az adagolótengelyre.

    • Ha a nyomathordozó félig már az adagolótengelyen van, húzza ki az emelőt, majd lassan tolja be ütközésig a nyomathordozót. Ne feledje, hogy az RW-101 tekercskezelő egységet érő erős ütések befolyásolják a géptest beállításait és felcsavarodást okozhatnak.

    • A nyomathordozó betöltése esetén, ha az megakad a hátsó részen és nem lehet betolni, emelje fel a nyomathordozó hátsó felét is mozdítsa el azt.

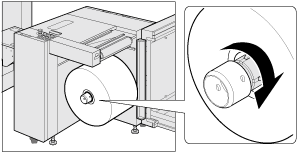

  5. Ütközésig forgassa el a szorítókengyel kinyomó/visszahúzó fogantyút az óramutató járásának irányába, miközben megtartja a nyomathordozót, hogy megszoríthassa.

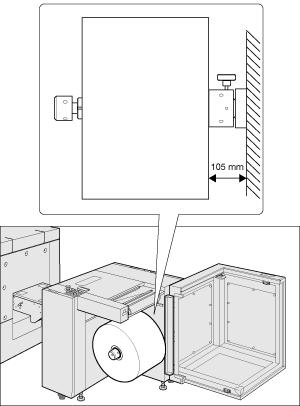

    • Ellenőrizze, hogy a nyomathordozó széle 105 mm(±0,25mm) / 4,13"(±0,01") távolságra lett állítva az RW-101 tekercskezelő belső fémfelületétől.

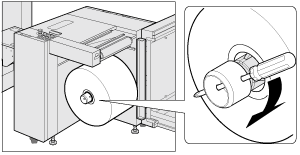

  6. Helyezzen be egy Phillips csavarhúzót stb. a szorítókengyel kinyomó/visszahúzó fogantyú furatába és húzza meg a fogantyút az óramutató járásával egyező irányba forgatva.

    • Ha a nyomathordozó nem lett rendesen befogva, az adagolótengely feleslegesen foroghat. Vegye figyelembe, hogy ha túl sokat forgatja a szorítókengyel kinyomó/visszahúzó fogantyút, kárt okozhat a tekercsrúdban.

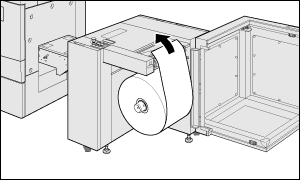

  7. Húzza ki a nyomathordozó szélét.

    • Kapcsolja ki az adagolótengely feszítését, hogy könnyen kihúzhassa a nyomathordozót. Az adagolótengely feszítését a [Papíradagoló] képernyőn kapcsolhatja ki, az érintőképernyőn, az RW-201 tekercskezelőn (1,Csévélés/2,Papírbehúzás képernyő).
